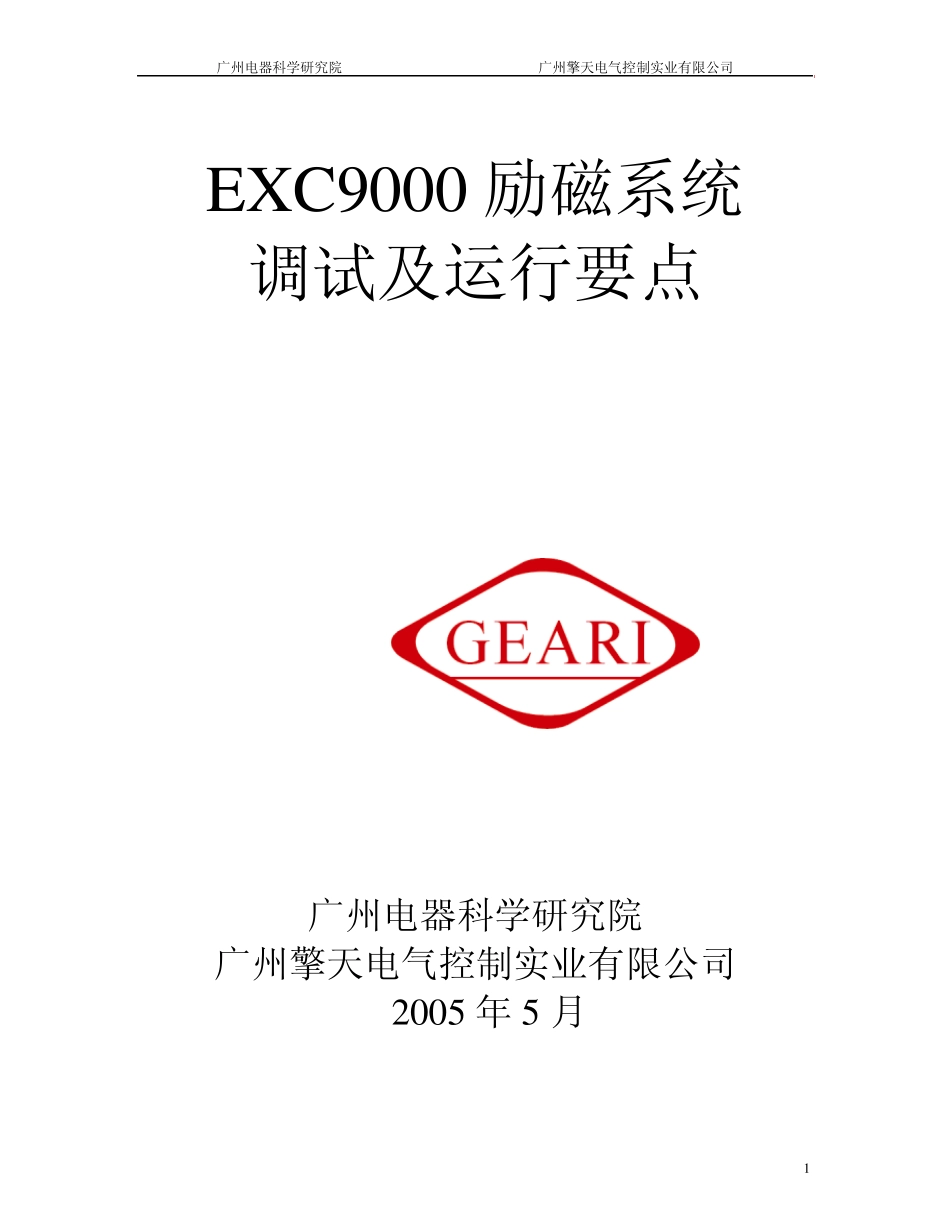

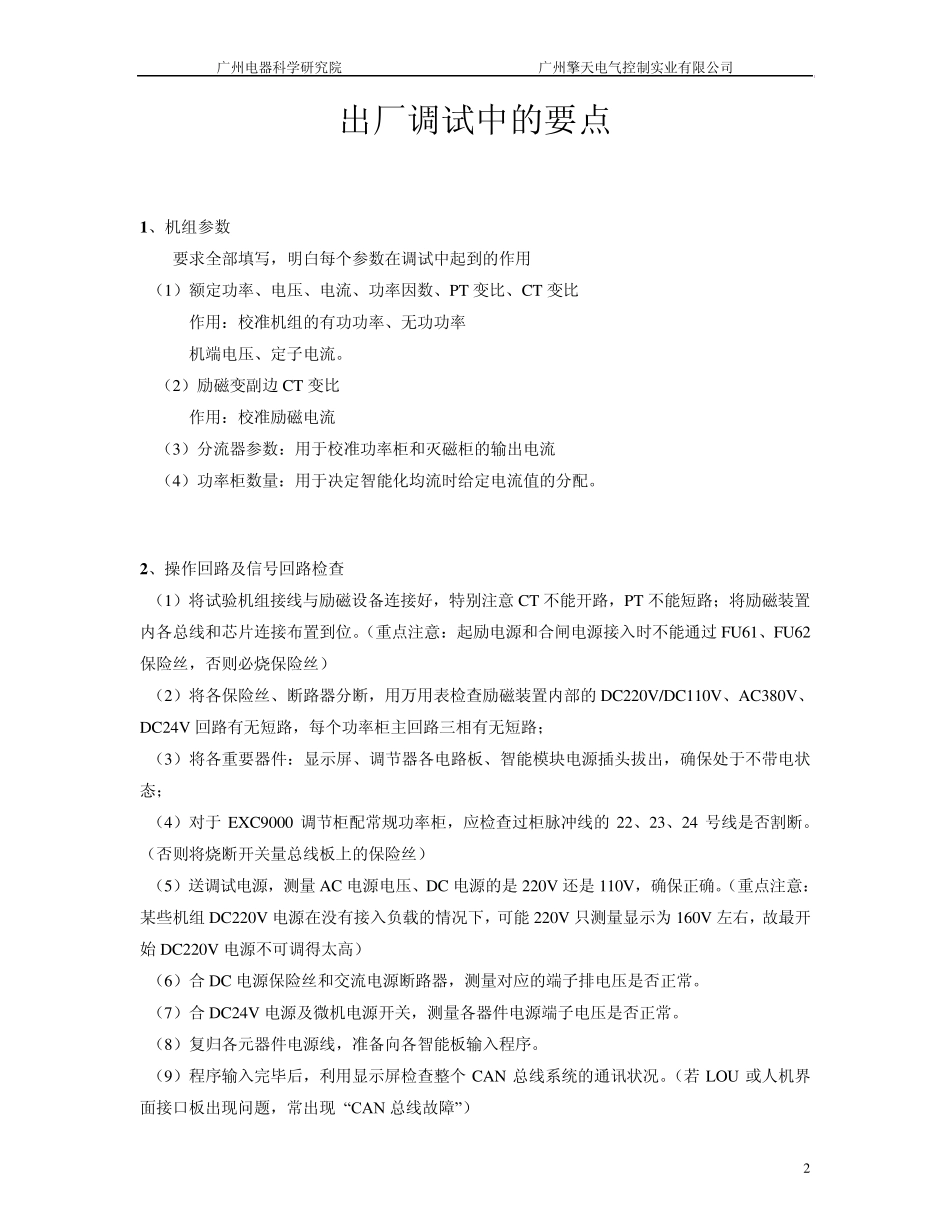

广州电器科学研究院 广州擎天电气控制实业有限公司 1 EXC9000 励磁系统 调试及运行要点 广州电器科学研究院 广州擎天电气控制实业有限公司 2005 年 5 月 广州电器科学研究院 广州擎天电气控制实业有限公司 2 出厂调试中的要点 1 、机组参数 要求全部填写，明白每个参数在调试中起到的作用 （1）额定功率、电压、电流、功率因数、PT 变比、CT 变比 作用：校准机组的有功功率、无功功率 机端电压、定子电流。 （2）励磁变副边 CT 变比 作用：校准励磁电流 （3）分流器参数：用于校准功率柜和灭磁柜的输出电流 （4）功率柜数量：用于决定智能化均流时给定电流值的分配。 2 、操作回路及信号回路检查 （1）将试验机组接线与励磁设备连接好，特别注意 CT 不能开路，PT 不能短路；将励磁装置内各总线和芯片连接布置到位。（重点注意：起励电源和合闸电源接入时不能通过 FU61、FU62保险丝，否则必烧保险丝） （2）将各保险丝、断路器分断，用万用表检查励磁装置内部的DC220V/DC110V、AC380V、DC24V 回路有无短路，每个功率柜主回路三相有无短路； （3）将各重要器件：显示屏、调节器各电路板、智能模块电源插头拔出，确保处于不带电状态； （4）对于 EXC9000 调节柜配常规功率柜，应检查过柜脉冲线的22、23、24 号线是否割断。（否则将烧断开关量总线板上的保险丝） （5）送调试电源，测量 AC 电源电压、DC 电源的是 220V 还是 110V，确保正确。（重点注意：某些机组 DC220V 电源在没有接入负载的情况下，可能 220V 只测量显示为 160V 左右，故最开始 DC220V 电源不可调得太高） （6）合 DC 电源保险丝和交流电源断路器，测量对应的端子排电压是否正常。 （7）合 DC24V 电源及微机电源开关，测量各器件电源端子电压是否正常。 （8）复归各元器件电源线，准备向各智能板输入程序。 （9）程序输入完毕后，利用显示屏检查整个 CAN 总线系统的通讯状况。（若 LOU 或人机界面接口板出现问题，常出现 “CAN 总线故障”） 广州电器科学研究院 广州擎天电气控制实业有限公司 3 （10）“起励失败”信号要在自动起励的条件下才发出，在近方按起励按键不会发出。 （11）检查继电器输出板的对外接点定义时，必须在通/断两种状态下均要求正确动作。 3 、校准试验 （1）校准试验时A/B 通道应分别做，在调换通道时通讯插头应断电后再插拔，以免损坏调试口。 （2）在校准机端CT 和励...
