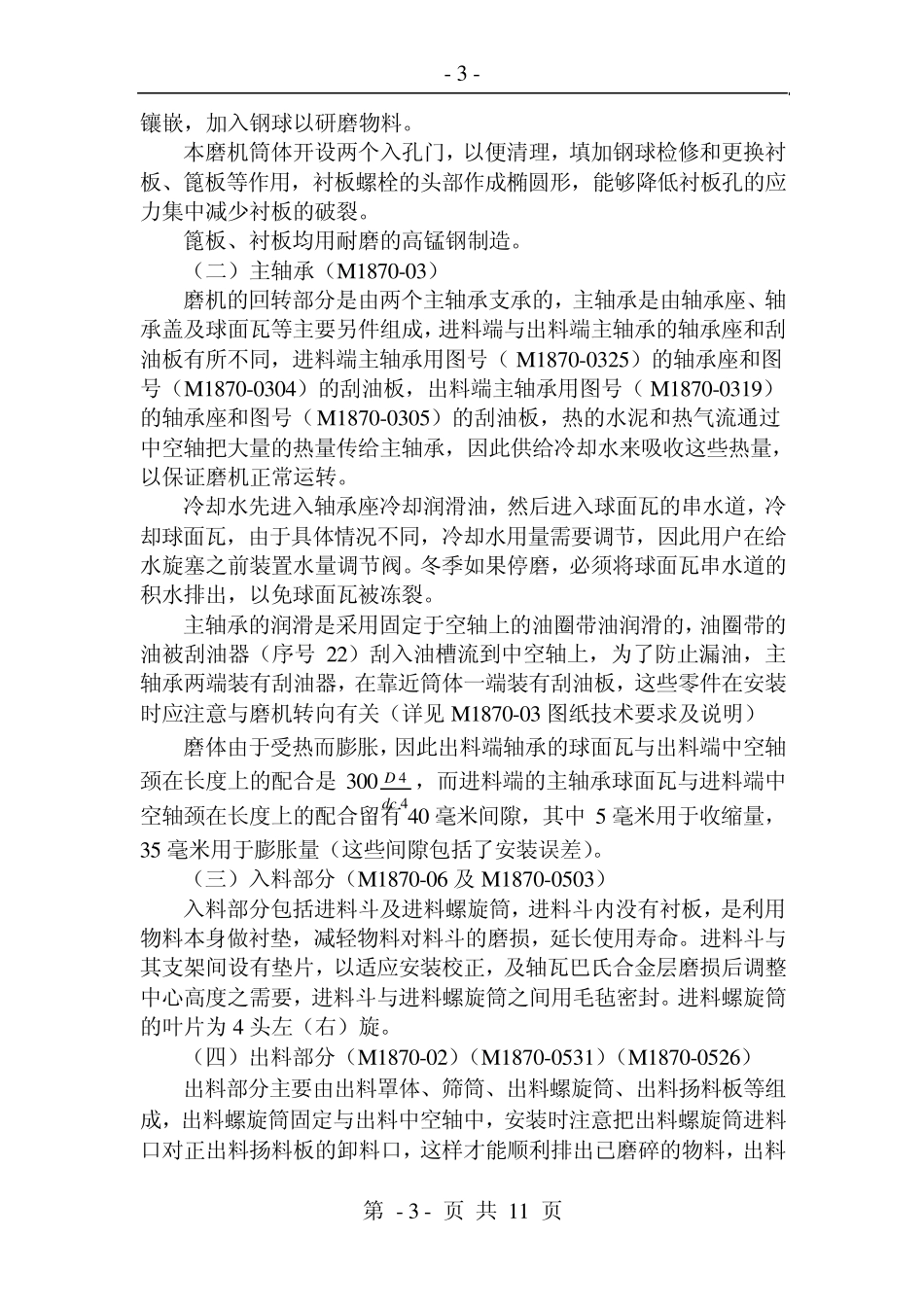

- 1 - 第 - 1 - 页 共 11 页 目录 一、技术性能…………………………………………………2 二、工作原理及结构概述……………………………………2 三、安装要求…………………………………………………4 四、操作、维护及检修………………………………………6 五、主要易损件………………………………………………11 - 2 - 第 - 2 - 页 共 11 页 一、技术性能 （一）外形尺寸：长度：11000 毫米 宽度：4655 毫米 高度：3750 毫米 （二）规格： 公称尺寸：φ 1830x7000 毫米 筒体有效内径：φ 1750 毫米 筒体有效容积：16.45M 3 （三）用途：粉磨各种标号的水泥及干水泥生料。 （四）生产能力：粉磨水泥 8 吨/时（4900 孔/厘米 2 筛余 6-8%） 粉磨生料：10 吨/时（4900 孔/厘米 2 筛余 6-8%） （五）入磨粒度：＜25 毫米 （六）磨机转速：23.9 转/分 （七）研磨体最大装载量：21 吨 （八）传动方式：边缘传动 电动机：型号：JR138-8 功率：245KW 转速：735 转/分 电压：380V 减速机：型号：ZD-60-8-II 中心距：600 毫米 速比 i=4.5 大齿轮、小齿轮：模数：m=22 齿数：Z1=22 Z2=144 速比 i=6.855 （九）设备总重：36.855 吨（不包括研磨体） （十）冷却水最大用量：2 吨/小时（包括两个主轴承和减速机，其中减速机与出料端主轴承的冷却水串联） 二、工作原理及结构概述 φ 1830M×7000 球磨机（湿法）为边缘传动，出料端流出式的球磨机，用以粉磨流体状的水泥熟料及水泥生料。 物料从喂料机经入料筒均匀进入磨内，磨内镶有波纹衬板，内装有不同规格的钢球，将破碎的物料磨成粉状，合格品通过卸料篦板经中空轴的出料螺旋筒到，排出杂物，成品即通过输送设备运走。 该磨机在粉磨水泥生料时，入磨物料为湿状。 磨机各主要部件结构概述如下： （一）回转部分（M1870-05） 筒体是用 16 毫米厚的钢板卷制焊接而成，两端为平端盖结构，钢板材料为 Q235A，两端进出料中空轴是用炭素铸钢（ZG35B）制造，用螺栓将中空轴与筒体端面法兰连接，筒体用大小两种波纹衬板- 3 - 第 - 3 - 页 共 11 页 镶嵌，加入钢球以研磨物料。 本磨机筒体开设两个入孔门，以便清理，填加钢球检修和更换衬板、篦板等作用，衬板螺栓的头部作成椭圆形，能够降低衬板孔的应力集中减少衬板的破裂。 篦板、衬板均用耐磨的高锰钢制造。 （二）主轴承（M 1870-03） 磨机的...
