《工程测量学》课堂实习指导书VIP免费

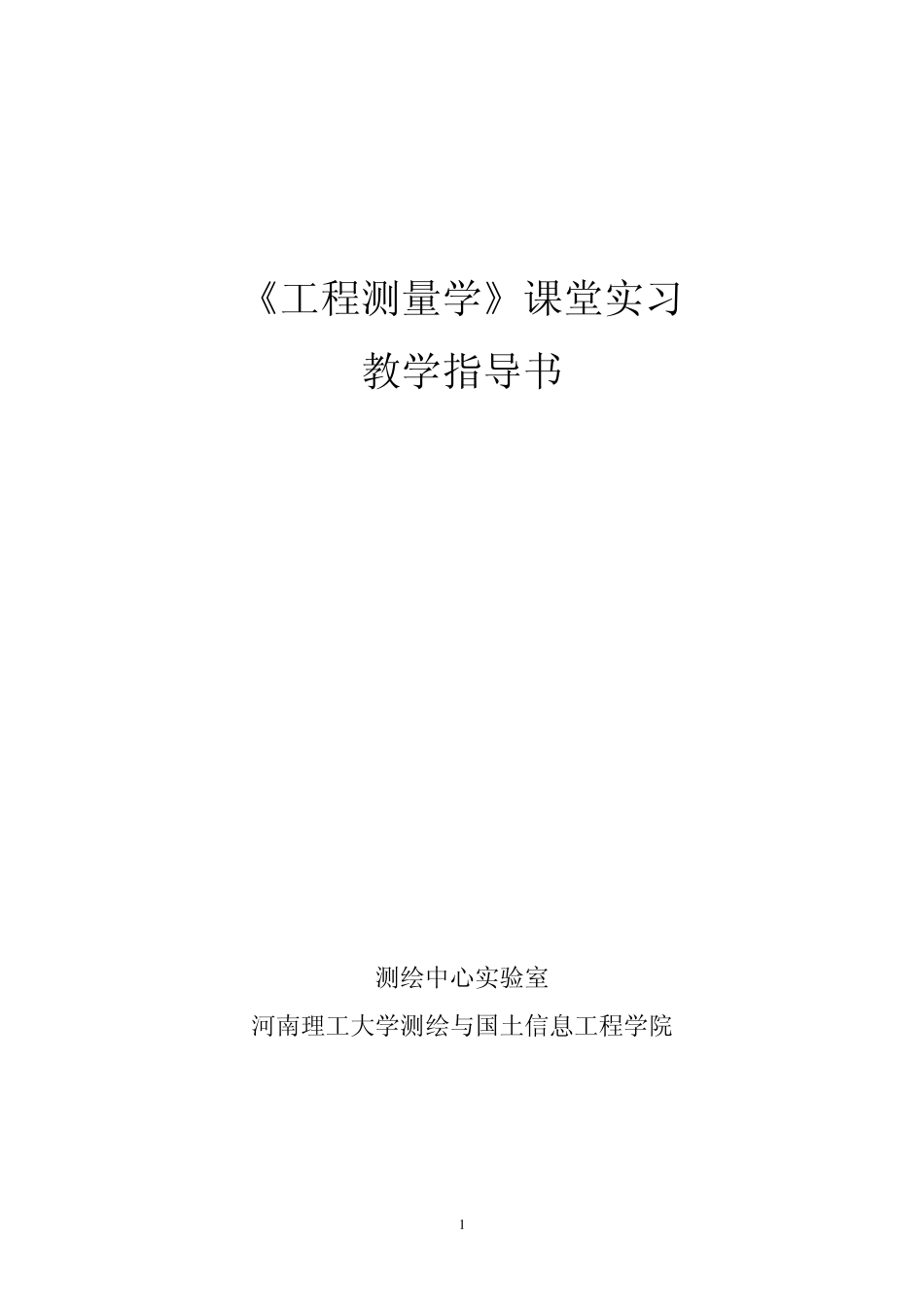

《工程测量学》课堂实习指导书_第1页
1/7

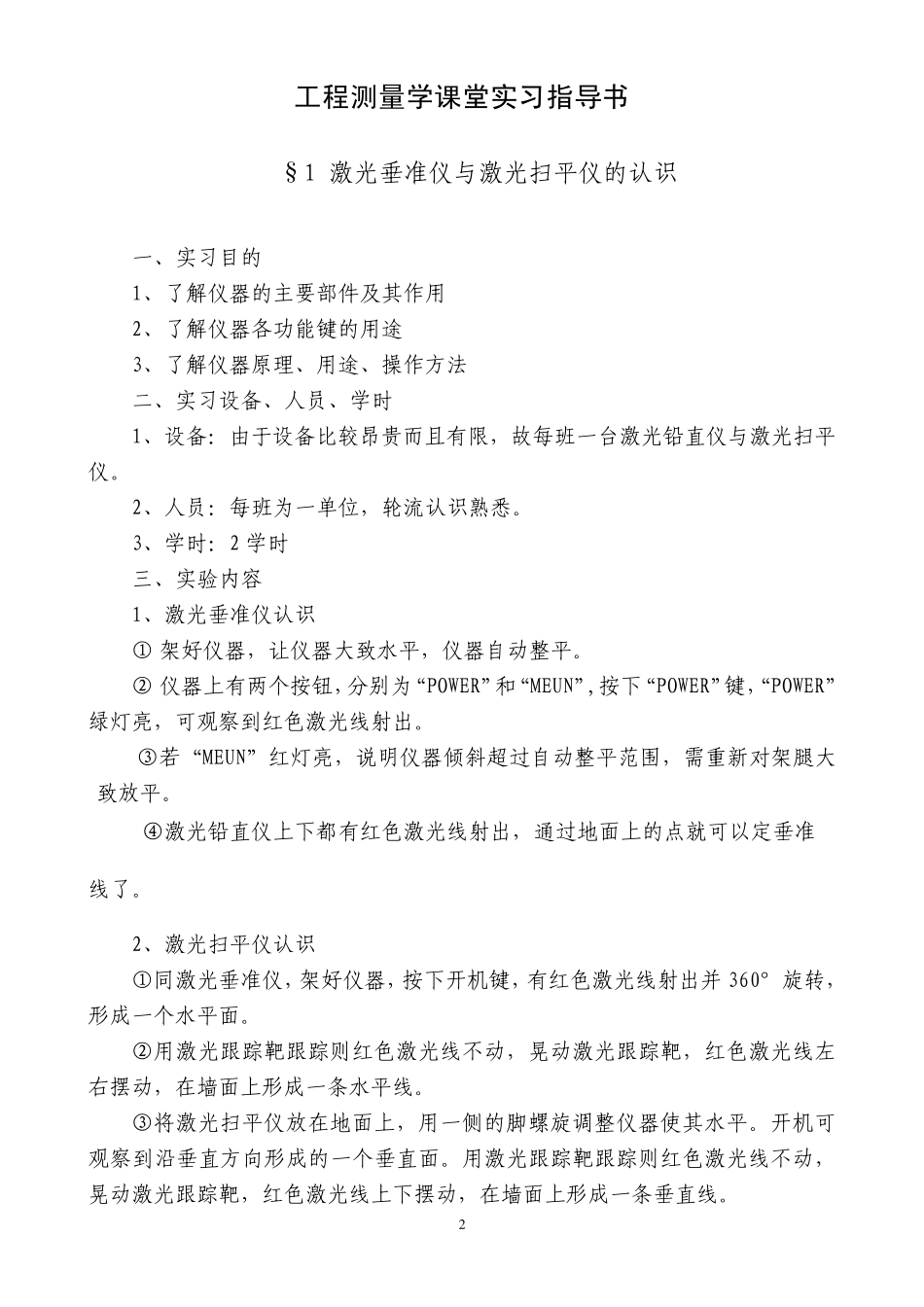

《工程测量学》课堂实习指导书_第2页
2/7

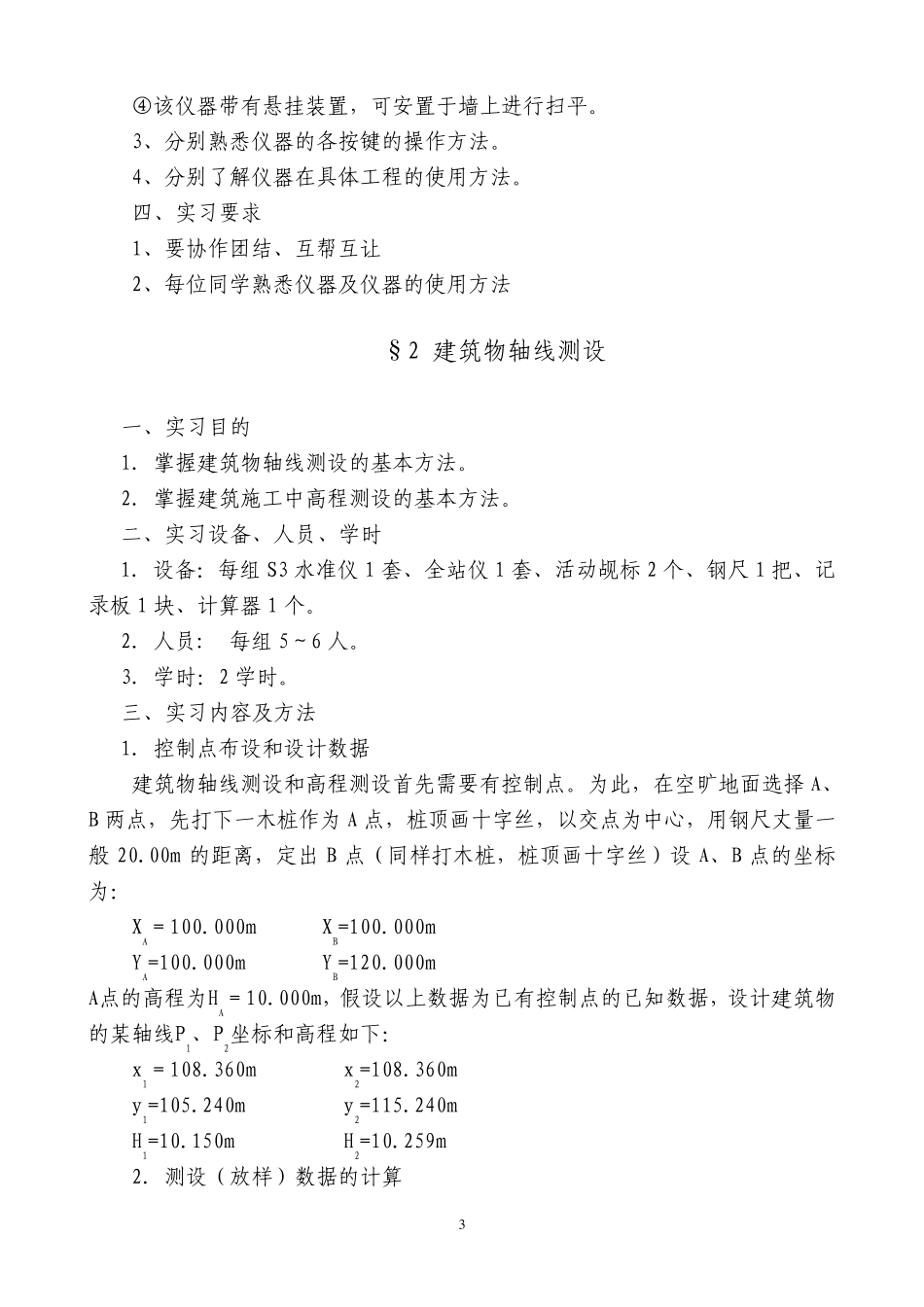

《工程测量学》课堂实习指导书_第3页
3/7
1 《工程测量学》课堂实习 教学指导书 测绘中心实验室 河南理工大学测绘与国土信息工程学院 2工程测量学课堂实习指导书 §1 激光垂准仪与激光扫平仪的认识 一、实习目的 1、了解仪器的主要部件及其作用 2、了解仪器各功能键的用途 3、了解仪器原理、用途、操作方法 二、实习设备、人员、学时 1、设备:由于设备比较昂贵而且有限,故每班一台激光铅直仪与激光扫平仪。 2、人员:每班为一单位,轮流认识熟悉。 3、学时:2 学时 三、实验内容 1、激光垂准仪认识 ① 架好仪器,让仪器大致水平,仪器自动整平。 ② 仪器上有两个按钮,分别为“POWER”和“MEUN”,按下“POWER”键,“POWER” 绿灯亮,可观察到红色激光线射出。 ③若“MEUN”红灯亮,说明仪器倾斜超过自动整平范围,需重新对架腿大致放平。 ④激光铅直仪上下都有红色激光线射出,通过地面上的点就可以定垂准 线了。 2、激光扫平仪认识 ①同激光垂准仪,架好仪器,按下开机键,有红色激光线射出并360°旋转,形成一个水平面。 ②用激光跟踪靶跟踪则红色激光线不动,晃动激光跟踪靶,红色激光线左右摆动,在墙面上形成一条水平线。 ③将激光扫平仪放在地面上,用一侧的脚螺旋调整仪器使 其水平。开机可观察到沿 垂直方向 形成的一个垂直面。用激光跟踪靶跟踪则红色激光线不动,晃动激光跟踪靶,红色激光线上下摆动,在墙面上形成一条垂直线。 3④该仪器带有悬挂装置,可安置于墙上进行扫平。 3、分别熟悉仪器的各按键的操作方法。 4、分别了解仪器在具体工程的使用方法。 四、实习要求 1、要协作团结、互帮互让 2、每位同学熟悉仪器及仪器的使用方法 §2 建筑物轴线测设 一、实习目的 1.掌握建筑物轴线测设的基本方法。 2.掌握建筑施工中高程测设的基本方法。 二、实习设备、人员、学时 1.设备:每组 S3 水准仪1 套、全站仪1 套、活动觇标 2 个、钢尺 1 把、记录板 1 块、计算器1 个。 2.人员: 每组 5~6 人。 3.学时:2 学时。 三、实习内容及方法 1.控制点布设和设计数据 建筑物轴线测设和高程测设首先需要有控制点。为此,在空旷地面选择 A、B 两点,先打下一木桩作为 A 点,桩顶画十字丝,以交点为中心,用钢尺丈量一般 20.00m 的距离,定出 B 点(同样打木桩,桩顶画十字丝)设 A、B 点的坐标为: XA=100.000m XB=100.000m YA=100.000m YB=120.000m A点的高程为HA=10.000m,假设以上数据为...
