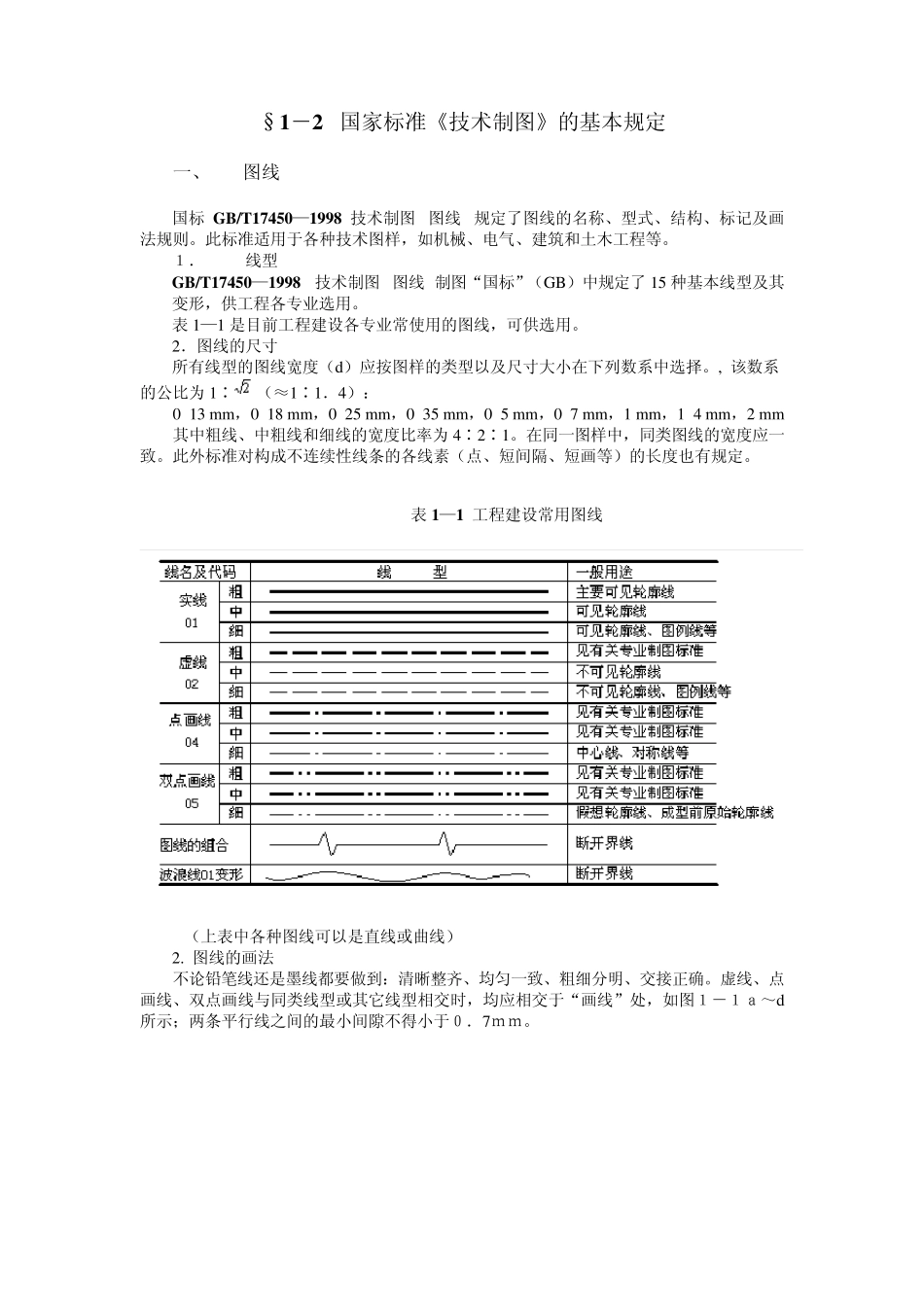

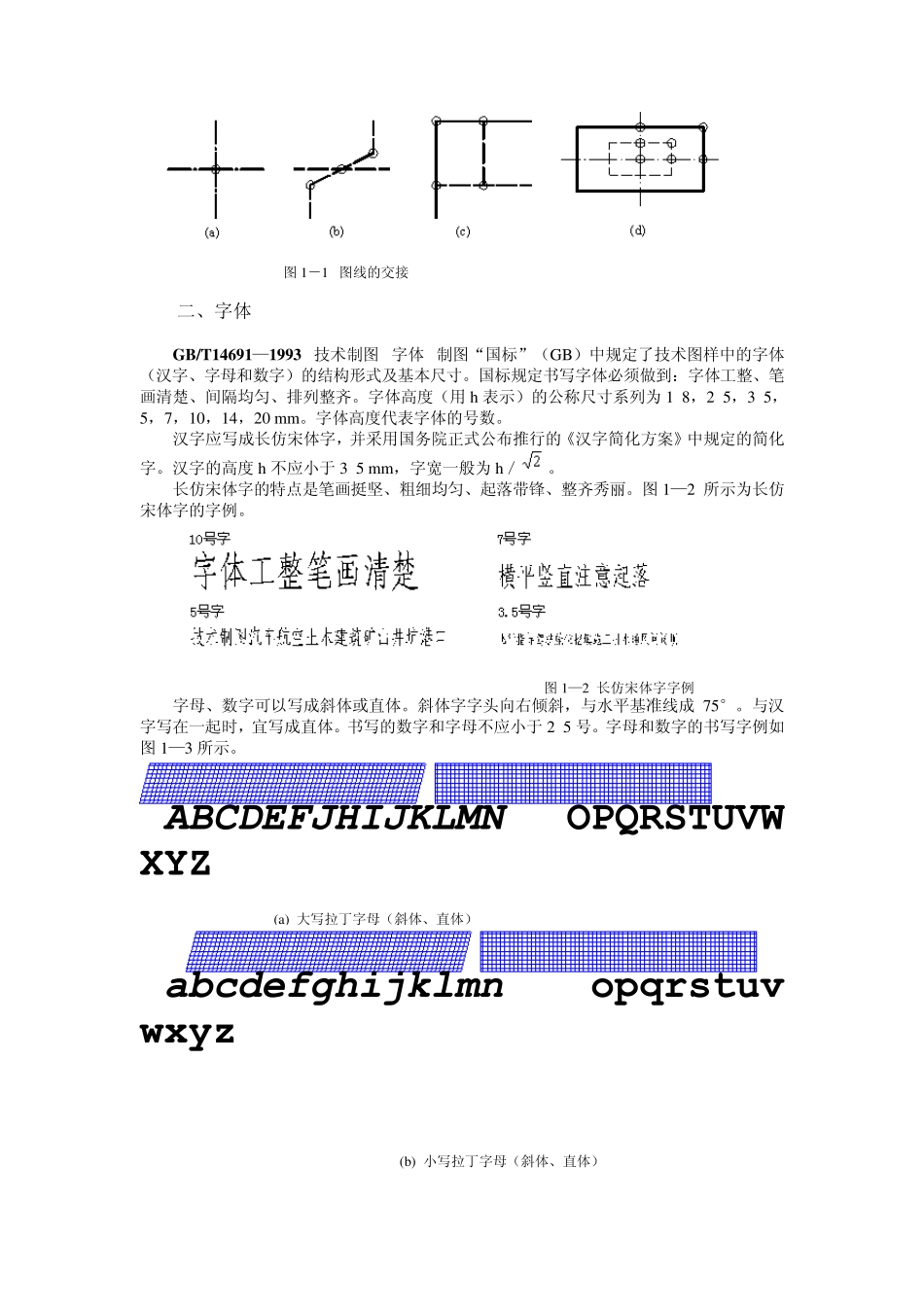

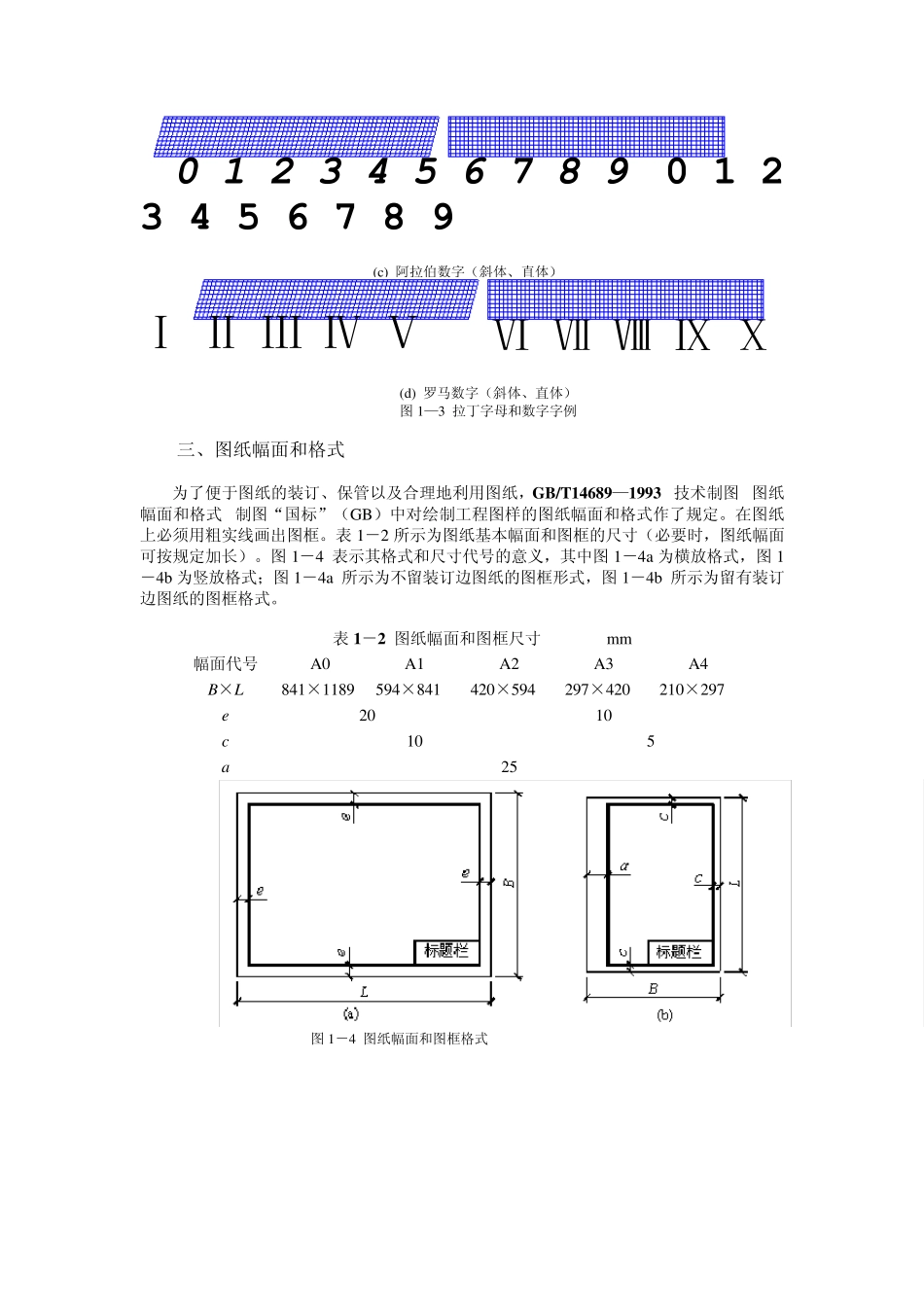

§1－2 国家标准《技术制图》的基本规定 一、 图线 国标 GB/T17450—1998 技术制图 图线 规定了图线的名称、型式、结构、标记及画法规则。此标准适用于各种技术图样，如机械、电气、建筑和土木工程等。 １． 线型 GB/T17450—1998 技术制图 图线 制图“国标”（GB）中规定了 15 种基本线型及其变形，供工程各专业选用。 表 1—1 是目前工程建设各专业常使用的图线，可供选用。 2．图线的尺寸 所有线型的图线宽度（d）应按图样的类型以及尺寸大小在下列数系中选择。, 该数系 的公比为 1∶（≈1∶1．4）： 0.13 m m ，0.18 m m ，0.25 m m ，0.35 m m ，0.5 m m ，0.7 m m ，1 m m ，1.4 m m ，2 m m 其中粗线、中粗线和细线的宽度比率为 4∶2∶1。在同一图样中，同类图线的宽度应一致。此外标准对构成不连续性线条的各线素（点、短间隔、短画等）的长度也有规定。 表 1—1 工程建设常用图线 （上表中各种图线可以是直线或曲线） 2. 图线的画法 不论铅笔线还是墨线都要做到：清晰整齐、均匀一致、粗细分明、交接正确。虚线、点画线、双点画线与同类线型或其它线型相交时，均应相交于“画线”处，如图１－１ａ～d所示；两条平行线之间的最小间隙不得小于０．7ｍｍ。 图1－1 图线的交接 二、字体 GB/T14691—1993 技术制图 字体 制图“国标”（GB）中规定了技术图样中的字体（汉字、字母和数字）的结构形式及基本尺寸。国标规定书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度（用h 表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20 m m 。字体高度代表字体的号数。 汉字应写成长仿宋体字，并采用国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h 不应小于3.5 m m ，字宽一般为h／。 长仿宋体字的特点是笔画挺坚、粗细均匀、起落带锋、整齐秀丽。图1—2 所示为长仿宋体字的字例。 图1—2 长仿宋体字字例 字母、数字可以写成斜体或直体。斜体字字头向右倾斜，与水平基准线成75°。与汉字写在一起时，宜写成直体。书写的数字和字母不应小于2.5 号。字母和数字的书写字例如图1—3 所示。 ABCDEFJHIJKLMN OPQRSTUVWXYZ (a) 大写拉丁字母（斜体、直体） abcdefghijklmn opqrstuvwxyz (b) 小写拉丁字母（斜体、直体） 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 (c) 阿拉伯数字（斜体、直体...
