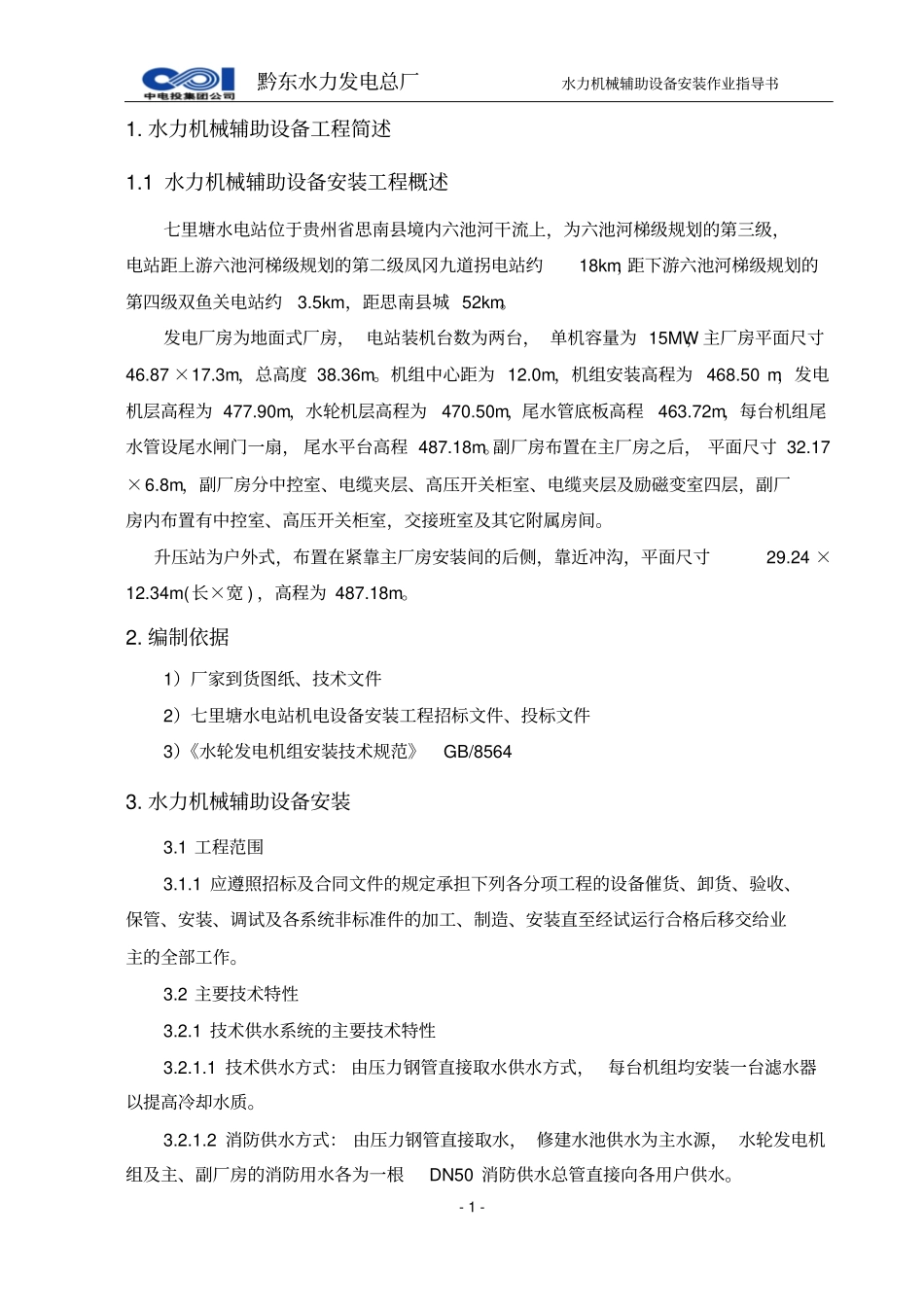

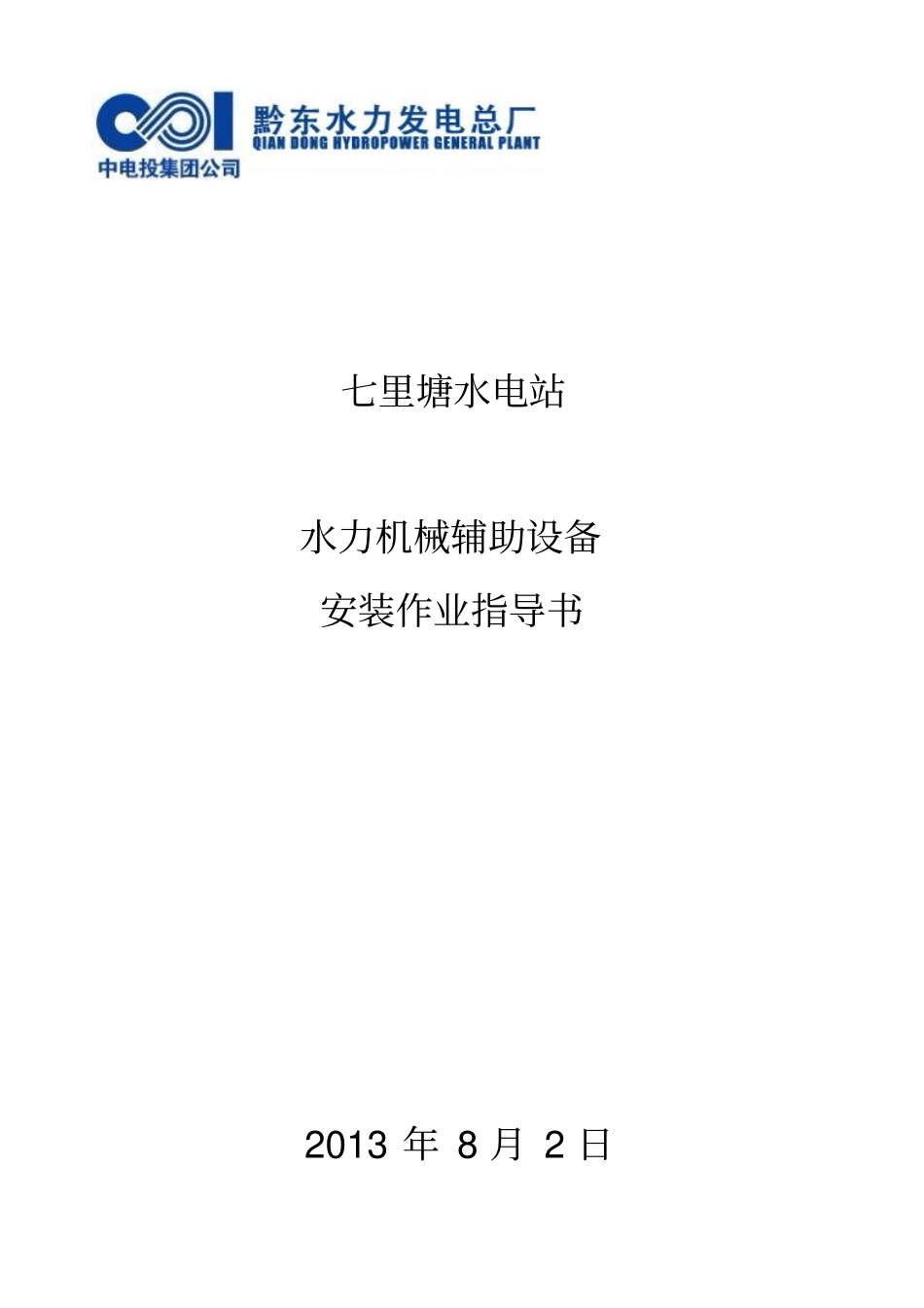

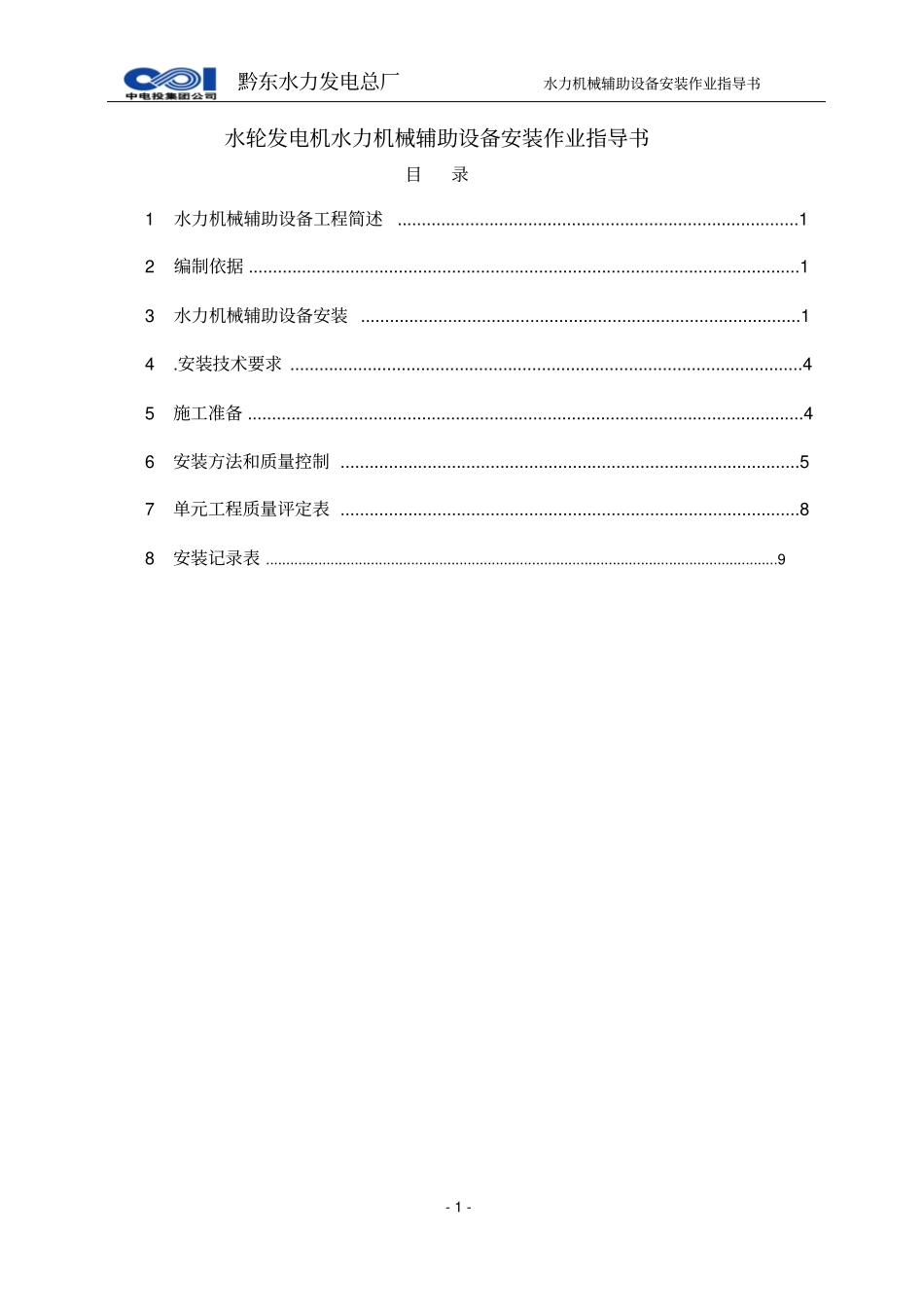

七里塘水电站水力机械辅助设备安装作业指导书2013 年 8 月 2 日黔东水力发电总厂水力机械辅助设备安装作业指导书- 1 - 水轮发电机水力机械辅助设备安装作业指导书目录1 水力机械辅助设备工程简述...................................................................................1 2 编制依据 ..................................................................................................................1 3 水力机械辅助设备安装 ...........................................................................................1 4 .安装技术要求 ..........................................................................................................4 5 施工准备 ...................................................................................................................4 6 安装方法和质量控制 ...............................................................................................5 7 单元工程质量评定表 ...............................................................................................8 8 安装记录表 ...............................................................................................................................9黔东水力发电总厂水力机械辅助设备安装作业指导书- 1 - 1. 水力机械辅助设备工程简述1.1 水力机械辅助设备安装工程概述七里塘水电站位于贵州省思南县境内六池河干流上，为六池河梯级规划的第三级，电站距上游六池河梯级规划的第二级凤冈九道拐电站约18km，距下游六池河梯级规划的第四级双鱼关电站约3.5km，距思南县城 52km。发电厂房为地面式厂房， 电站装机台数为两台， 单机容量为 15MW，主厂房平面尺寸46.87 ×17.3m，总高度 38.36m。机组中心距为 12.0m，机组安装高程为 468.50 m，发电机层高程为 477.90m，水轮机层高程为470.50m，尾水管底板高程463.72m，每台机组尾水管设尾水闸门一扇， 尾水平台高程 487.18m。副厂房布置在主厂房之后， 平面尺寸 32.17×6.8m，副厂房分中控室、电缆夹层、高压开关柜室、电缆夹层及励磁变室四层，副厂房内布置有中控室、高压开关柜室，交接班室及其它附属房间。升压站为户外式，布置在紧靠主厂房安装间的后侧，靠近冲沟，平面尺寸2...
