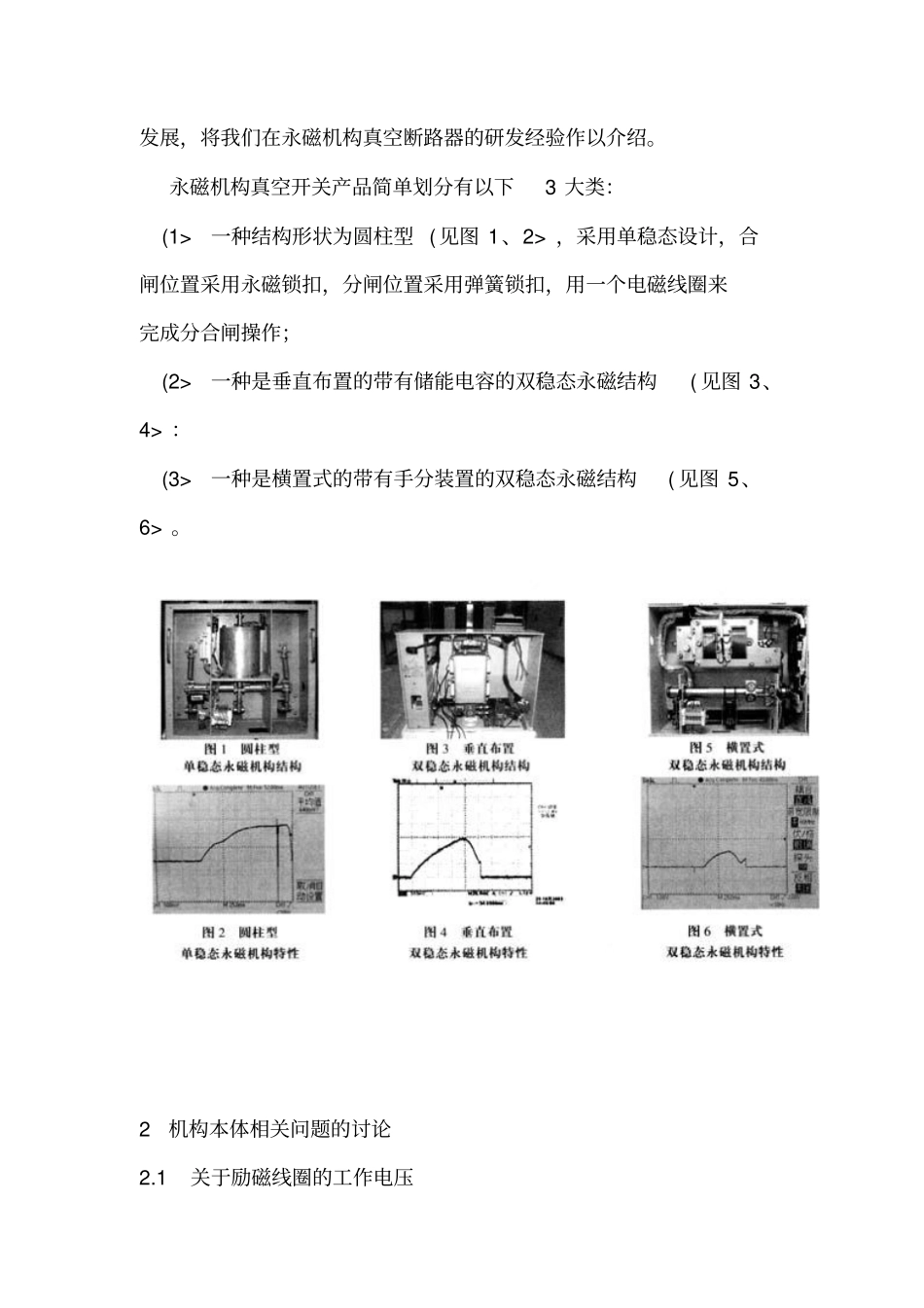

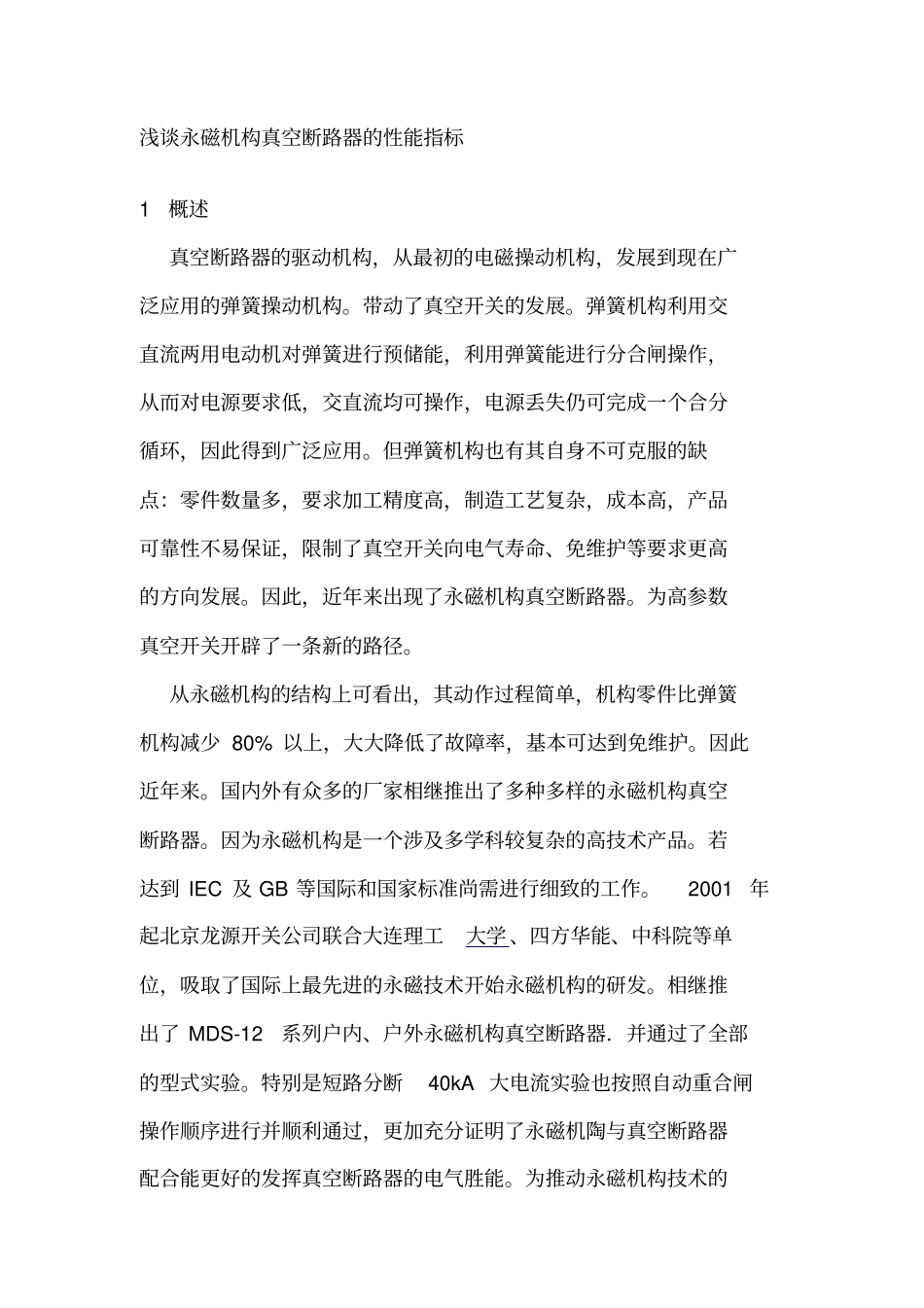

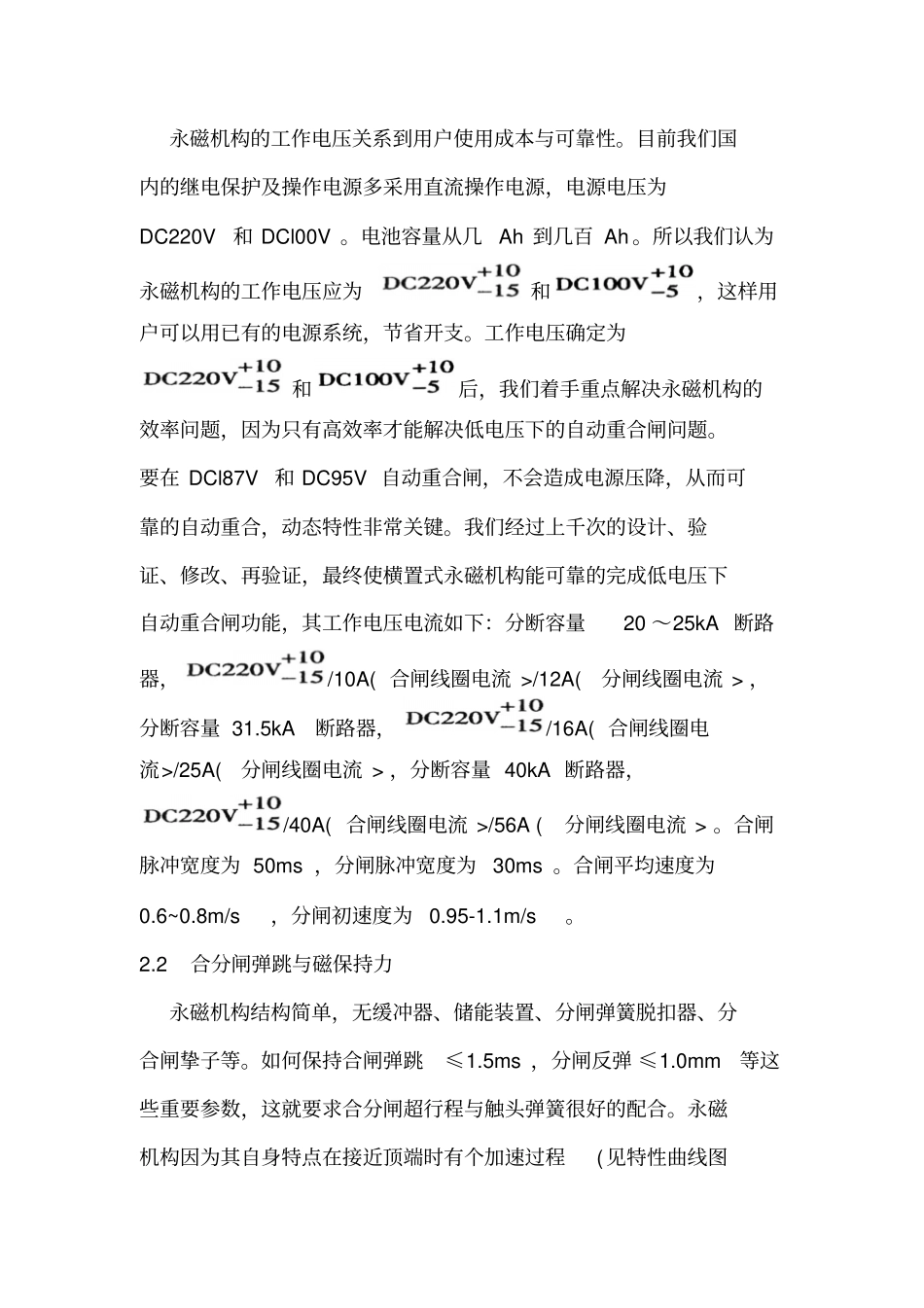

浅谈永磁机构真空断路器的性能指标1 概述真空断路器的驱动机构,从最初的电磁操动机构,发展到现在广泛应用的弹簧操动机构。带动了真空开关的发展。弹簧机构利用交直流两用电动机对弹簧进行预储能,利用弹簧能进行分合闸操作,从而对电源要求低,交直流均可操作,电源丢失仍可完成一个合分循环,因此得到广泛应用。但弹簧机构也有其自身不可克服的缺点:零件数量多,要求加工精度高,制造工艺复杂,成本高,产品可靠性不易保证,限制了真空开关向电气寿命、免维护等要求更高的方向发展。因此,近年来出现了永磁机构真空断路器。为高参数真空开关开辟了一条新的路径。从永磁机构的结构上可看出,其动作过程简单,机构零件比弹簧机构减少 80% 以上,大大降低了故障率,基本可达到免维护。因此近年来。国内外有众多的厂家相继推出了多种多样的永磁机构真空断路器。因为永磁机构是一个涉及多学科较复杂的高技术产品。若达到 IEC 及 GB 等国际和国家标准尚需进行细致的工作。2001 年起北京龙源开关公司联合大连理工大学、四方华能、中科院等单位,吸取了国际上最先进的永磁技术开始永磁机构的研发。相继推出了 MDS-12系列户内、户外永磁机构真空断路器.并通过了全部的型式实验。特别是短路分断40kA 大电流实验也按照自动重合闸操作顺序进行并顺利通过,更加充分证明了永磁机陶与真空断路器配合能更好的发挥真空断路器的电气胜能。为推动永磁机构技术的发展,将我们在永磁机构真空断路器的研发经验作以介绍。永磁机构真空开关产品简单划分有以下3 大类: (1>一种结构形状为圆柱型 (见图 1、2> ,采用单稳态设计,合闸位置采用永磁锁扣,分闸位置采用弹簧锁扣,用一个电磁线圈来完成分合闸操作; (2>一种是垂直布置的带有储能电容的双稳态永磁结构( 见图 3、4> : (3>一种是横置式的带有手分装置的双稳态永磁结构( 见图 5、6> 。2 机构本体相关问题的讨论2.1 关于励磁线圈的工作电压永磁机构的工作电压关系到用户使用成本与可靠性。目前我们国内的继电保护及操作电源多采用直流操作电源,电源电压为DC220V和 DCl00V 。电池容量从几Ah 到几百 Ah 。所以我们认为永磁机构的工作电压应为和,这样用户可以用已有的电源系统,节省开支。工作电压确定为和后,我们着手重点解决永磁机构的效率问题,因为只有高效率才能解决低电压下的自动重合闸问题。要在 DCl87V 和 DC95V 自动重合闸,不会造成电源压降,从而可靠的自动重合...
