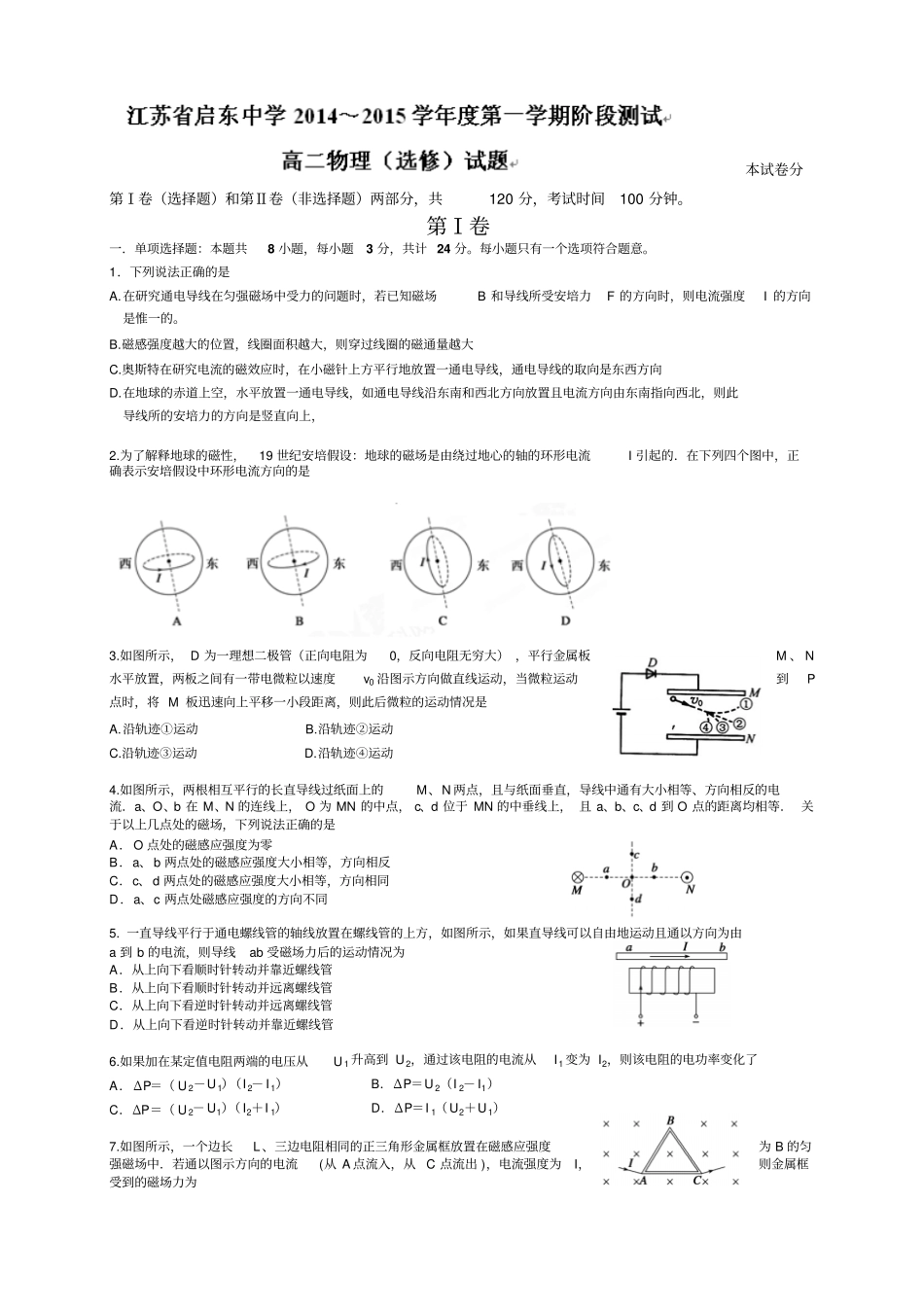

本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分,共120 分,考试时间100 分钟。第Ⅰ卷一.单项选择题:本题共8 小题,每小题3 分,共计 24 分。每小题只有一个选项符合题意。1.下列说法正确的是A.在研究通电导线在匀强磁场中受力的问题时,若已知磁场B 和导线所受安培力F 的方向时,则电流强度I 的方向是惟一的。B.磁感强度越大的位置,线圈面积越大,则穿过线圈的磁通量越大C.奥斯特在研究电流的磁效应时,在小磁针上方平行地放置一通电导线,通电导线的取向是东西方向D.在地球的赤道上空,水平放置一通电导线,如通电导线沿东南和西北方向放置且电流方向由东南指向西北,则此导线所的安培力的方向是竖直向上,2.为了解释地球的磁性,19 世纪安培假设:地球的磁场是由绕过地心的轴的环形电流I 引起的.在下列四个图中,正确表示安培假设中环形电流方向的是3.如图所示, D 为一理想二极管(正向电阻为0,反向电阻无穷大) ,平行金属板M 、 N水平放置,两板之间有一带电微粒以速度v0 沿图示方向做直线运动,当微粒运动到P点时,将 M 板迅速向上平移一小段距离,则此后微粒的运动情况是A.沿轨迹①运动B.沿轨迹②运动C.沿轨迹③运动D.沿轨迹④运动4.如图所示,两根相互平行的长直导线过纸面上的M、N 两点,且与纸面垂直,导线中通有大小相等、方向相反的电流.a、O、b 在 M、N 的连线上, O 为 MN 的中点, c、d 位于 MN 的中垂线上, 且 a、b、c、d 到 O 点的距离均相等. 关于以上几点处的磁场,下列说法正确的是A. O 点处的磁感应强度为零B.a、 b 两点处的磁感应强度大小相等,方向相反C.c、 d 两点处的磁感应强度大小相等,方向相同D.a、c 两点处磁感应强度的方向不同5. 一直导线平行于通电螺线管的轴线放置在螺线管的上方,如图所示,如果直导线可以自由地运动且通以方向为由a 到 b 的电流,则导线ab 受磁场力后的运动情况为A.从上向下看顺时针转动并靠近螺线管B.从上向下看顺时针转动并远离螺线管C.从上向下看逆时针转动并远离螺线管D.从上向下看逆时针转动并靠近螺线管6.如果加在某定值电阻两端的电压从U 1 升高到 U 2,通过该电阻的电流从I 1 变为 I2,则该电阻的电功率变化了A. ΔP=( U 2-U 1)(I 2- I 1)B.ΔP=U 2(I 2- I1)C.ΔP=( U 2- U1)( I2+I 1)D.ΔP=I 1( U2+U 1)7.如图所示,一个边长L、三边电阻相同的正三角...
