污水一体化提升泵站钢板桩深基坑支护施工方案VIP专享

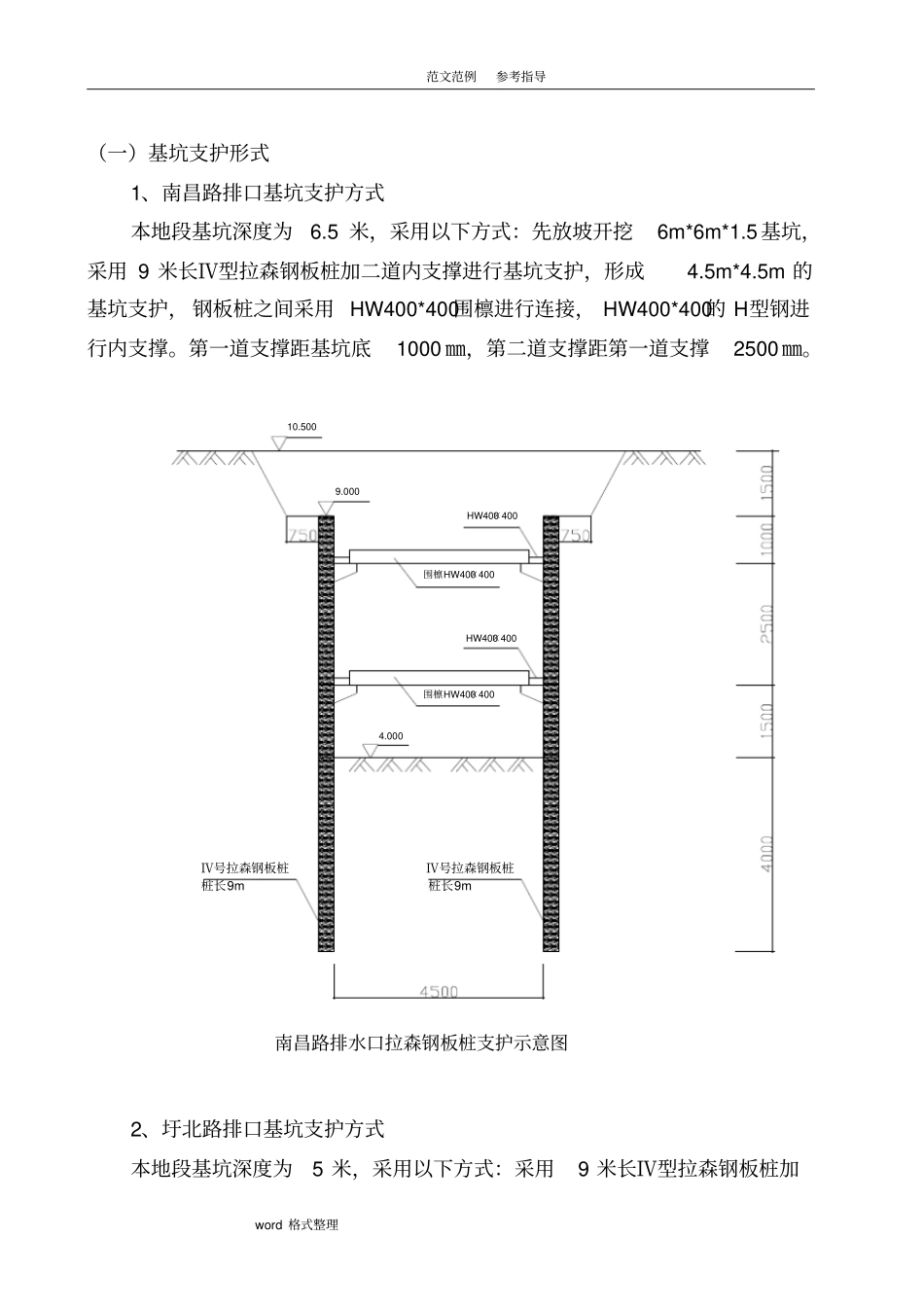

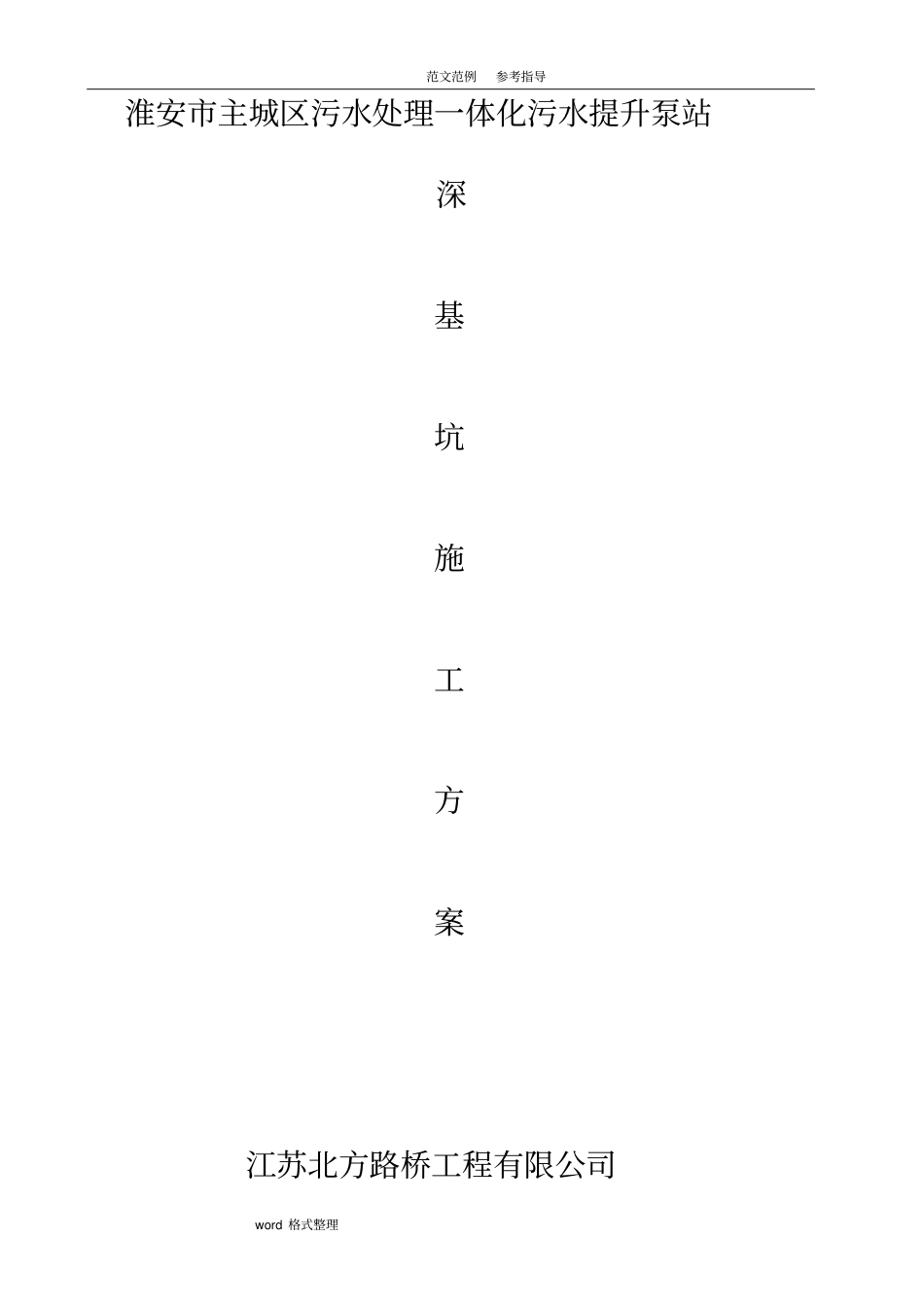

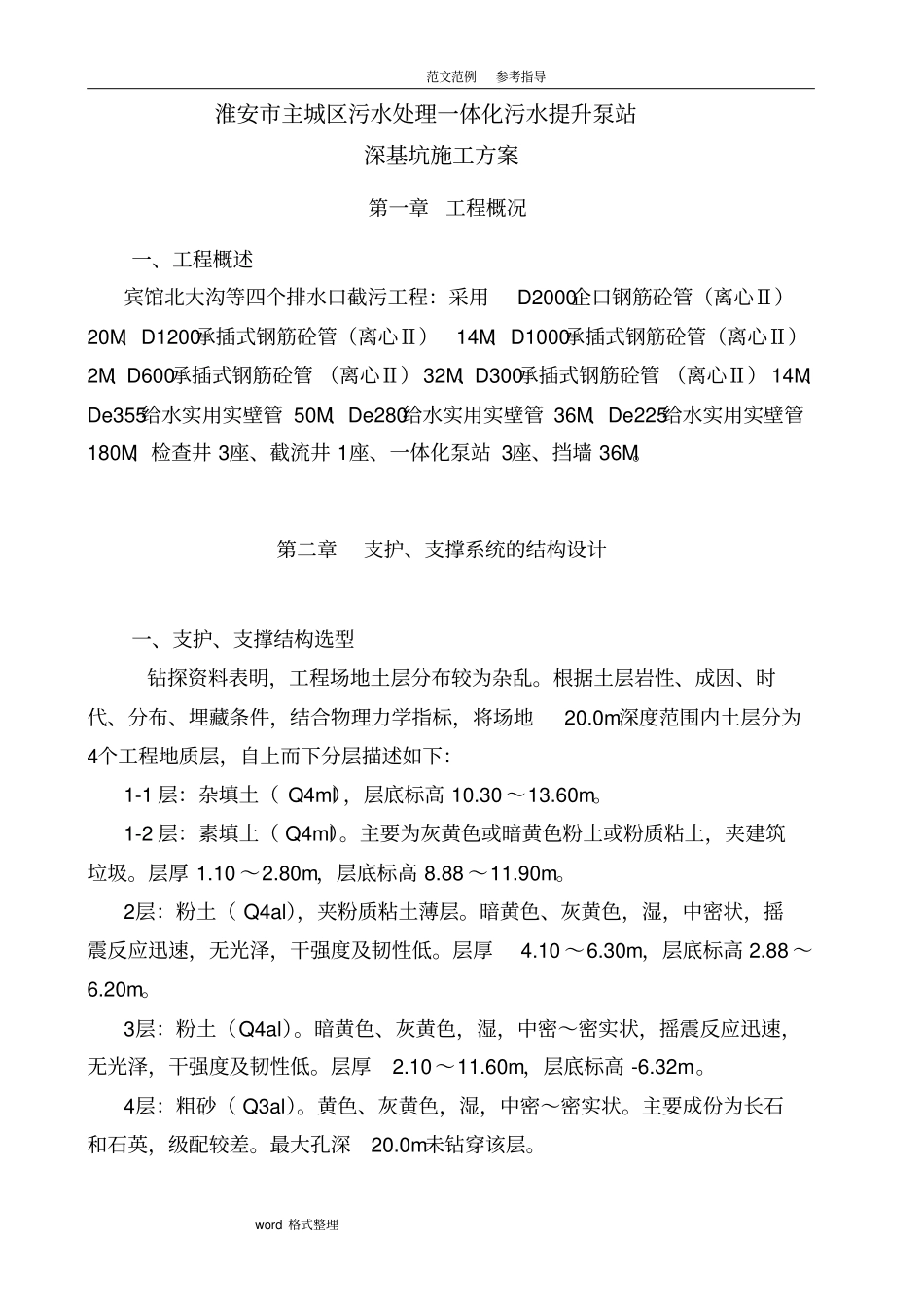

范文范例参考指导word 格式整理淮安市主城区污水处理一体化污水提升泵站深基坑施工方案江苏北方路桥工程有限公司范文范例参考指导word 格式整理淮安市主城区污水处理一体化污水提升泵站深基坑施工方案第一章工程概况一、工程概述宾馆北大沟等四个排水口截污工程：采用D2000企口钢筋砼管（离心Ⅱ）20M、D1200承插式钢筋砼管（离心Ⅱ）14M、D1000承插式钢筋砼管（离心Ⅱ）2M、D600承插式钢筋砼管 （离心Ⅱ）32M、D300承插式钢筋砼管 （离心Ⅱ） 14M、De355给水实用实壁管 50M、De280给水实用实壁管 36M、De225给水实用实壁管180M、检查井 3座、截流井 1座、一体化泵站 3座、挡墙 36M。第二章支护、支撑系统的结构设计一、支护、支撑结构选型钻探资料表明，工程场地土层分布较为杂乱。根据土层岩性、成因、时代、分布、埋藏条件，结合物理力学指标，将场地20.0m深度范围内土层分为4个工程地质层，自上而下分层描述如下：1-1 层：杂填土（ Q4ml），层底标高 10.30 ～13.60m。1-2 层：素填土（ Q4ml）。主要为灰黄色或暗黄色粉土或粉质粘土，夹建筑垃圾。层厚 1.10 ～2.80m，层底标高 8.88 ～11.90m。2层：粉土（ Q4al），夹粉质粘土薄层。暗黄色、灰黄色，湿，中密状，摇震反应迅速，无光泽，干强度及韧性低。层厚4.10 ～6.30m，层底标高 2.88 ～6.20m。3层：粉土（Q4al）。暗黄色、灰黄色，湿，中密～密实状，摇震反应迅速，无光泽，干强度及韧性低。层厚2.10～11.60m，层底标高 -6.32m。4层：粗砂（ Q3al）。黄色、灰黄色，湿，中密～密实状。主要成份为长石和石英，级配较差。最大孔深20.0m未钻穿该层。范文范例参考指导word 格式整理（一）基坑支护形式1、南昌路排口基坑支护方式本地段基坑深度为6.5 米，采用以下方式：先放坡开挖6m*6m*1.5基坑，采用 9 米长Ⅳ型拉森钢板桩加二道内支撑进行基坑支护，形成4.5m*4.5m 的基坑支护， 钢板桩之间采用 HW400*400围檩进行连接， HW400*400的 H型钢进行内支撑。第一道支撑距基坑底1000 ㎜，第二道支撑距第一道支撑2500 ㎜。4.00010.5009.000南昌路排水口拉森钢板桩支护示意图Ⅳ号拉森钢板桩桩长9mⅣ号拉森钢板桩桩长9m围檩HW400×400围檩HW400×400HW400×400HW400×4002、圩北路排口基坑支护方式本地段基坑深度为5 米，采用以下方式：采用9 米长Ⅳ型拉森钢板桩加范文范例参考指导word 格式整理二道内支撑进行基坑支护，形成4.5m*4.5m 的基坑支护，钢板桩之间...
