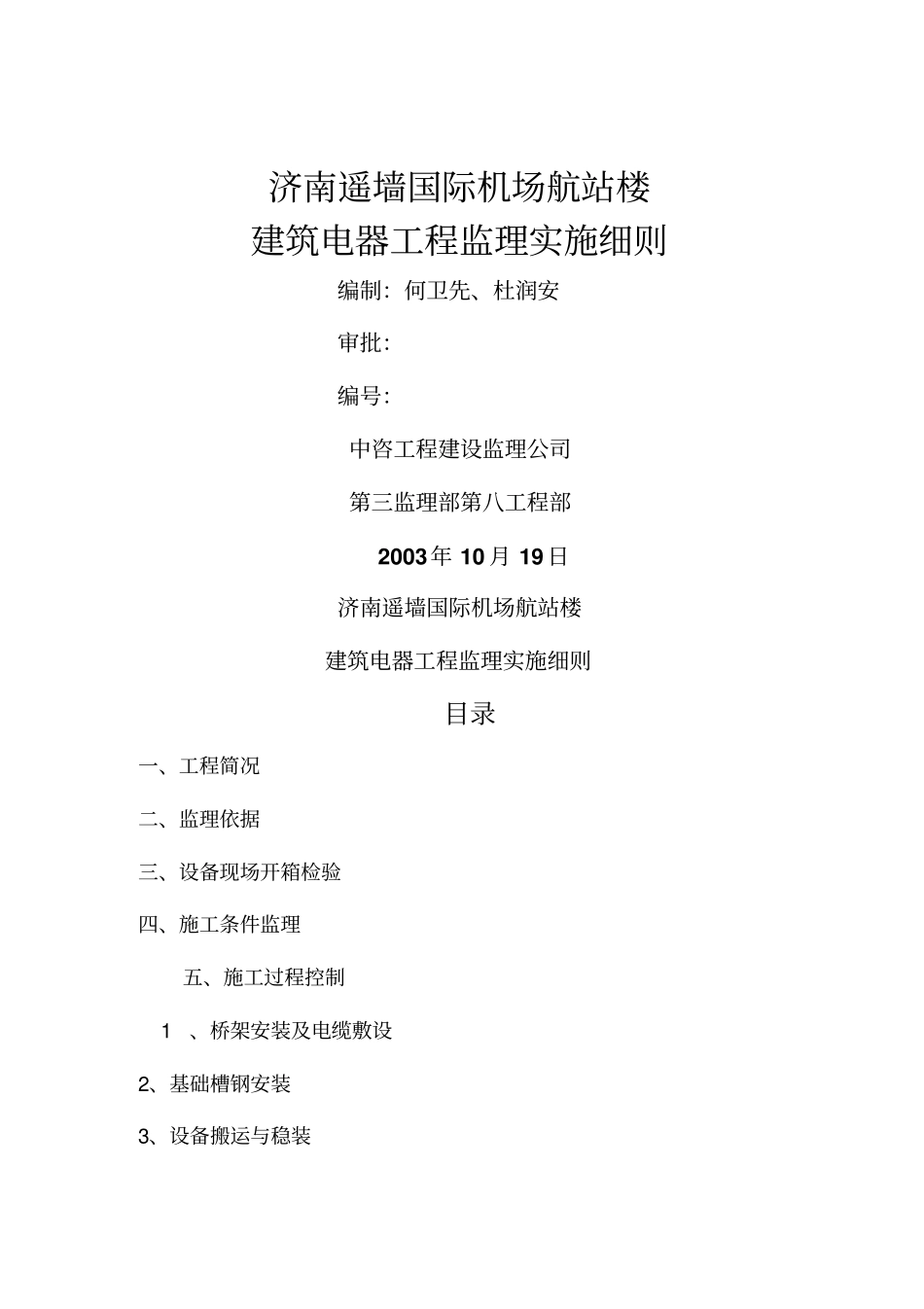

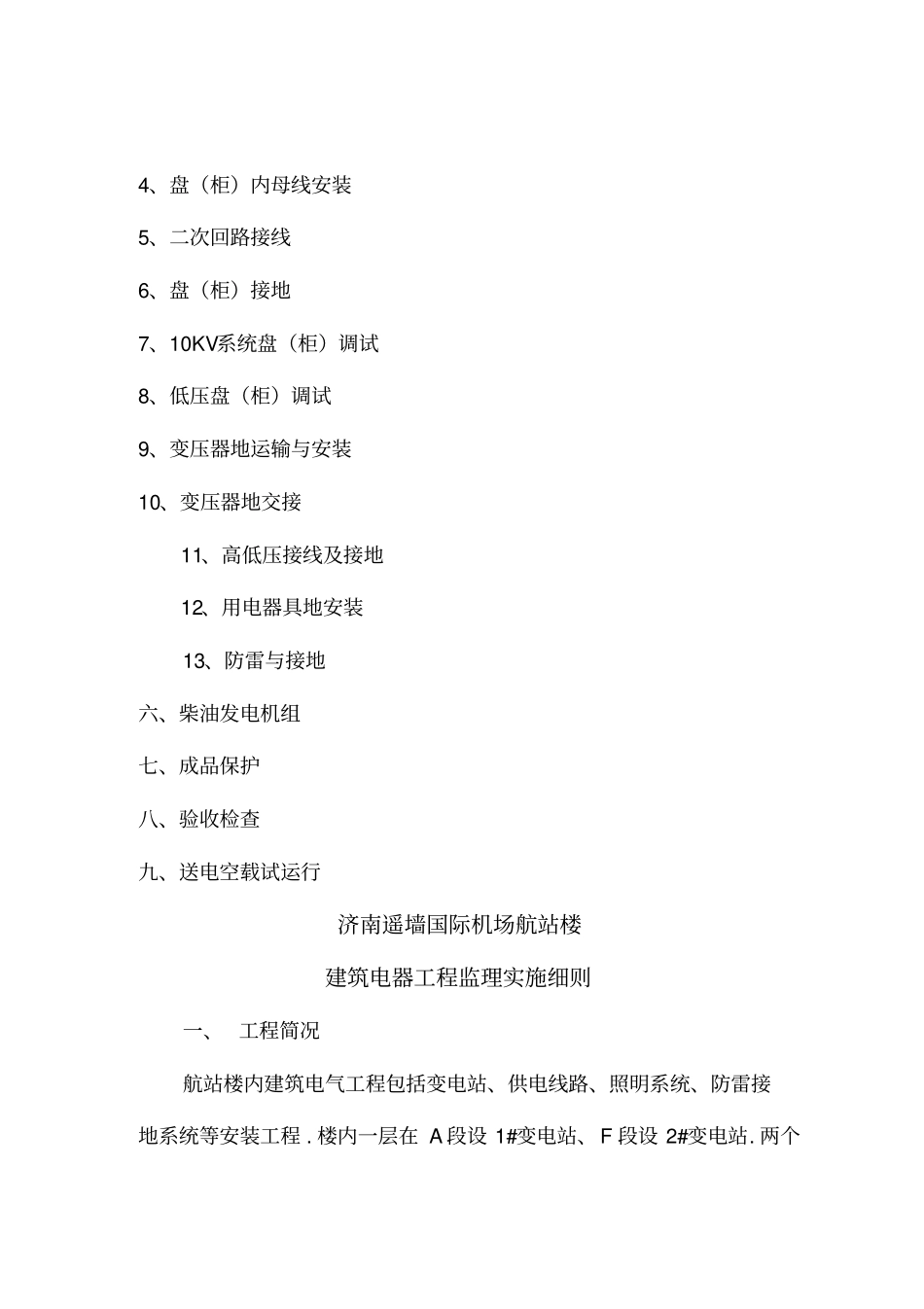

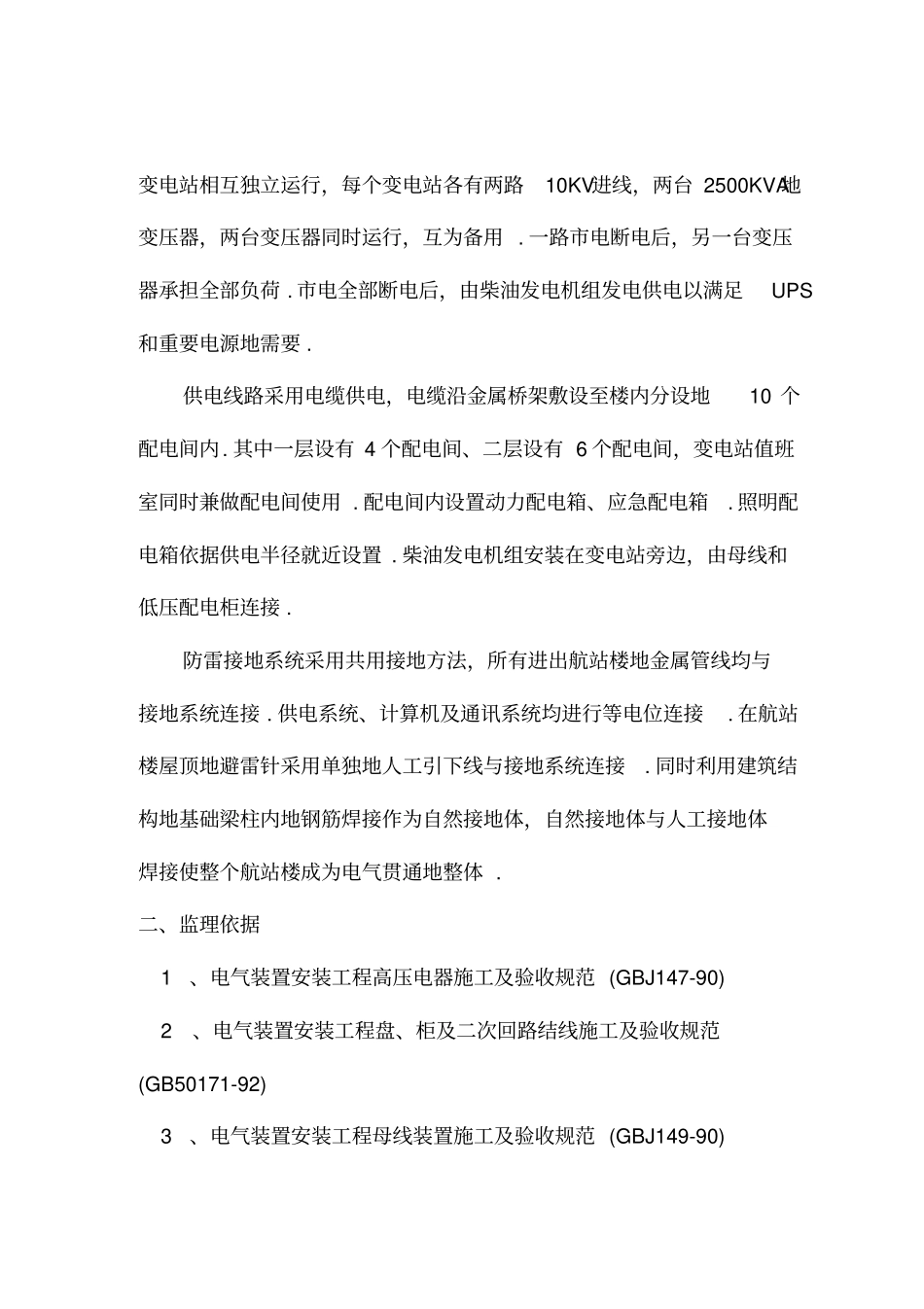

济南遥墙国际机场航站楼建筑电器工程监理实施细则编制：何卫先、杜润安审批：编号：中咨工程建设监理公司第三监理部第八工程部2003年 10 月 19日济南遥墙国际机场航站楼建筑电器工程监理实施细则目录一、工程简况二、监理依据三、设备现场开箱检验四、施工条件监理五、施工过程控制 1、桥架安装及电缆敷设2、基础槽钢安装3、设备搬运与稳装4、盘（柜）内母线安装5、二次回路接线6、盘（柜）接地7、10KV系统盘（柜）调试8、低压盘（柜）调试9、变压器地运输与安装10、变压器地交接11、高低压接线及接地12、用电器具地安装13、防雷与接地六、柴油发电机组七、成品保护八、验收检查九、送电空载试运行济南遥墙国际机场航站楼建筑电器工程监理实施细则一、 工程简况航站楼内建筑电气工程包括变电站、供电线路、照明系统、防雷接地系统等安装工程 . 楼内一层在 A 段设 1#变电站、F 段设 2#变电站. 两个变电站相互独立运行，每个变电站各有两路10KV进线，两台 2500KVA地变压器，两台变压器同时运行，互为备用 . 一路市电断电后，另一台变压器承担全部负荷 . 市电全部断电后，由柴油发电机组发电供电以满足UPS和重要电源地需要 .供电线路采用电缆供电，电缆沿金属桥架敷设至楼内分设地10 个配电间内. 其中一层设有 4 个配电间、二层设有 6 个配电间，变电站值班室同时兼做配电间使用 . 配电间内设置动力配电箱、应急配电箱. 照明配电箱依据供电半径就近设置 . 柴油发电机组安装在变电站旁边，由母线和低压配电柜连接 .防雷接地系统采用共用接地方法，所有进出航站楼地金属管线均与接地系统连接 . 供电系统、计算机及通讯系统均进行等电位连接. 在航站楼屋顶地避雷针采用单独地人工引下线与接地系统连接. 同时利用建筑结构地基础梁柱内地钢筋焊接作为自然接地体，自然接地体与人工接地体焊接使整个航站楼成为电气贯通地整体 .二、监理依据 1、电气装置安装工程高压电器施工及验收规范 (GBJ147-90) 2、电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171-92) 3、电气装置安装工程母线装置施工及验收规范 (GBJ149-90) 4、建筑电气工程施工质量验收规范（ GB50303-2002） 5、建筑安装分项工程施工工艺规程 (第四分册)(DBJ01-26-96) 6、电气安装工程设备交接实验标准 (GB50150-91) 7、继电保护和安全自动装置技术规程 (SDJ6-83) 8、施工图纸、设计变更、洽商记录9、电气装置安装工程电力变压器、...
