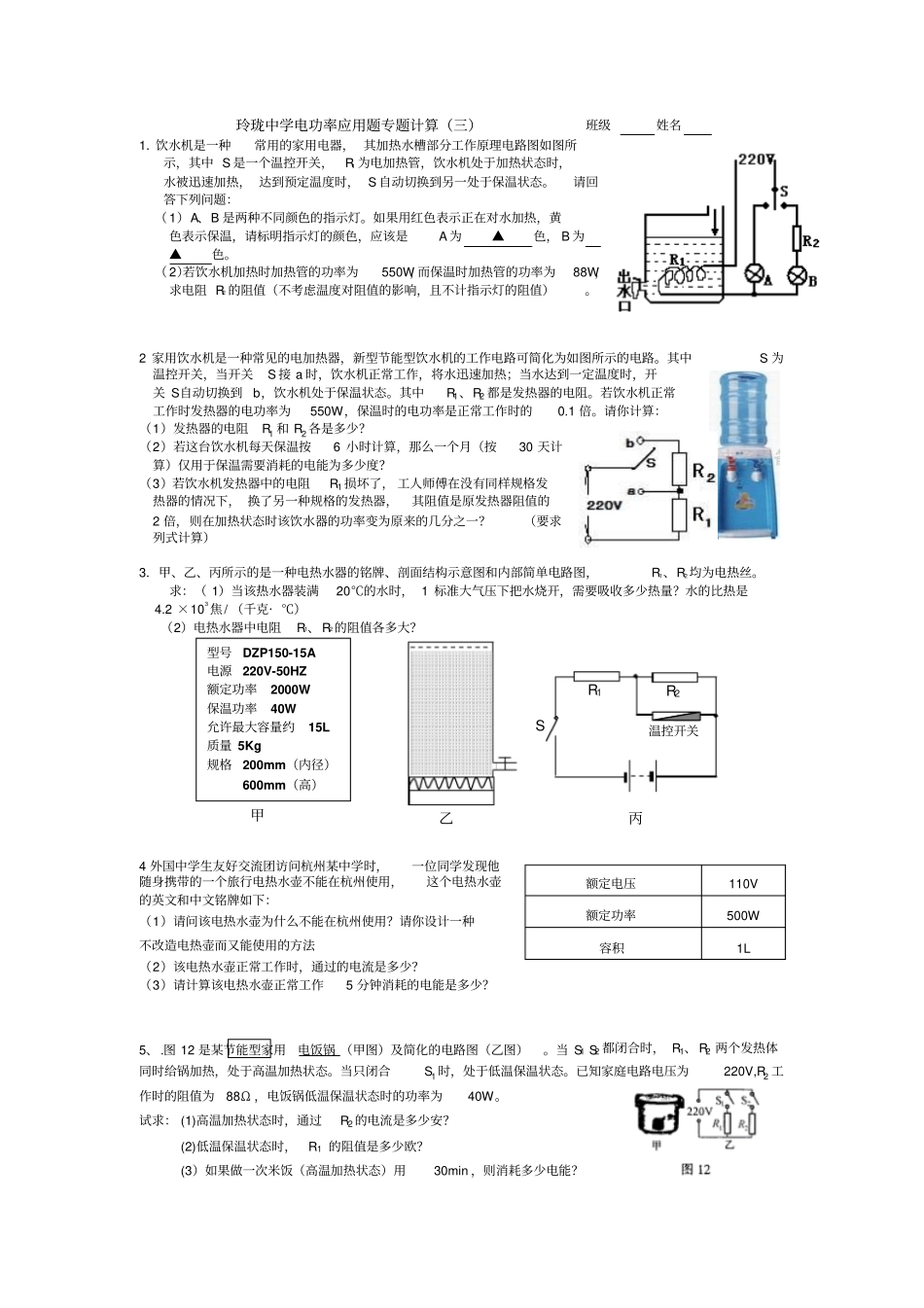

玲珑中学电功率应用题专题计算（三）班级姓名1．饮水机是一种常用的家用电器， 其加热水槽部分工作原理电路图如图所示，其中 S 是一个温控开关，R1 为电加热管，饮水机处于加热状态时，水被迅速加热， 达到预定温度时， S 自动切换到另一处于保温状态。请回答下列问题：（ 1）A、B 是两种不同颜色的指示灯。如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是A 为▲色， B 为▲色。（ 2）若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求电阻 R2 的阻值（不考虑温度对阻值的影响，且不计指示灯的阻值）。2 家用饮水机是一种常见的电加热器，新型节能型饮水机的工作电路可简化为如图所示的电路。其中S 为温控开关，当开关S 接 a 时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关 S自动切换到b，饮水机处于保温状态。其中R1、R2 都是发热器的电阻。若饮水机正常工作时发热器的电功率为550W，保温时的电功率是正常工作时的0.1 倍。请你计算：（1）发热器的电阻R1 和 R2 各是多少？（2）若这台饮水机每天保温按6 小时计算，那么一个月（按30 天计算）仅用于保温需要消耗的电能为多少度？（3）若饮水机发热器中的电阻R1 损坏了， 工人师傅在没有同样规格发热器的情况下， 换了另一种规格的发热器，其阻值是原发热器阻值的2 倍，则在加热状态时该饮水器的功率变为原来的几分之一？（要求列式计算）3．甲、乙、丙所示的是一种电热水器的铭牌、剖面结构示意图和内部简单电路图，R1、R2均为电热丝。求：（ 1）当该热水器装满20℃的水时， 1 标准大气压下把水烧开，需要吸收多少热量？水的比热是4.2 ×103焦 / （千克· ℃）（2）电热水器中电阻R1、 R2的阻值各多大？4 外国中学生友好交流团访问杭州某中学时，一位同学发现他随身携带的一个旅行电热水壶不能在杭州使用，这个电热水壶的英文和中文铭牌如下：（1）请问该电热水壶为什么不能在杭州使用？请你设计一种不改造电热壶而又能使用的方法（2）该电热水壶正常工作时，通过的电流是多少？（3）请计算该电热水壶正常工作5 分钟消耗的电能是多少？5、 .图 12 是某节能型家用电饭锅 （甲图）及简化的电路图（乙图）。当 S1 S2 都闭合时， R1、 R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1 时，处于低温保温状态。已知家庭电路电压为220V,R2 工作时的阻值为88Ω ，电饭锅低温保温状...
