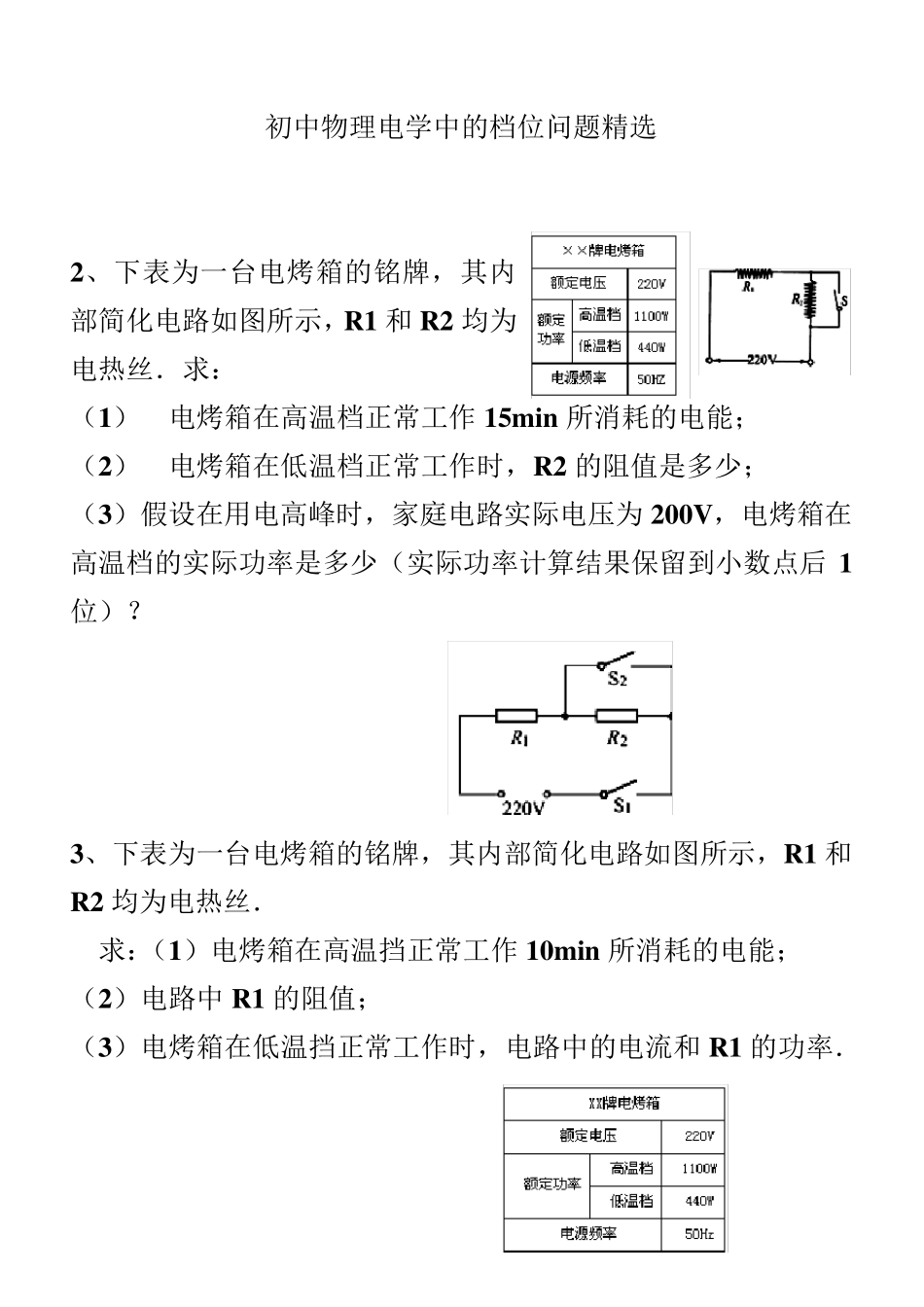

初中物理电学中的档位问题精选 2、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1 和 R2 均为电热丝．求： （1） 电烤箱在高温档正常工作 15min所消耗的电能； （2） 电烤箱在低温档正常工作时，R2 的阻值是多少； （3）假设在用电高峰时，家庭电路实际电压为 200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后 1位）
3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1 和R2 均为电热丝． 求：（1）电烤箱在高温挡正常工作 10min所消耗的电能； （2）电路中R1 的阻值； （3）电烤箱在低温挡正常工作时，电路中的电流和 R1 的功率． 4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关 S2 闭合、S1 接触 a 时，它处于高温档，此时电路功率为 P1；当开关 S2 闭合、S1 断开时，它处于中温档，此时电路功率为 P2；当开关 S2 断开、S1 接触 b 时，它处于低温档，此时电路功率为 P3；则 P1：P2：P3=4：2：1． 5、如图所示，方框中是电热锅的发热装置（未画出），它由 4 段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关 S 接到 A 点时为低温，接到 B 点时为高温，电源电压不变，在相同时间内，高温时产生的热量是低温时产生的热量 4倍，试在方框内画出它的电路图． 6、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2 都是发热电阻，电源电压保持 36V． （1）当 S1 闭合，S2 接 a 端时为中温档，电热宝的功率为 18W，求 R1 的阻值是多少
（2）当 S1 闭合，S2 接 b 端时为高温档，电热宝的功率为 45W，求电路中的总电流和 R2 的电阻各是多少
（3）电热宝在低温档时，开关 S1、S2 各
