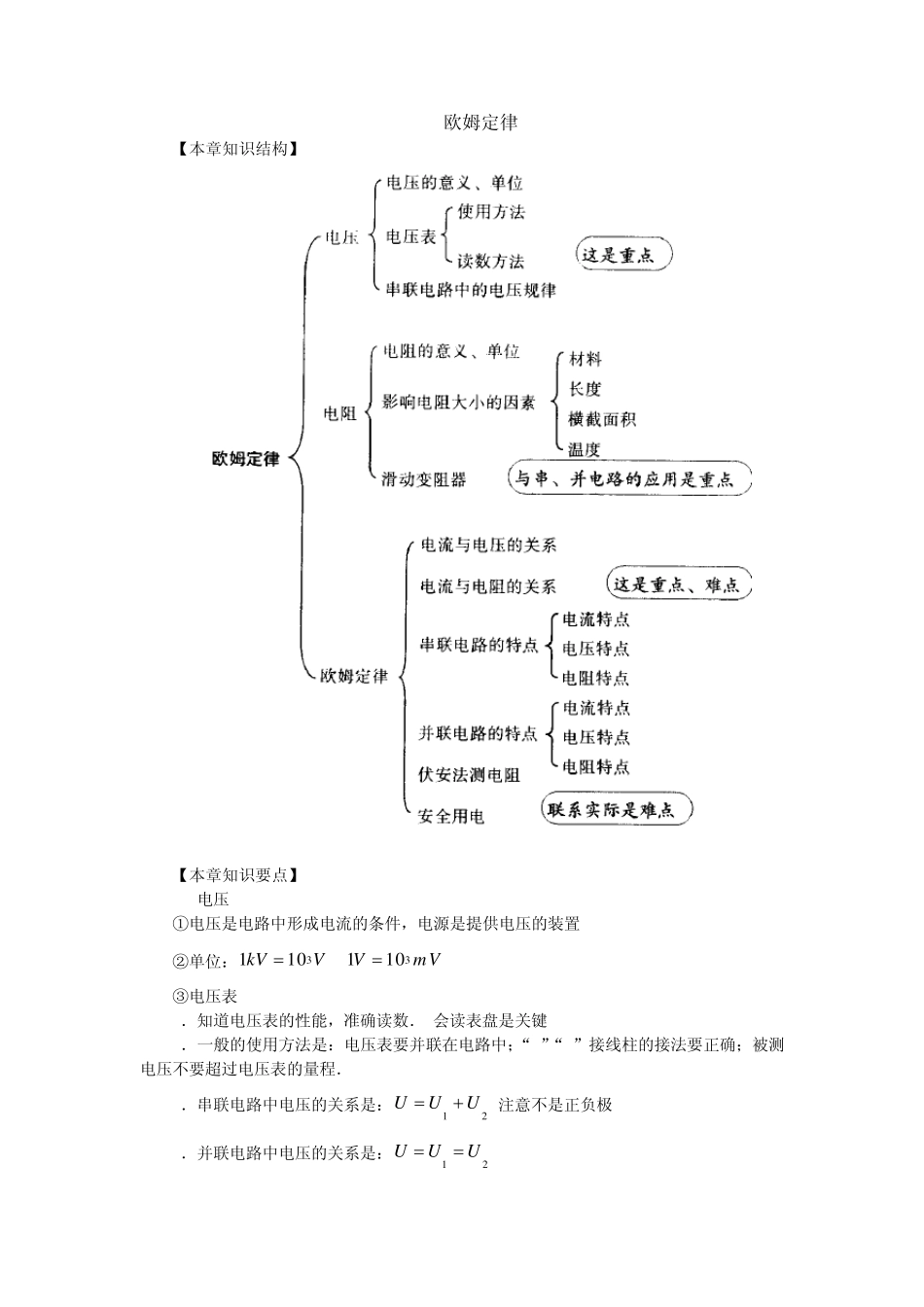

欧姆定律 【本章知识结构】 【本章知识要点】 (1)电压 ①电压是电路中形成电流的条件，电源是提供电压的装置. ②单位：VkV31 01, m VV31 01 ③电压表 a．知道电压表的性能，准确读数．(会读表盘是关键) b．一般的使用方法是：电压表要并联在电路中；“+”“-”接线柱的接法要正确；被测电压不要超过电压表的量程． c．串联电路中电压的关系是：21UUU(注意不是正负极) d．并联电路中电压的关系是：21UUU (2)电阻 ①电阻是导体对电流的阻碍作用，不同的导体，电阻一般不同，电阻是导体本身的一种性质． ②如果导体两端的电压是l伏，通过的电流是l安，那么这个导体的电阻就是1欧． 1MΩ =1000kΩ 1kΩ =1000Ω ③通过图6-1中的实验可知：电阻的大小决定于导体的材料、长度和横截面积．此外还与温度有关． ④实验室里常用的滑动变阻器如图6-2所示． 滑动变阻器的原理和作用是：利用改变接入电路中的电阻线的长度来改变电阻，从而起到控制电路中电流大小的作用． 使用滑动变阻器的方法是：电路的两个头必须一个接在电阻线的一端A(或B)，另一个接在金属杆的一端C(或D)．（滑动变阻器要“一上一下”接入电路） ⑤电阻箱如图6-3所示．它与滑动变阻器的区别是：电阻箱能确定连入电路中电阻的大小，而滑动变阻器则不能．(注意两种可变电阻的区别) (3)欧姆定律 ①欧姆定律内容是：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比．此定律是德国物理学家欧姆在研究电压和电流的关系时得出的． 此定律可以用公式表示：RUI a．I、U、R的单位分别是安培、伏特、欧姆． b．定律中两次强调“这段导体”，说明定律中的I、U、R三个物理量都是对同一段导体的． (理解此定律时要注意) c．定律中“成正比”和“成反比”两个词是有条件的．(想一想条件是什么?) d．公式RUI 变形得到另外两式：U=IR和IUR ． ②两个电阻1R 和2R 串联和并联的基本特性如下表： （注意2111RRR和21111RRR的区别） 两个电阻1R 和2R 并联时要注意： a．2121RRRRR总 b．当RRR21时， 21RR总 (这三点只适用两个电阻并联) c．当21RR (或21RR )时 2RR总 (或1R ) ③安全用电 a．人体的安全电压． b．几种常见电压值(标准值)： 照明电路：220V 工业用电(动力电压)：380V 一节干电池的电压：1.5V 一节蓄电池的电压：2V c．湿手不能触摸电器． d．避雷针可以防雷击． ④测...
