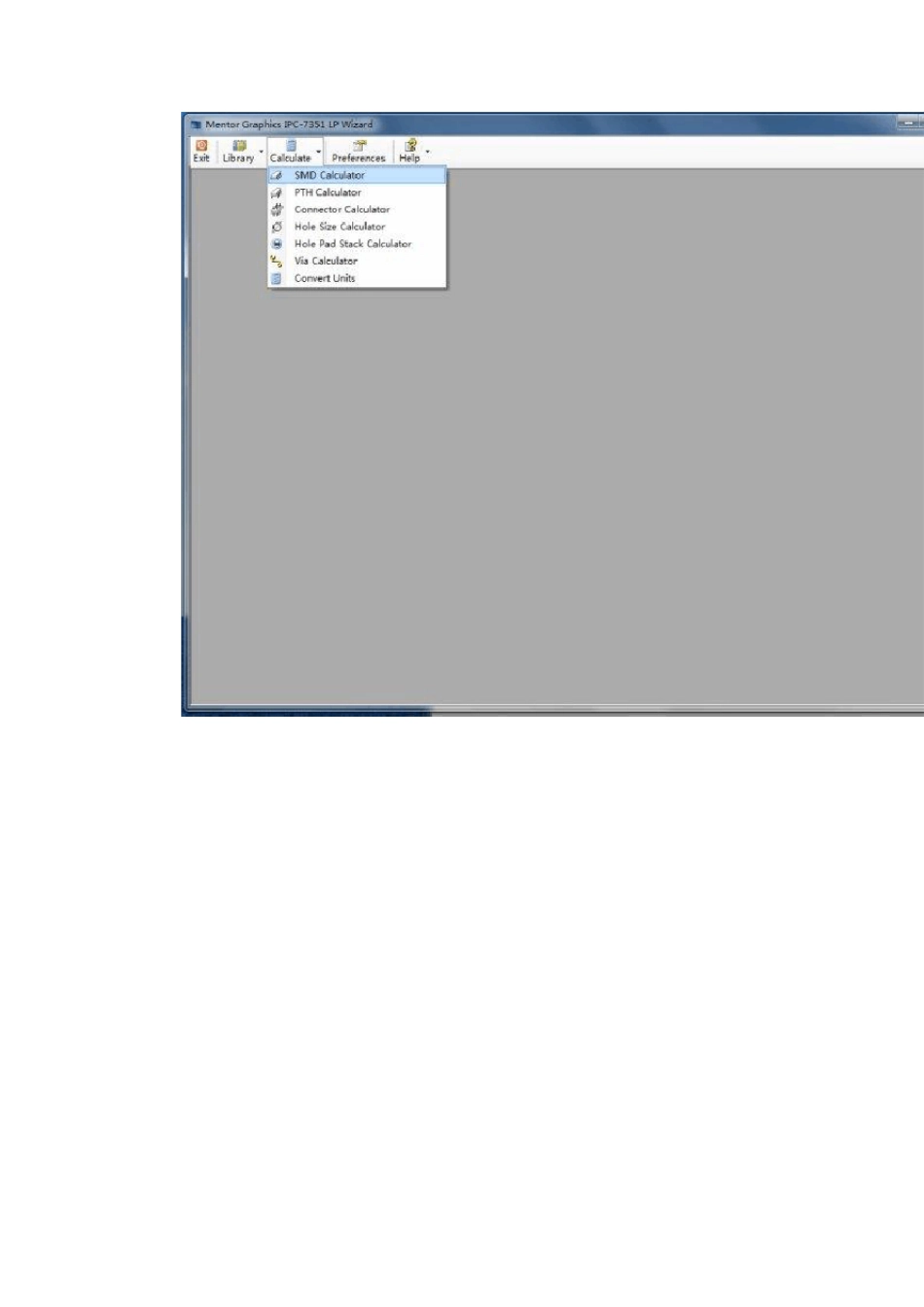

利 用 LP Wizard自 动 生 成 元 器 件封装 (2012-05-09 21:52:51) 转载▼ 标签： pcb 封装 allegro it 1. 工具说明 Win7、 LP Wizard 10.3.2、 cadence16.3 2. 生成DDR2 封装步骤 首先在网络上查找Micron Technology 公司的MT47H 系列DDR2 的 datasheet 文档，下图显示的是大小为1Gb： x16 的 84-Ball FBGA 封装。文档中对封装尺寸进行了详细的说明。 打开LP Wizard 10.3.2，点击Calculate 菜单，选中下拉菜单中的SMD Calculator，弹出元器件封装选择界面。 注：下图为元器件封装选择界面。 选中 BGA 封装单元，点击 OK。弹出封装参数设置界面。在参数未设置之前，菜单栏里的 Wizard 选项是灰阶的，不可用。 根据datasheet 文档中的封装信息，将参数输入对应的输入框中，最后键入enter 键，封装图像就生成了，此时的Wiz ard 选项被激活。 DDR2 的datasheet文档中的只有84 个BGA 球，而此时却有135 个，所以我们还要进行部分BGA 球的删除工作。选择工具栏中的Select Pins，对将要删除的BGA 球单击进行选中（可以连续单击选择多个对象和拉出选择框来选择某一区域的对象），单击鼠标右键，选择 Delete Selected 选项，即可将其删除。 进行完以上操作，点击工具栏上的Wiz ard 选项，弹出Land Pattern Wiz ard 对话框。 对自己的工具进行选择，比如在CAD Tool 下拉框中选择Allegro，将弹出设置部分，选择自己的版本以及封装的存放路径，点击Create and Close 按钮，即可自动生成Allegro 封装。 下图就是利用LP Wizard 生成的DDR2 的Allegro 封装。
