刹车开关和离合开关调整方法

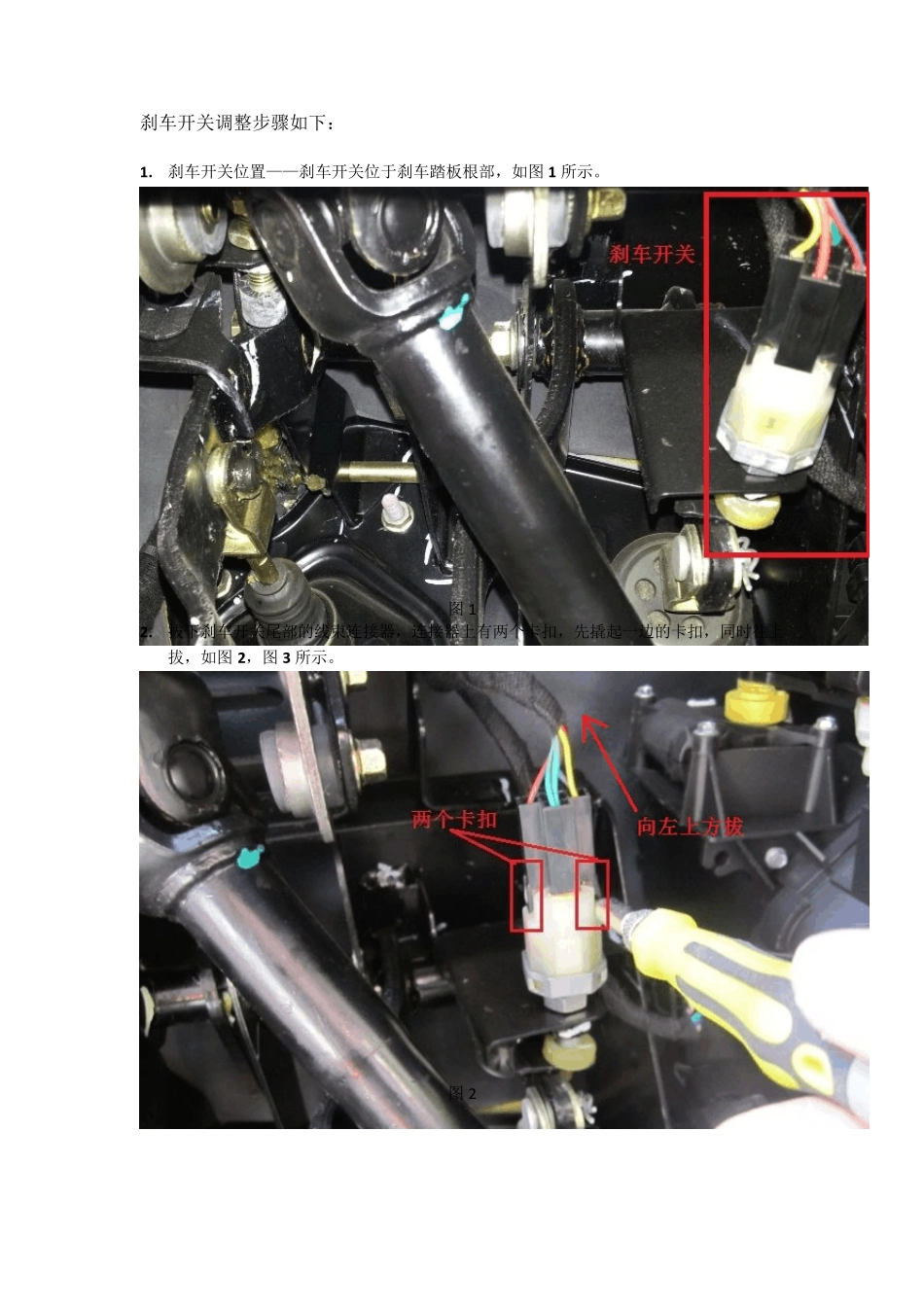

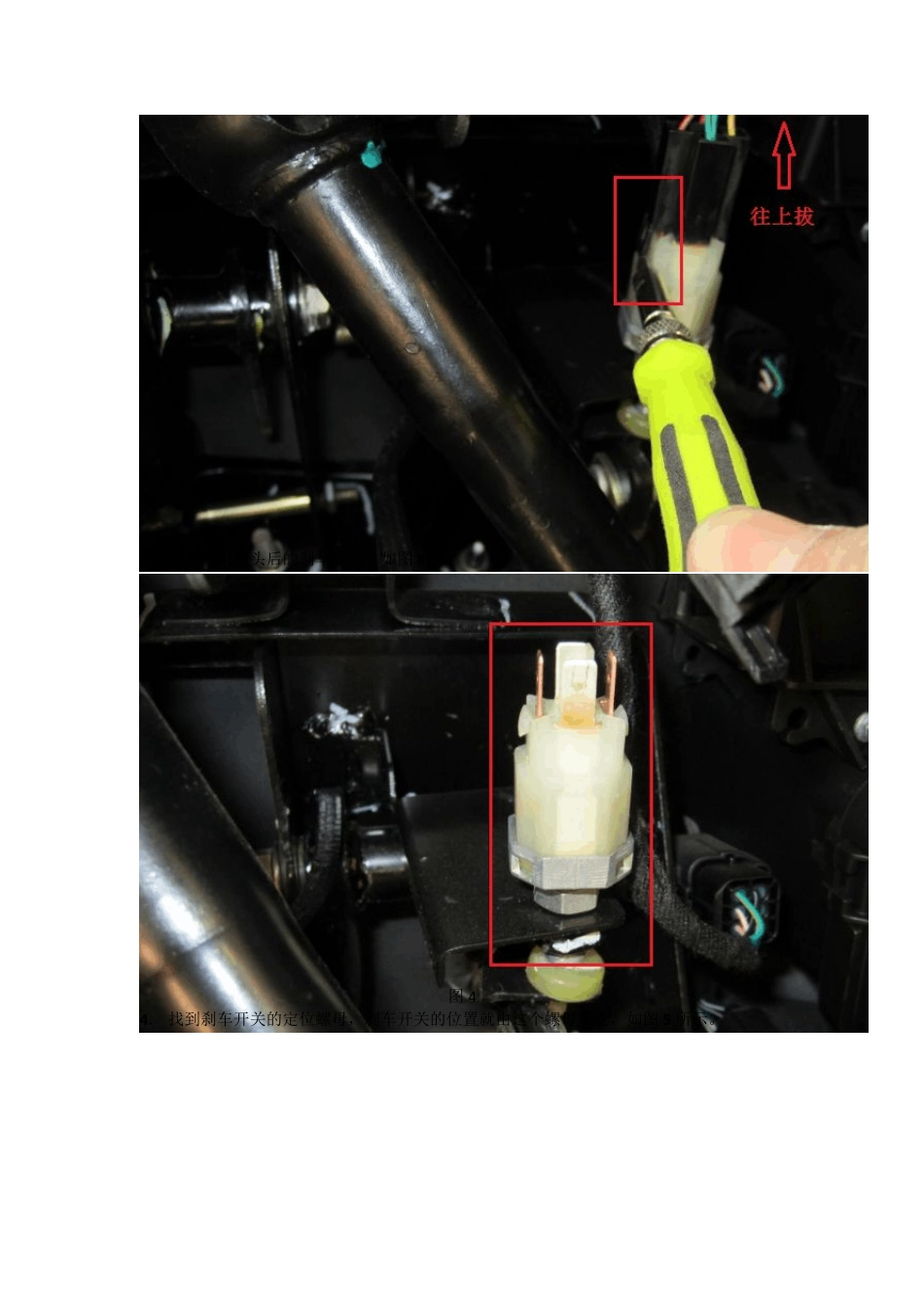

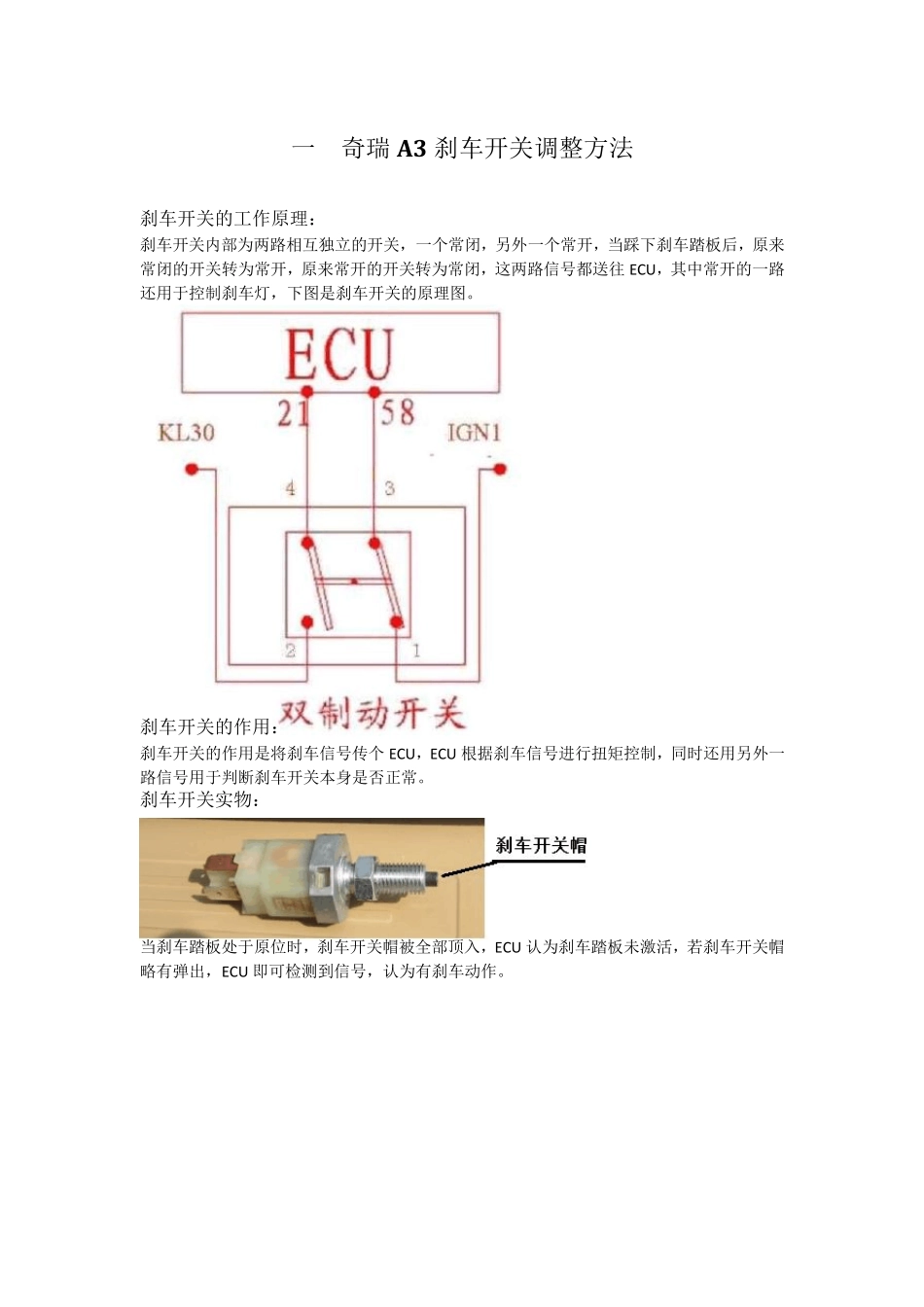

一 奇瑞A3 刹车开关调整方法 刹车开关的工作原理： 刹车开关内部为两路相互独立的开关，一个常闭，另外一个常开，当踩下刹车踏板后，原来常闭的开关转为常开，原来常开的开关转为常闭，这两路信号都送往ECU，其中常开的一路还用于控制刹车灯，下图是刹车开关的原理图。 刹车开关的作用： 刹车开关的作用是将刹车信号传个ECU，ECU 根据刹车信号进行扭矩控制，同时还用另外一路信号用于判断刹车开关本身是否正常。 刹车开关实物： 当刹车踏板处于原位时，刹车开关帽被全部顶入，ECU 认为刹车踏板未激活，若刹车开关帽略有弹出，ECU 即可检测到信号，认为有刹车动作。 刹车开关调整步骤如下： 1. 刹车开关位置——刹车开关位于刹车踏板根部，如图 1 所示。 图 1 2. 拔下刹车开关尾部的线束连接器，连接器上有两个卡扣，先撬起一边的卡扣，同时往上拔，如图 2，图 3 所示。 图 2 图3 3. 拔下线束接头后的刹车开关，如图4。 图4 4. 找到刹车开关的定位螺母，刹车开关的位置就由这个螺母决定，如图5 所示。 图5 5. 松开定位螺母，并将螺母松开三圈，或松开到不能再动为止，如图6 所示。 图6 6. 保持刹车踏板处于原位，顺时钟转动刹车开关本体，直到明显感觉到阻力为止，注意观察确保黑色开关帽被全部顶入开关内部，这一点非常重要，成败则在于此，如图7 所示。 图7 7. 参考图6，用尖嘴钳夹紧定位螺母往顺时钟转动，直到拧紧。 8. 按下刹车踏板，观察刹车开关帽是否能弹出，能弹出即正常。 9. 把第二步拔下的刹车开关线束接头重新插上，注意接头有防呆设计，要对上方向才能插上，插上后即完成刹车开关调整的全部操作。 二 奇瑞 A3 离合开关调整方法 离合开关介绍： 离合开关的作用是将离合信号传个 ECU，ECU 根据离合信号进行扭矩控制，提升驾驶舒适性。 离合开关安装的位置是在刹车开关左边，离合踏板底部，将驾驶座椅调后，趴下身子顺着离合踏板根部看去即可看见，如图8。 检查和调整方法： 让离合踏板处于原位，检查离合开关的伸缩帽是否接触到离合踏板，如果接触到则正常，如果未接触到则不正常，需要用钳子钳住离合开关的伸缩帽往离合踏板方向拔出一节，让离合开关的伸缩帽接触到离合踏板即可。
