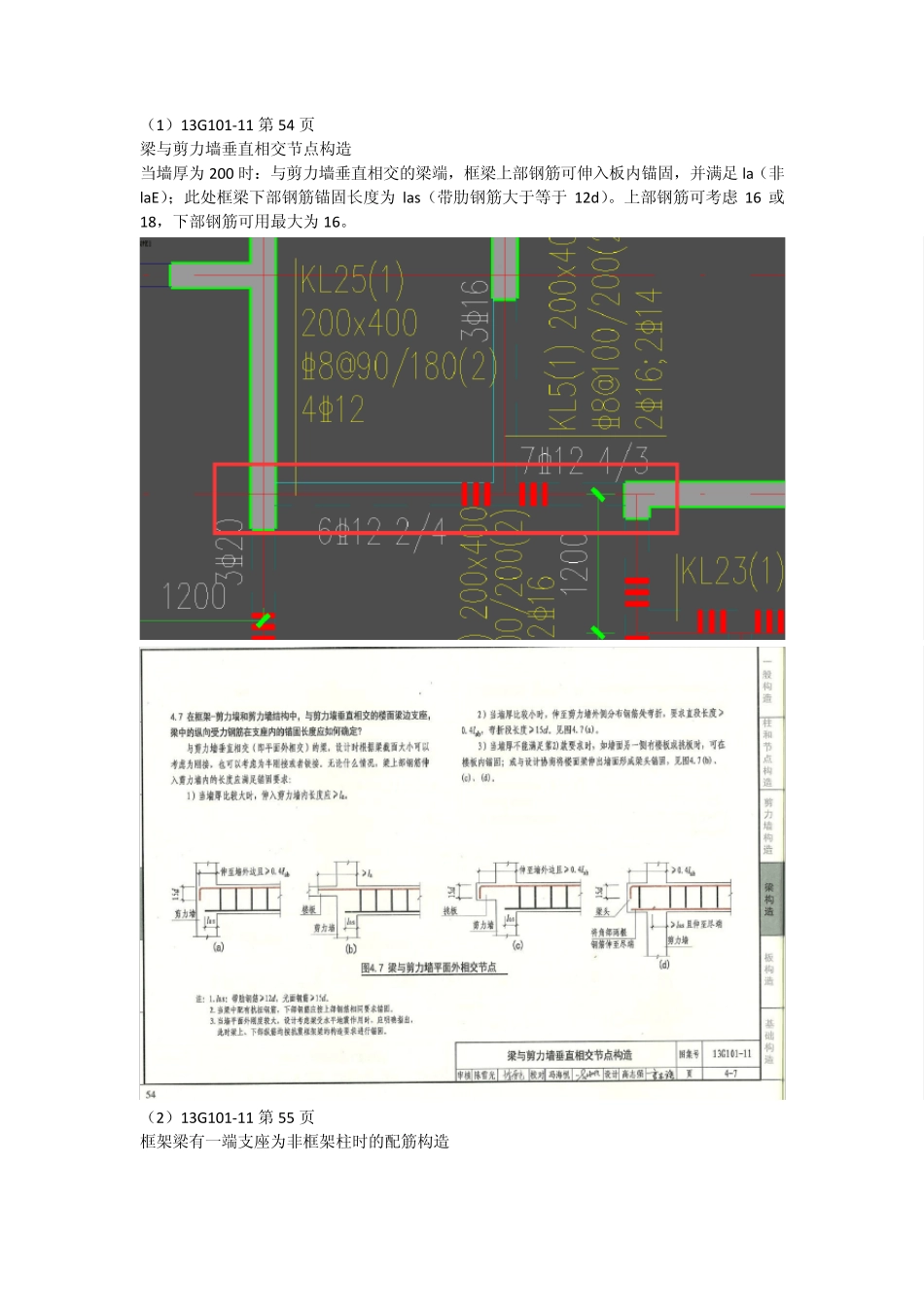

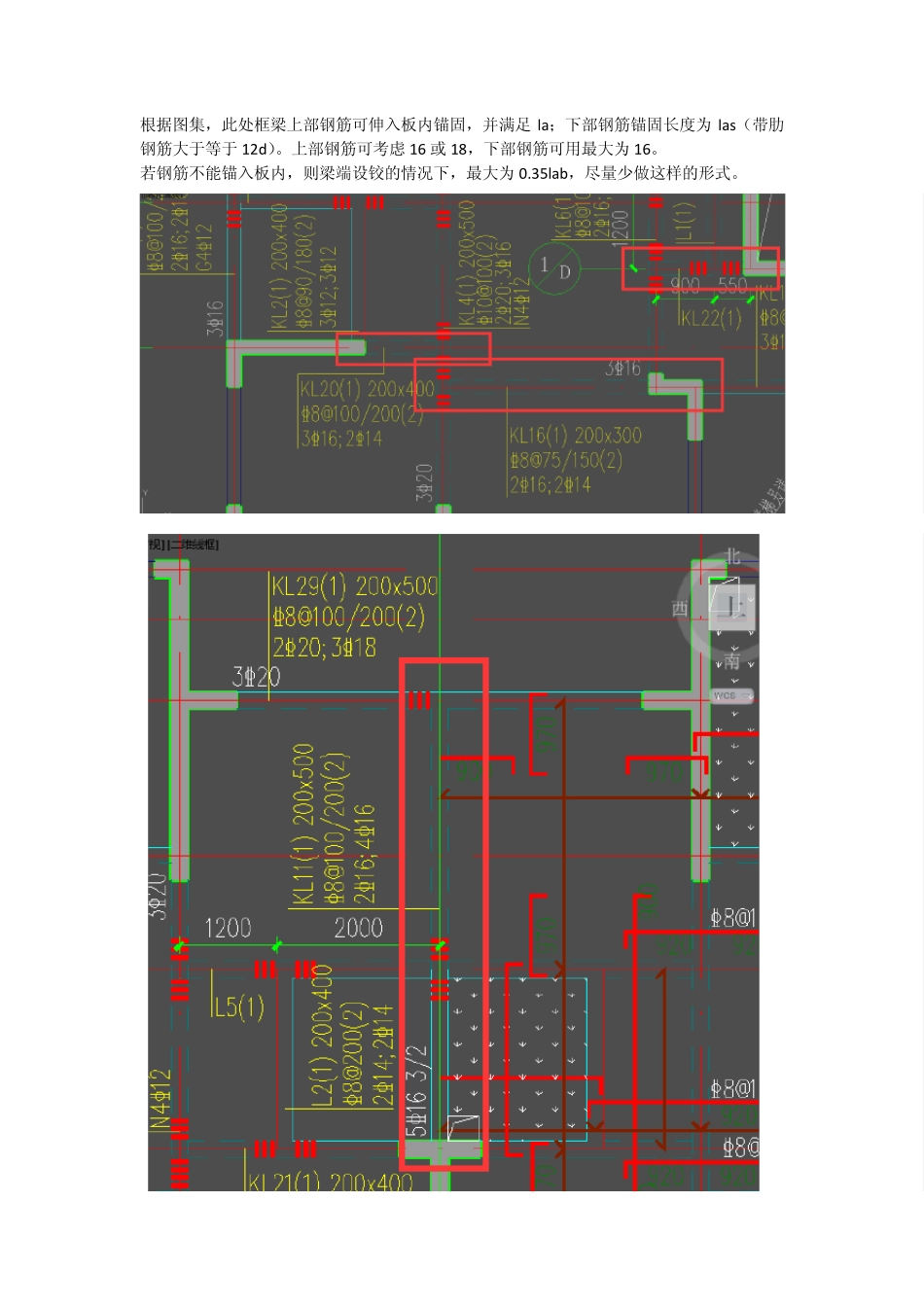

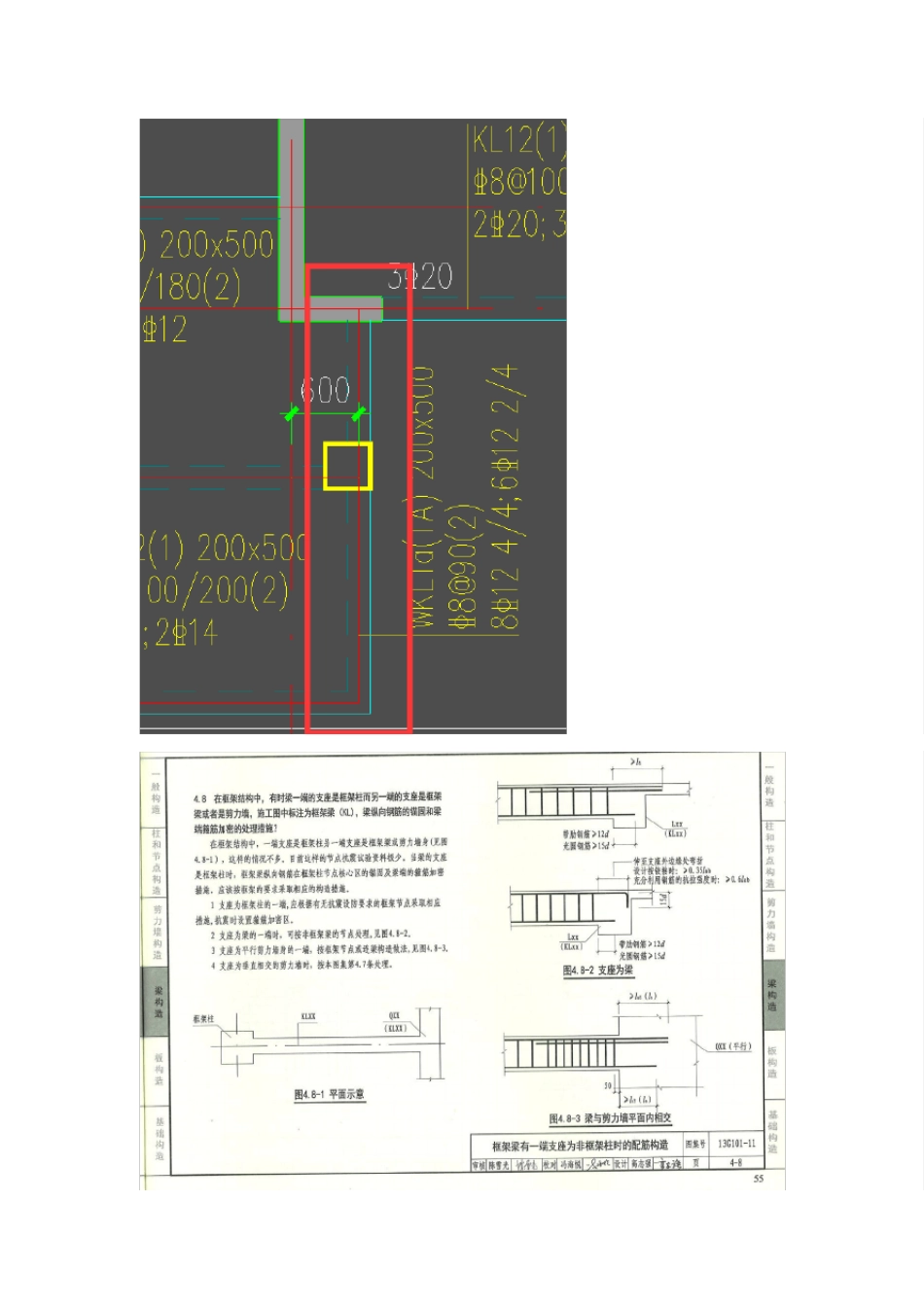

（1）13G101-11 第54 页 梁与剪力墙垂直相交节点构造 当墙厚为200 时：与剪力墙垂直相交的梁端，框梁上部钢筋可伸入板内锚固，并满足la（非laE）；此处框梁下部钢筋锚固长度为las （带肋钢筋大于等于12d）。上部钢筋可考虑 16 或18，下部钢筋可用最大为16。 （2）13G101-11 第55 页 框架梁有一端支座为非框架柱时的配筋构造 根据图集，此处框梁上部钢筋可伸入板内锚固，并满足la；下部钢筋锚固长度为las（带肋钢筋大于等于12d）。上部钢筋可考虑 16 或 18，下部钢筋可用最大为16。 若钢筋不能锚入板内，则梁端设铰的情况下，最大为0.35lab，尽量少做这样的形式。 （3）13G101-11 第58 页 非框架梁端支座上部钢筋构造 次梁上部钢筋可锚固在板内并满足la； 不能锚固在板内时，按铰接，直段长度大于等于0.35lab。次梁本身可认为都是铰接。 设计按铰接时，或充分利用钢筋强度时，应在设计文件中注明或由设计人员确定。 （3）13G101-11 第59 页 非框架梁端支座下部钢筋构造 满足las 即可。不弯锚情况最大可用16（C30-HRB400），若设置弯锚可用钢筋更大 注意：非框架梁若受扭则，上部下部钢筋都要满足“充分利用钢筋的抗拉强度”0.6lab. 见 13G101-11 第60 页 （5）此时还有情况没有考虑到 框梁两端在剪力墙平面外，可认为是半刚接，不能按铰接配筋，要按刚接的处理方式。当墙墙厚 200 时（C30-HRB400），两侧又没有板时可锚入钢筋时，钢筋直径最好不要超过 14。用14 已经是超过了 0.4labE，当一二级时，通长筋不能小于 14，不符合规范难免了。 （6）连梁纵向受力钢筋在墙内直线锚固长度不小于 laE，且不小于 600m m ，若墙垛本身不足此数值怎么处理？尽量避免此种结构布置。 （7 ）纯属本人理解，欢迎指正。
