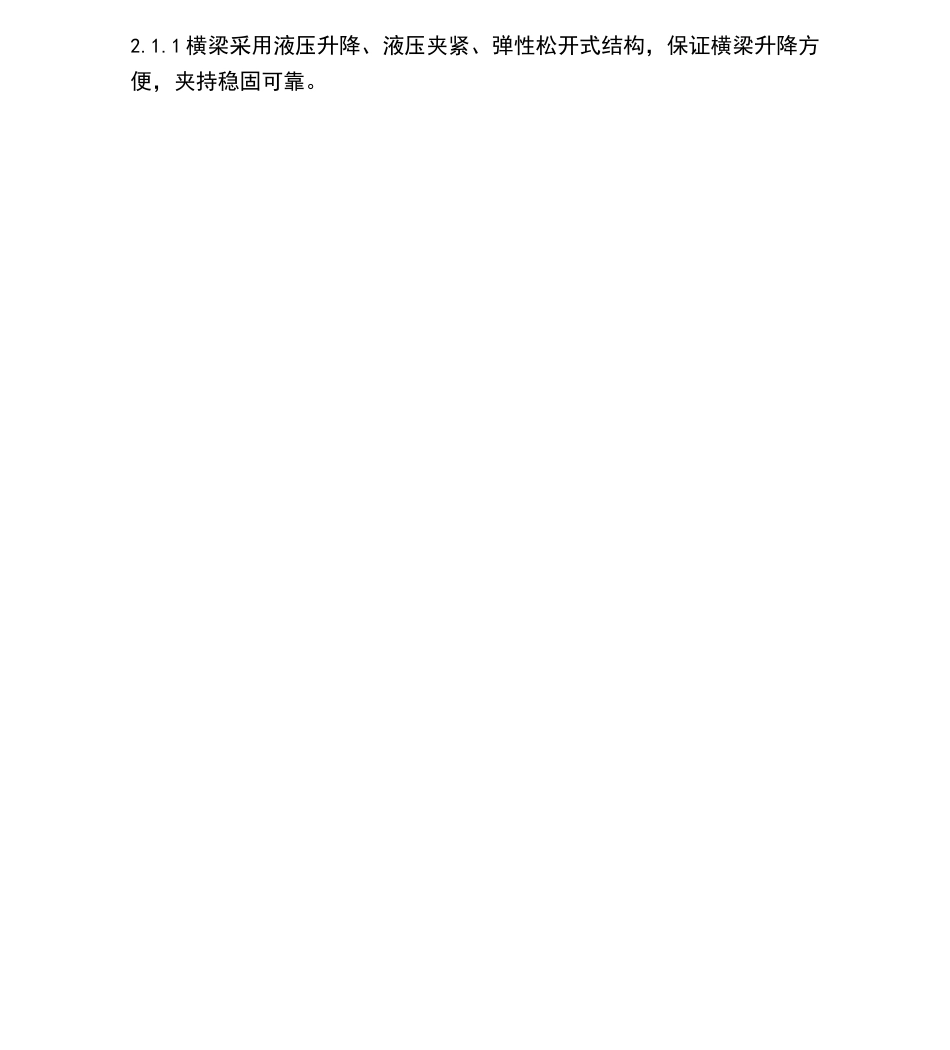

技术方案PWS-E1000电液伺服动静万能试验机济南鸿君试验机制造有限公司2012 年 12 月PWS-E1000 电液伺服动静万能试验机技术方案1、简介:1000kN 电液伺服动静万能试验机是济南试金开发的 PWS 系列试验机之一，该试验机采用试金成熟的动静态电液伺服试验技术，利用单元化、标准化、模块化设计手段设计制造，从而大大提高了系统的稳定性和可靠性，系统的关键单元和元件均采用当今国际先进技术制造，整个试验系统的整体性能与国际著名动态试验机公司相当。1000kN 电液伺服疲劳试验机主要用于金属材料及结构件的动态疲劳试验，和静态拉、压、弯、剪力学性能试验。是高校、科研院所、企业等进行材料试验的理想设备。2 方案描述：该方案描述的试验机主要进行各种零部件的静态力学试验和动态疲劳试验。该试验机主要由主机（上置试金伺服直线作动器NCA1000）、德国 DOLI 公司全数字伺服控制器 EDC580 及相关软件、以及其他必要的附件等组成。系统进行工作的基本原理如下图。2.1 主机：主机为四立柱框架式结构，伺服直线作动器上置。2.1.1 横梁采用液压升降、液压夹紧、弹性松开式结构，保证横梁升降方便，夹持稳固可靠。2.5.2 油源至主机液压滤油蓄能稳压模块之间的高压油管按 7m 国产管件配置，其他所有液压管件、高压胶管均采用进口美国 PARKER 公司产品，以保证整个系统无渗漏油现象。2.5.3 配滤芯 3 件3 主要技术性能指标：3.1 最大静态试验力：土 1OOOkN，示值精度每档 20%起土 1%。3.2 最大动态试验力：±1000kN，。3.3 油缸最大行程：800mm，示值精度 20%起土 1%FS。3.4 频率范围：0.01—20Hz（1Hz 时振幅土 8mm）3.5 主要试验波形：正弦波、方波、三角波、斜波以及外部输入波形。3.6 试验空间:最大试验空间（负荷传感器下端面至工作台）：1800mm。3.7 立柱净间距：840mmX500mm。3.8 泵站流量：230L/min,21Mpa,电机功率 110Kw.4系统主要配置清单：（关键零部件选用进口配置序号项目名称数量1主机（1）机架（含立柱、横梁、工作台等）1 套（2）伺服直线油缸1 套（3）咼速密封兀件~~玉1 套（4）流体连接件及咼压胶管（美国PARKE）1 套1III\|\^/（5）伺服阀1 只（6）位移传感器1 只（7）负荷传感器1 只（8）液压元件1 套（9）横梁驱动模块1 套2230L/min恒压伺服泵站（1）油箱及底座1 只（2）电机1 台（3）内啮合齿轮泵油泵（日本 NACH）11 台（4）主溢流阀（日本 NACH）11 只（5）冷却器1 只（6...
