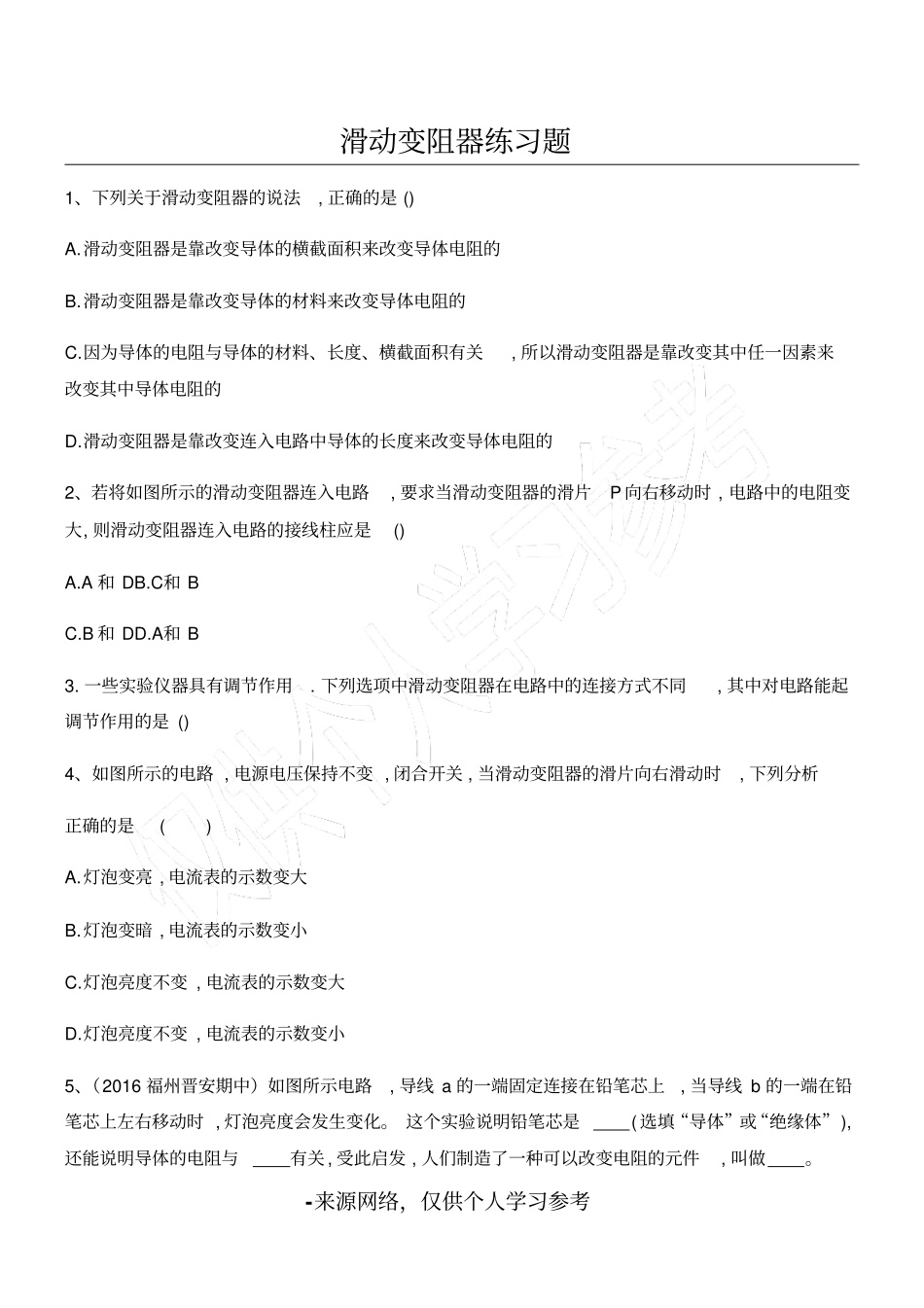

-来源网络，仅供个人学习参考滑动变阻器练习题1、下列关于滑动变阻器的说法, 正确的是 () A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关, 所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路, 要求当滑动变阻器的滑片P 向右移动时 , 电路中的电阻变大, 则滑动变阻器连入电路的接线柱应是() A.A 和 DB.C和 B C.B 和 DD.A和 B 3. 一些实验仪器具有调节作用. 下列选项中滑动变阻器在电路中的连接方式不同, 其中对电路能起调节作用的是 () 4、如图所示的电路 , 电源电压保持不变 , 闭合开关 , 当滑动变阻器的滑片向右滑动时, 下列分析正确的是( ) A.灯泡变亮 , 电流表的示数变大B.灯泡变暗 , 电流表的示数变小C.灯泡亮度不变 , 电流表的示数变大D.灯泡亮度不变 , 电流表的示数变小5、（2016 福州晋安期中）如图所示电路, 导线 a 的一端固定连接在铅笔芯上, 当导线 b 的一端在铅笔芯上左右移动时 , 灯泡亮度会发生变化。 这个实验说明铅笔芯是( 选填“导体”或“绝缘体”),还能说明导体的电阻与有关 , 受此启发 , 人们制造了一种可以改变电阻的元件, 叫做。-来源网络，仅供个人学习参考6、用笔画线代替导线 , 将图中元件连接成电路 , 要求 : 向右移动滑片 , 灯泡变亮 . 7、如图所示是“滑动变阻器改变电路中的电流”的实物图, 请你在虚线框内画出与实物图相对应的电路图。1、“三看法”判断滑动变阻器阻值变化一看柱 : 弄清滑动变阻器连入电路的两个接线柱。二看丝 : 弄清连入电路的电阻丝是哪一部分。三看变化 : 根据滑片 P 的移动分析接入电路中的电阻丝长度的变化, 从而明确接入电路中的电阻的变化。2、滑动变阻器接法规律知识擂台1. 在如图所示的电路中 , 用滑动变阻器调节灯的亮度, 若要求滑片 P向右端滑动时灯泡逐渐变暗, 则下列接法正确的是 ( ) A.M接 C,N接 B B.M 接 A,N 接 B C.M接 C,N接 D D.M接 A,N 接 D 2、（2016 庆阳宁县月考） 如图所示 , 滑动变阻器有 4 个接线柱 , 使用时只需接入其中2 个, 因此有几种接法 . 在这些接法中 , 不能改变电阻大小并且可能损坏仪器的接法是( ) A.接 A 和 D B. 接...
