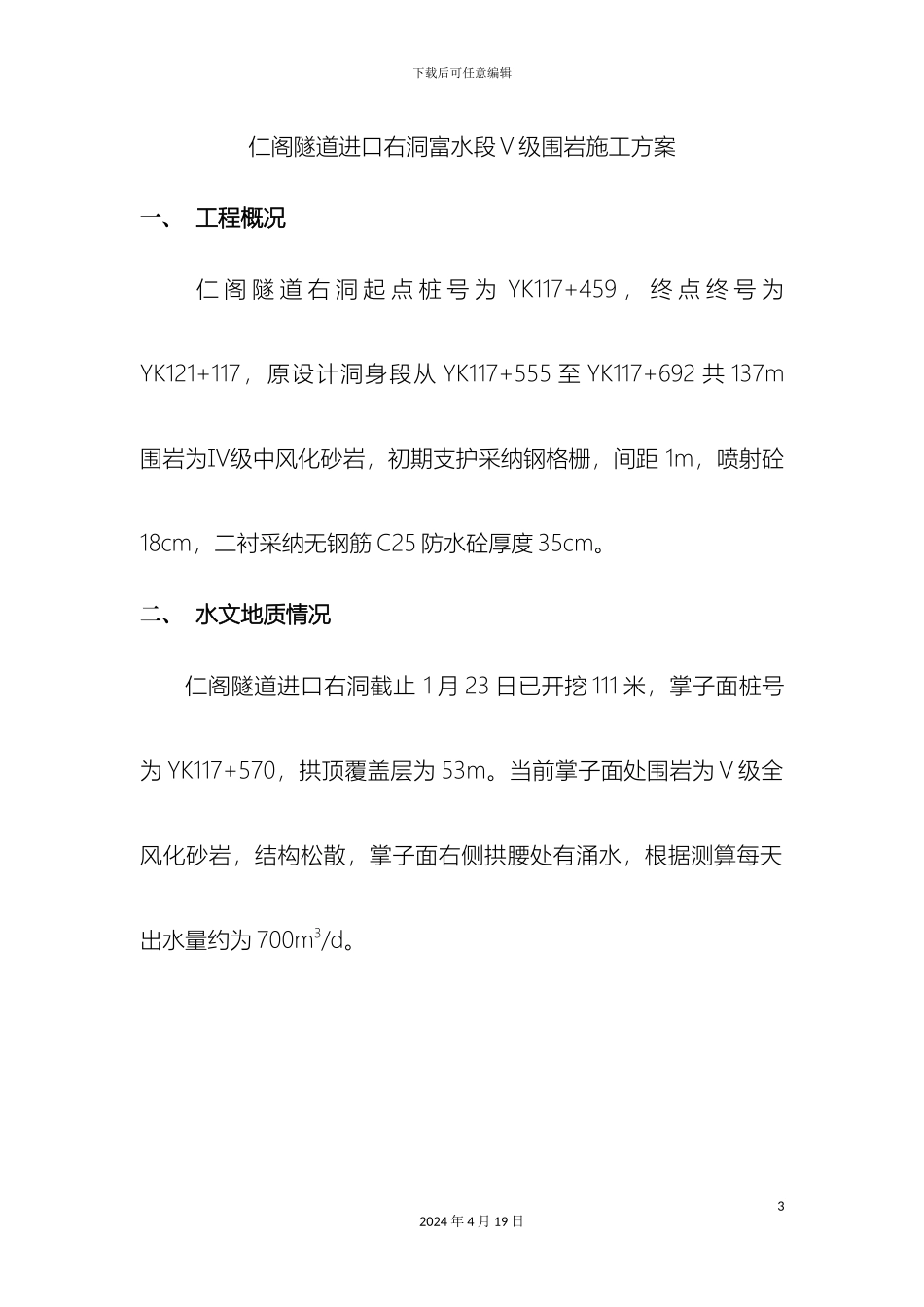

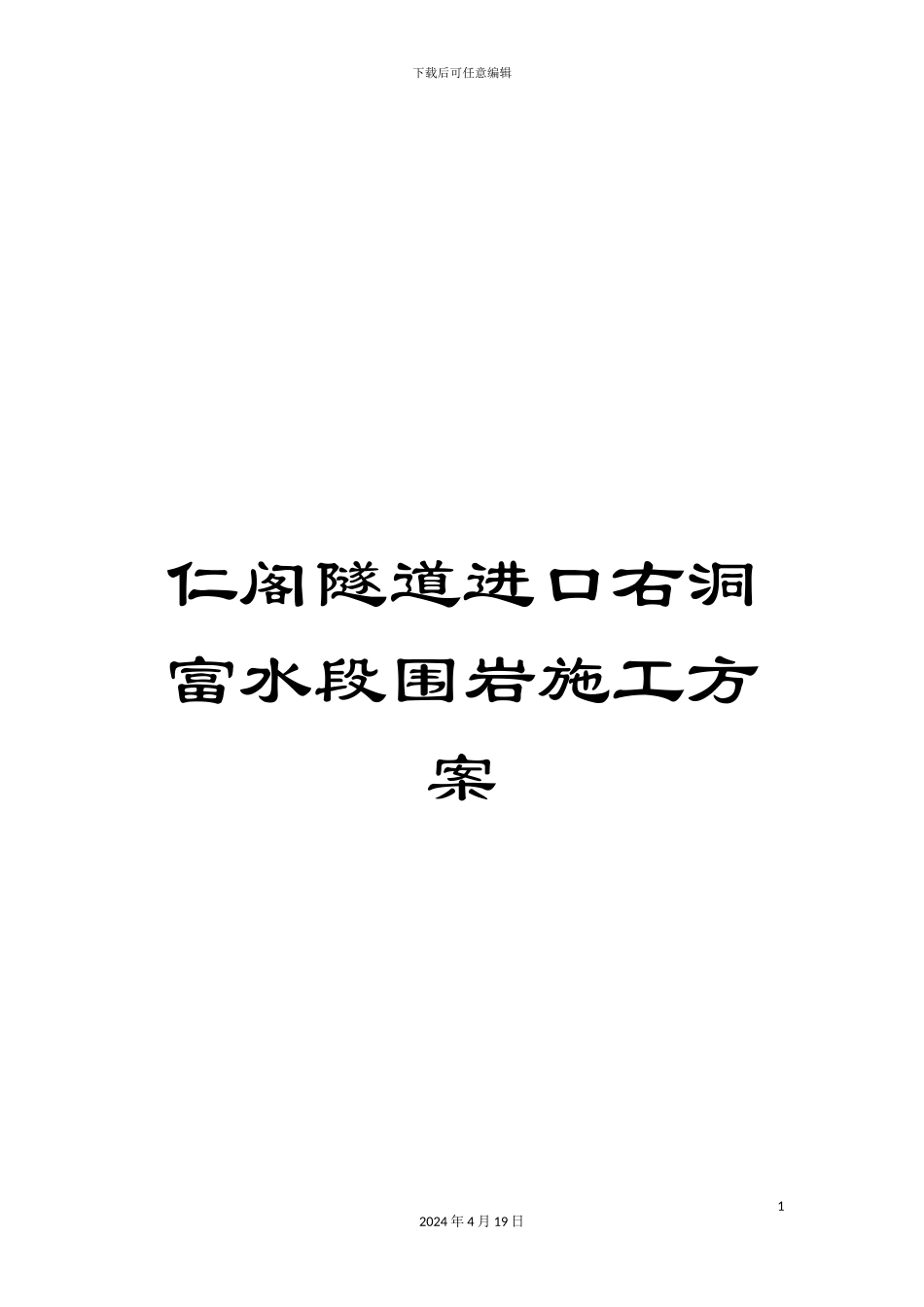

下载后可任意编辑仁阁隧道进口右洞富水段围岩施工方案12024 年 4 月 19 日下载后可任意编辑福建龙岩双永高速公路 A3 标仁阁隧道进口右洞富水段Ⅴ级围岩施工方案中铁十五局集团龙岩双永高速公路A3 标项目经理部22024 年 4 月 19 日下载后可任意编辑仁阁隧道进口右洞富水段Ⅴ级围岩施工方案一、 工程概况仁 阁 隧 道 右 洞 起 点 桩 号 为 YK117+459 ， 终 点 终 号 为YK121+117，原设计洞身段从 YK117+555 至 YK117+692 共 137m围岩为Ⅳ级中风化砂岩，初期支护采纳钢格栅，间距 1m，喷射砼18cm，二衬采纳无钢筋 C25 防水砼厚度 35cm。二、 水文地质情况仁阁隧道进口右洞截止 1 月 23 日已开挖 111 米，掌子面桩号为 YK117+570，拱顶覆盖层为 53m。当前掌子面处围岩为Ⅴ级全风化砂岩，结构松散，掌子面右侧拱腰处有涌水，根据测算每天出水量约为 700m3/d。32024 年 4 月 19 日下载后可任意编辑掌子面素描图 ① 处区域为青色的弱风化砂岩为一夹层。 ② 处区域为黄色的全风化砂岩。③ 处为涌状流水，日出水量约 700m3/d。由于隧道的涌水，造成原地表处供应下游小潭村生活用水的水源点水位下降，当前小潭村民已多次反映饮用水流量减少，要求其处理。当前由于地下水的下降而未造成地表下沉。由于围岩的渗透系数比较大造成地下水很丰富，根据超前地质预报及地质钻探资料的分析，估量此段富水带 V 级围岩长度在150m 左右。出水点主要集中在拱腰处，拱顶无渗水。三、 富水段 V 级围岩施工方案42024 年 4 月 19 日下载后可任意编辑当前根据掌子面围岩渗水情况且右洞右侧原地面高于洞顶标高，因此经综合比较，同时兼顾下游小潭村饮用水问题及地下水堵排相结合的原则，建议施工方案如下：1、由于地下水从隧道内流出，造成下游小潭村生活用水减少，为保证下游小潭村饮用水建议在 YK117+570 右侧原地面增设机井抽水，同时能够起到降低地下水，引排地下水，降低隧道内出水量。2、由于原设计围岩为Ⅳ中风化砂岩而实际为 V 级全风化砂岩且地下水丰富，因此建议为保证隧道支撑刚度支护采纳 Z5-1 型（带仰拱）即初支采纳 Ι18 工字钢，间距 50cm，C25 喷射砼厚度24cm ， 二 衬 采 纳 厚 度 为45cm的 钢 筋 砼 。 3、由于拱部无渗水，围岩为 V 级全风化砂岩，实行三台阶开挖52024 年 4 月 19 日下载后可任意编辑法，上台阶开挖高度为 3m，作为导洞用于探明前...
