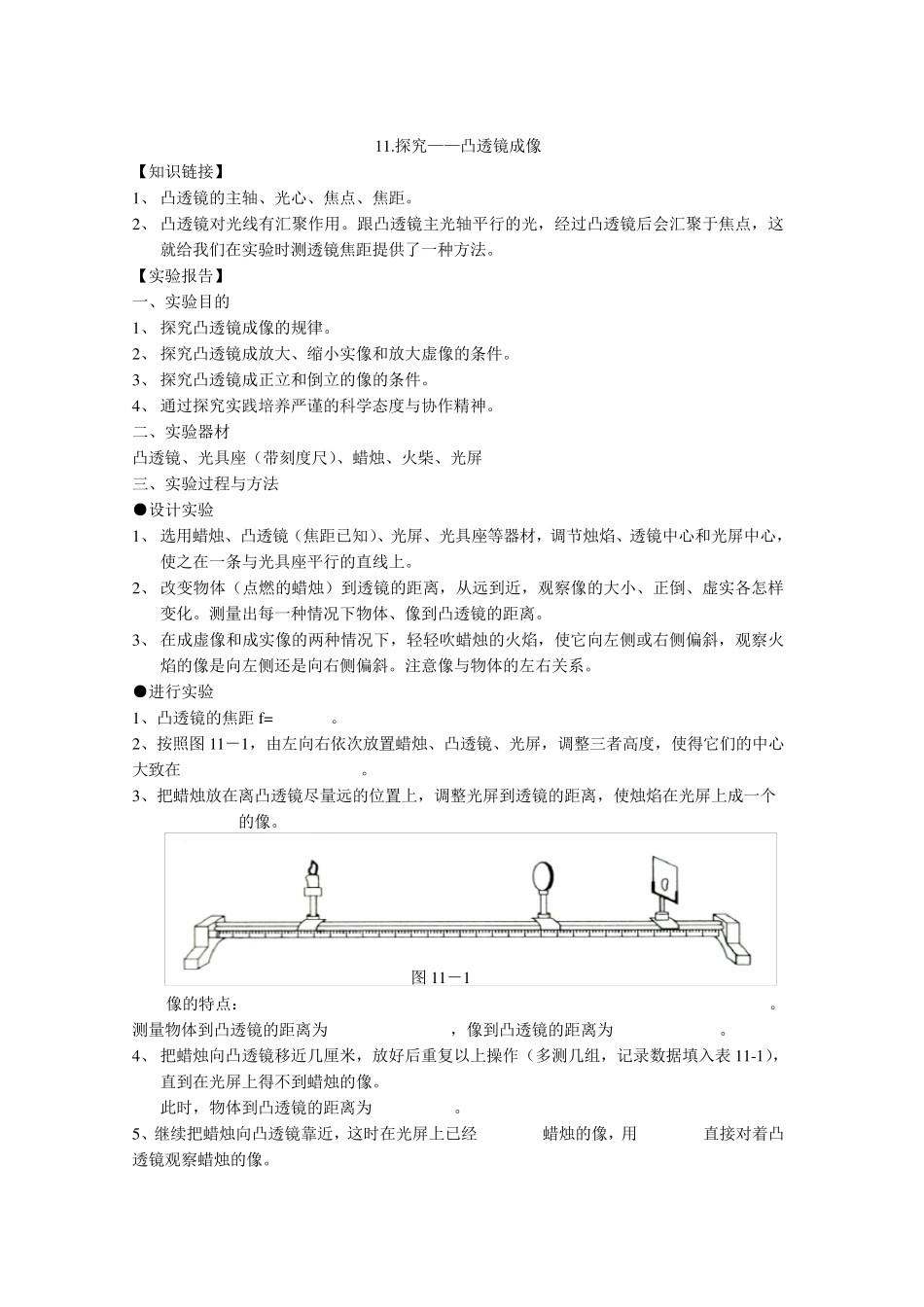

11.探究——凸透镜成像 【知识链接】 1、 凸透镜的主轴、光心、焦点、焦距。 2、 凸透镜对光线有汇聚作用。跟凸透镜主光轴平行的光，经过凸透镜后会汇聚于焦点，这就给我们在实验时测透镜焦距提供了一种方法。 【实验报告】 一、实验目的 1、 探究凸透镜成像的规律。 2、 探究凸透镜成放大、缩小实像和放大虚像的条件。 3、 探究凸透镜成正立和倒立的像的条件。 4、 通过探究实践培养严谨的科学态度与协作精神。 二、实验器材 凸透镜、光具座（带刻度尺）、蜡烛、火柴、光屏 三、实验过程与方法 ●设计实验 1、 选用蜡烛、凸透镜（焦距已知）、光屏、光具座等器材，调节烛焰、透镜中心和光屏中心，使之在一条与光具座平行的直线上。 2、 改变物体（点燃的蜡烛）到透镜的距离，从远到近，观察像的大小、正倒、虚实各怎样变化。测量出每一种情况下物体、像到凸透镜的距离。 3、 在成虚像和成实像的两种情况下，轻轻吹蜡烛的火焰，使它向左侧或右侧偏斜，观察火焰的像是向左侧还是向右侧偏斜。注意像与物体的左右关系。 ●进行实验 1、凸透镜的焦距 f= 。 2、按照图 11－1，由左向右依次放置蜡烛、凸透镜、光屏，调整三者高度，使得它们的中心大致在 。 3、把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在光屏上成一个 的像。 图 11－1 像的特点： 。 测量物体到凸透镜的距离为 ，像到凸透镜的距离为 。 4、 把蜡烛向凸透镜移近几厘米，放好后重复以上操作（多测几组，记录数据填入表 11-1），直到在光屏上得不到蜡烛的像。 此时，物体到凸透镜的距离为 。 5、继续把蜡烛向凸透镜靠近，这时在光屏上已经 蜡烛的像，用 直接对着凸透镜观察蜡烛的像。 像 的 特 点 ： 。 按 上 述 步 骤 操 作 ， 把 数 据 记 入 表 11－ 1(f= )。 物 体 到 凸 透 镜 的 距 离 /cm 像 到 凸 透 镜 的 距 离 /cm 像 的 大 小（ 放 大 或 缩 小 ） 像 的 正 、 倒 表 11－ 1 ● 分 析 与 论 证 凸 透 镜 成 像 的 规 律 是 什 么 ？ ● 评 估 实 验 中 如 果 不 知 道 凸 透 镜 的 焦 距 ， 如 何 比 较 准 确 的 测 出 ？ ● 交 流 与 其 他 同 学 的 实 验 现 象 和 数 据 进 行 比 较 ， 分 析 所 观 察 到 的 现 象 和 得 到 的 成 像 规 律...
