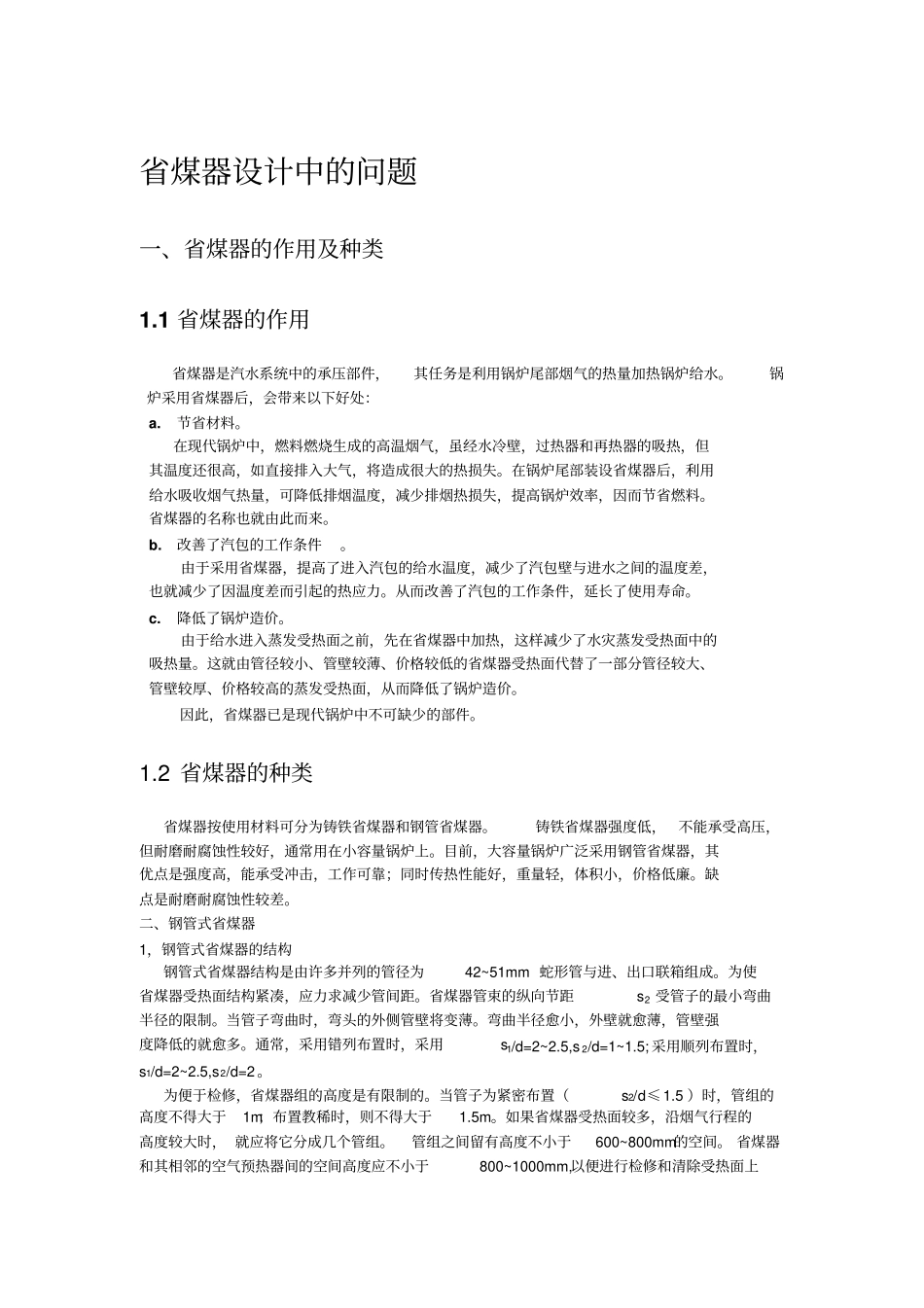

省煤器设计中的问题一、省煤器的作用及种类1.1 省煤器的作用省煤器是汽水系统中的承压部件，其任务是利用锅炉尾部烟气的热量加热锅炉给水。锅炉采用省煤器后，会带来以下好处：a.节省材料。在现代锅炉中，燃料燃烧生成的高温烟气，虽经水冷壁，过热器和再热器的吸热，但其温度还很高，如直接排入大气，将造成很大的热损失。在锅炉尾部装设省煤器后，利用给水吸收烟气热量，可降低排烟温度，减少排烟热损失，提高锅炉效率，因而节省燃料。省煤器的名称也就由此而来。b.改善了汽包的工作条件。由于采用省煤器，提高了进入汽包的给水温度，减少了汽包壁与进水之间的温度差，也就减少了因温度差而引起的热应力。从而改善了汽包的工作条件，延长了使用寿命。c.降低了锅炉造价。由于给水进入蒸发受热面之前，先在省煤器中加热，这样减少了水灾蒸发受热面中的吸热量。这就由管径较小、管壁较薄、价格较低的省煤器受热面代替了一部分管径较大、管壁较厚、价格较高的蒸发受热面，从而降低了锅炉造价。因此，省煤器已是现代锅炉中不可缺少的部件。1.2 省煤器的种类省煤器按使用材料可分为铸铁省煤器和钢管省煤器。铸铁省煤器强度低，不能承受高压，但耐磨耐腐蚀性较好，通常用在小容量锅炉上。目前，大容量锅炉广泛采用钢管省煤器，其优点是强度高，能承受冲击，工作可靠；同时传热性能好，重量轻，体积小，价格低廉。缺点是耐磨耐腐蚀性较差。二、钢管式省煤器1，钢管式省煤器的结构钢管式省煤器结构是由许多并列的管径为42~51mm 蛇形管与进、出口联箱组成。为使省煤器受热面结构紧凑，应力求减少管间距。省煤器管束的纵向节距s2 受管子的最小弯曲半径的限制。当管子弯曲时，弯头的外侧管壁将变薄。弯曲半径愈小，外壁就愈薄，管壁强度降低的就愈多。通常，采用错列布置时，采用s1/d=2~2.5,s 2/d=1~1.5; 采用顺列布置时，s1/d=2~2.5,s2/d=2 。为便于检修，省煤器组的高度是有限制的。当管子为紧密布置（s2/d≤1.5 ）时，管组的高度不得大于1m；布置教稀时，则不得大于1.5m。如果省煤器受热面较多，沿烟气行程的高度较大时， 就应将它分成几个管组。管组之间留有高度不小于600~800mm的空间。 省煤器和其相邻的空气预热器间的空间高度应不小于800~1000mm,以便进行检修和清除受热面上的积灰。省煤器一般多卧式布置在尾部烟道中。这既有利于停炉排除积水、减轻停炉期间的腐蚀；也有利于改善传热，节约金属。 其工作原理是水灾蛇形管内自下而上流动，...
