25项反措(继电保护)全解

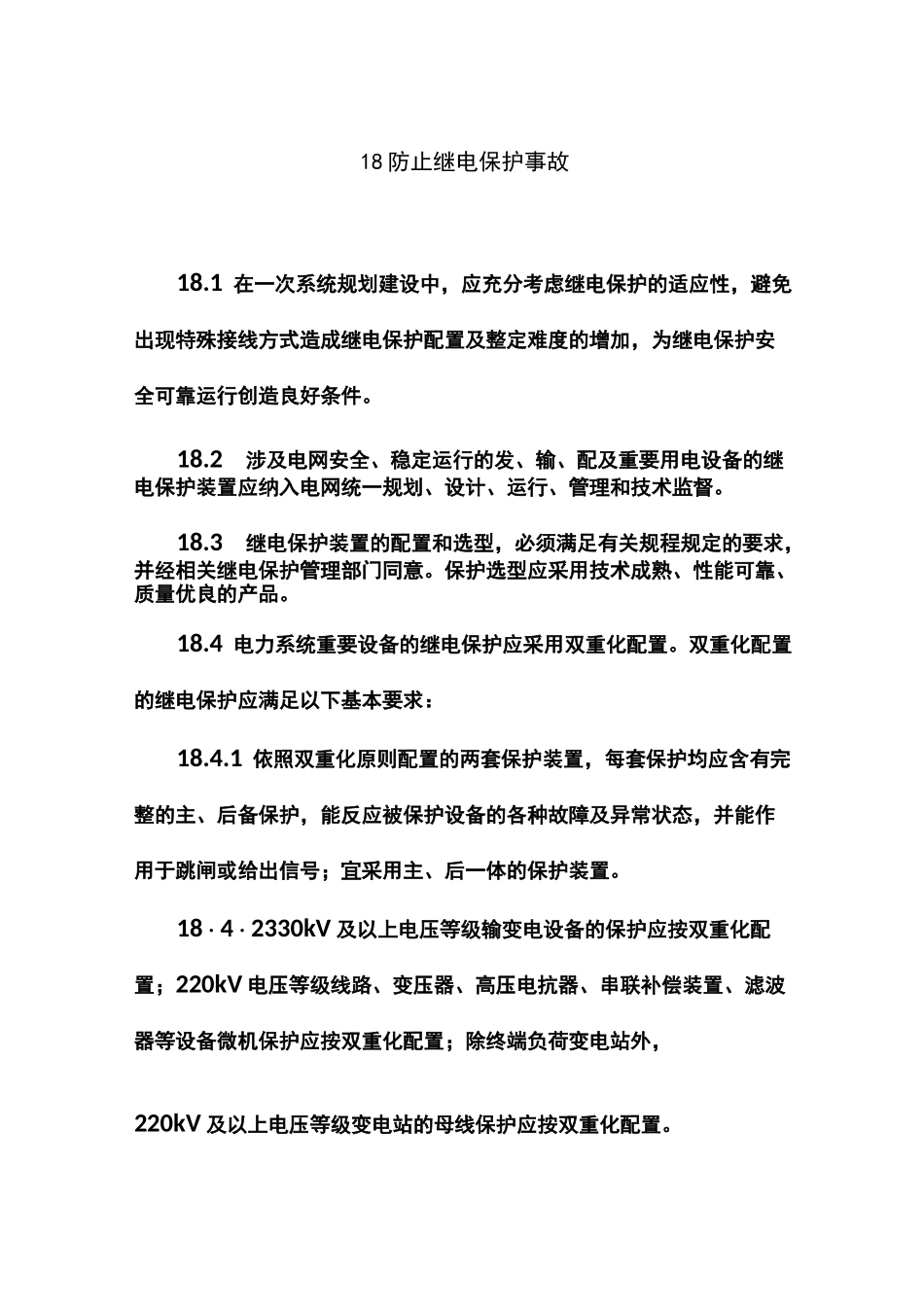

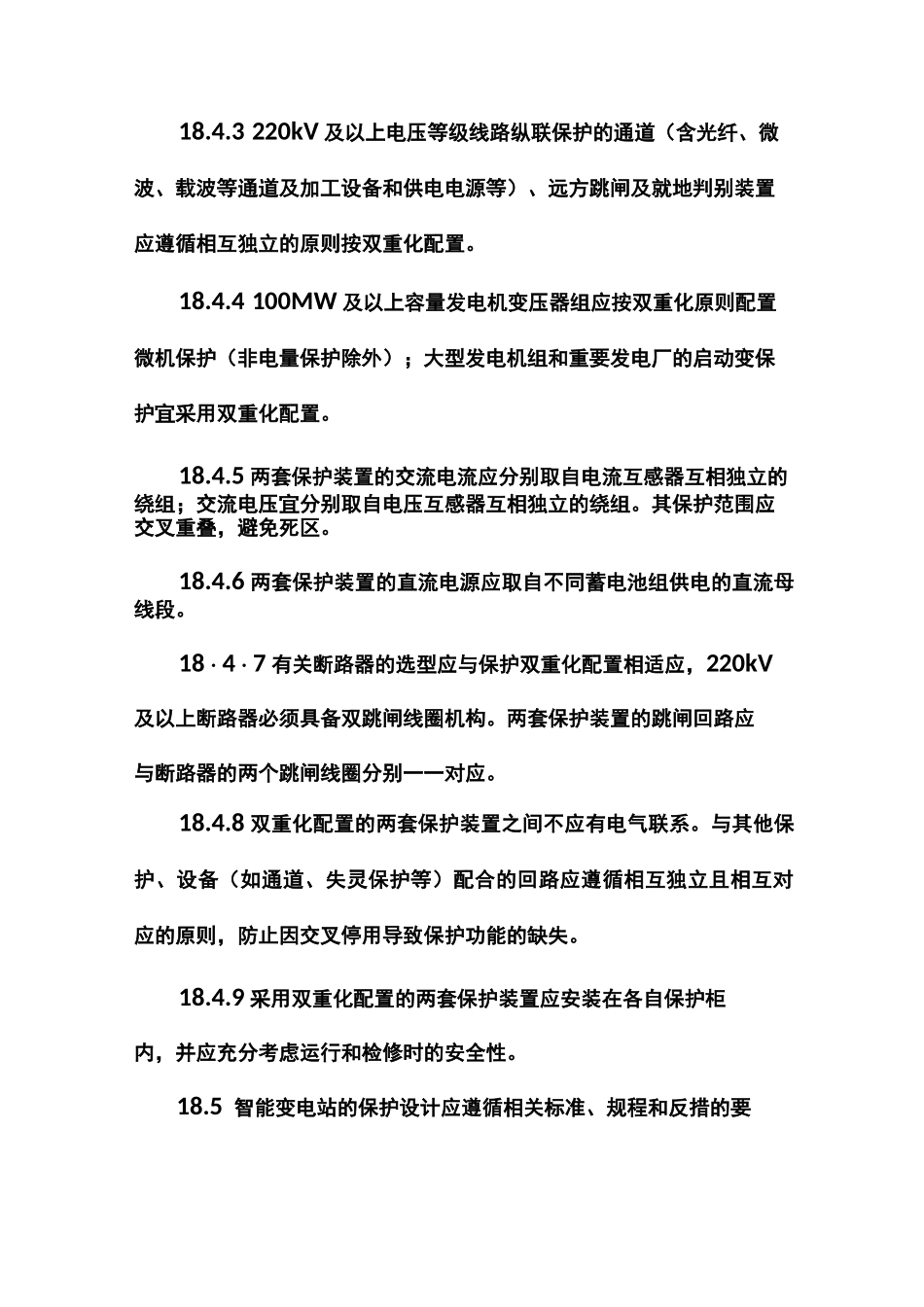

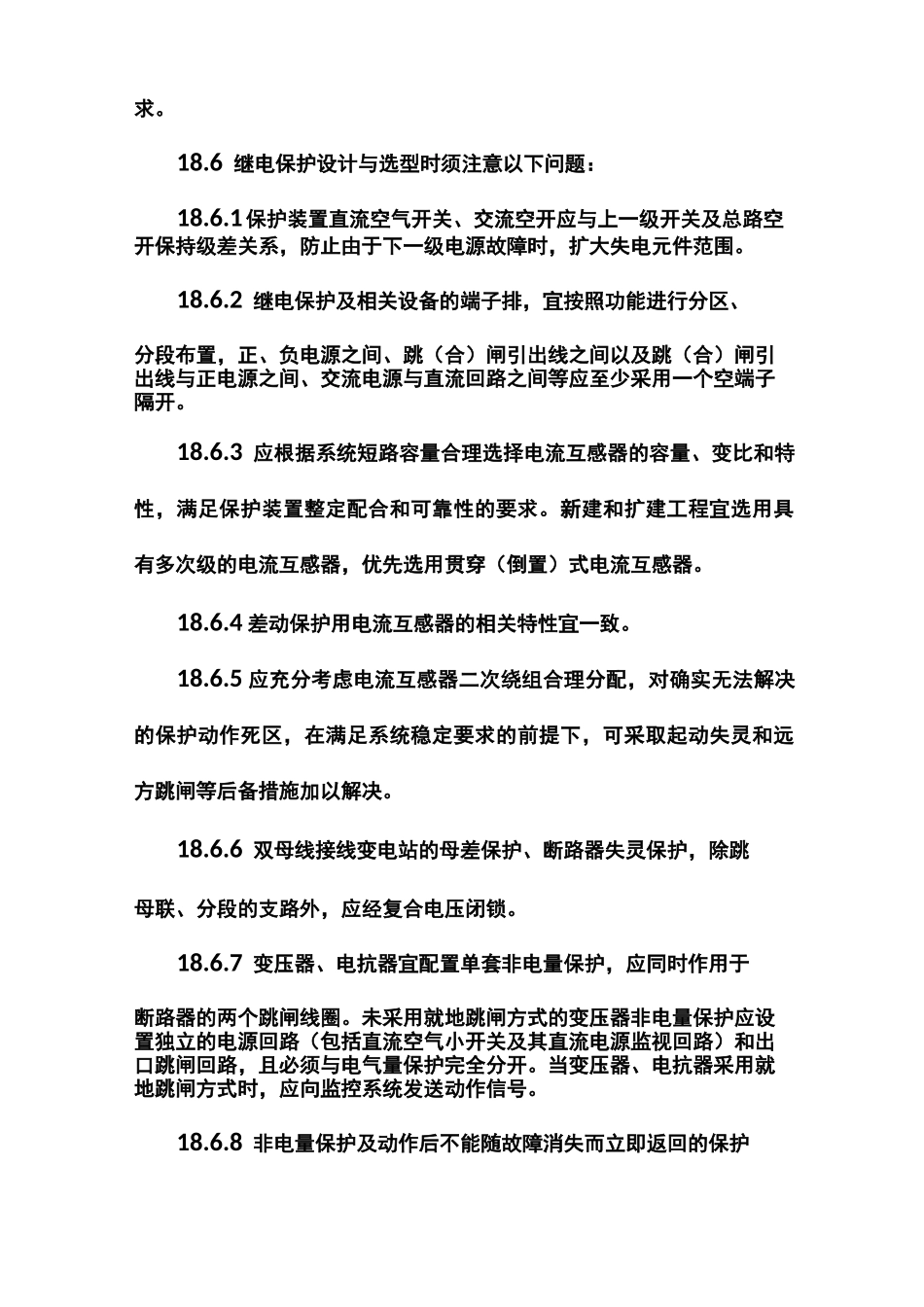

18 防止继电保护事故18.1 在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。18.2涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。18.3继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。保护选型应采用技术成熟、性能可靠、质量优良的产品。18.4 电力系统重要设备的继电保护应采用双重化配置。双重化配置的继电保护应满足以下基本要求：18.4.1 依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保护，能反应被保护设备的各种故障及异常状态，并能作用于跳闸或给出信号；宜采用主、后一体的保护装置。18・4・2330kV 及以上电压等级输变电设备的保护应按双重化配置；220kV 电压等级线路、变压器、高压电抗器、串联补偿装置、滤波器等设备微机保护应按双重化配置；除终端负荷变电站外，220kV 及以上电压等级变电站的母线保护应按双重化配置。18.4.3 220kV 及以上电压等级线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。18.4.4 100MW 及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）；大型发电机组和重要发电厂的启动变保护宜采用双重化配置。18.4.5 两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。其保护范围应交叉重叠，避免死区。18.4.6 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。18・4・7 有关断路器的选型应与保护双重化配置相适应，220kV及以上断路器必须具备双跳闸线圈机构。两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。18.4.8 双重化配置的两套保护装置之间不应有电气联系。与其他保护、设备（如通道、失灵保护等）配合的回路应遵循相互独立且相互对应的原则，防止因交叉停用导致保护功能的缺失。18.4.9 采用双重化配置的两套保护装置应安装在各自保护柜内，并应充分考虑运行和检修时的安全性。18.5 智能变电站的保护设计应遵循相关标准、规程和反措的要求。18.6 继电保护设计与选型时须注意以下问题：18.6.1 保护装置直流空气开关、交流空开应与上一级开关及总路空开保持级差关系，防...
