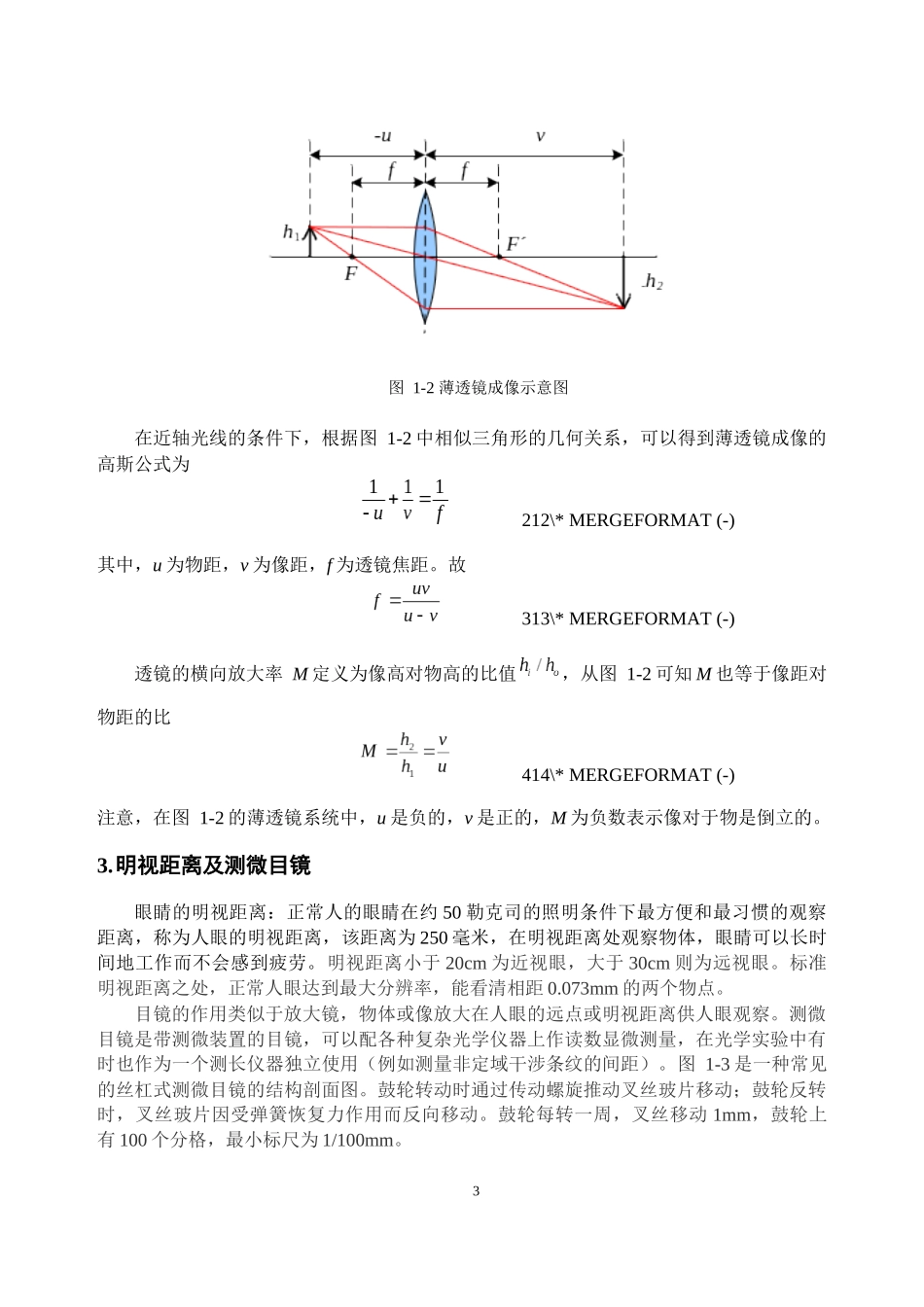

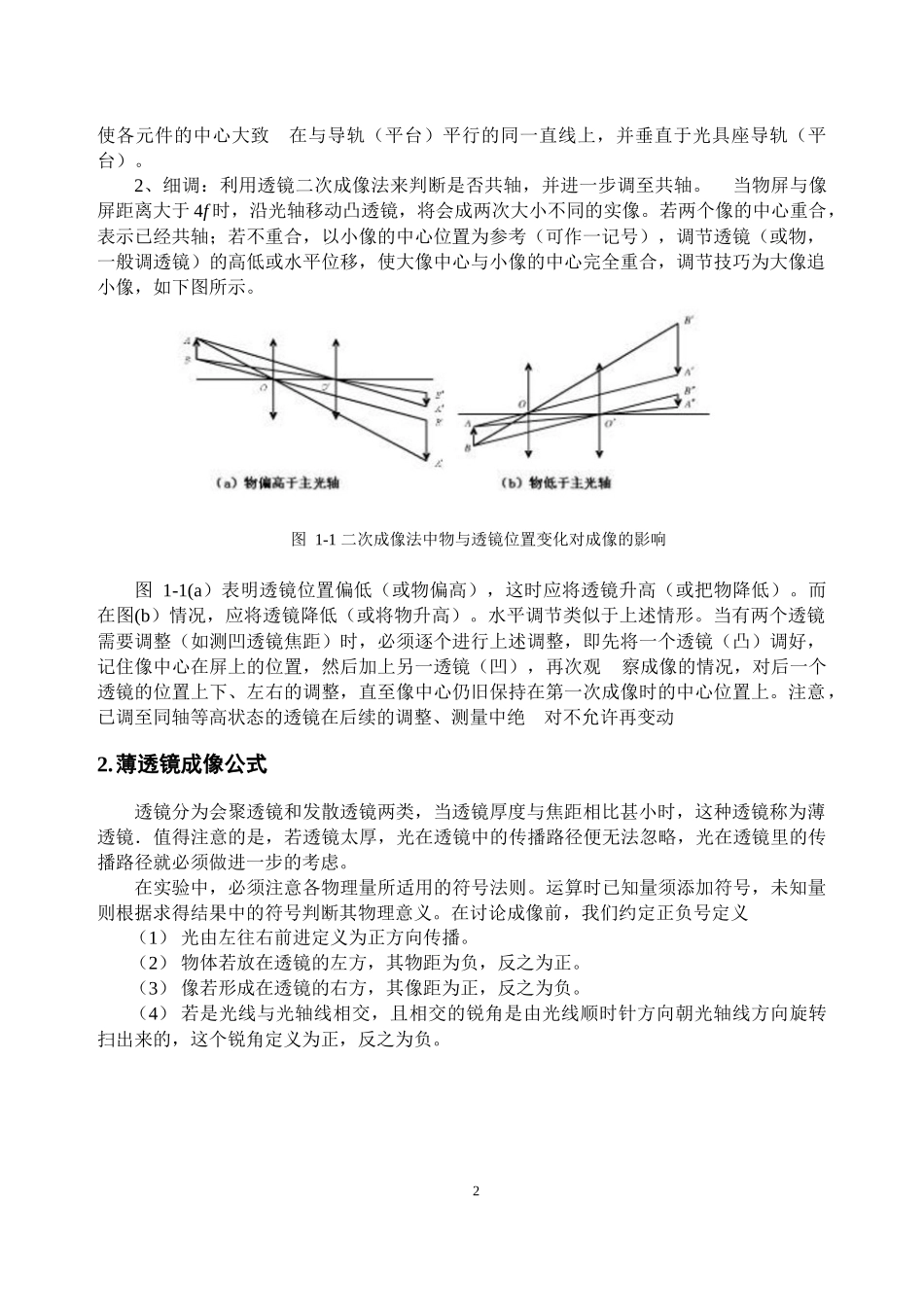

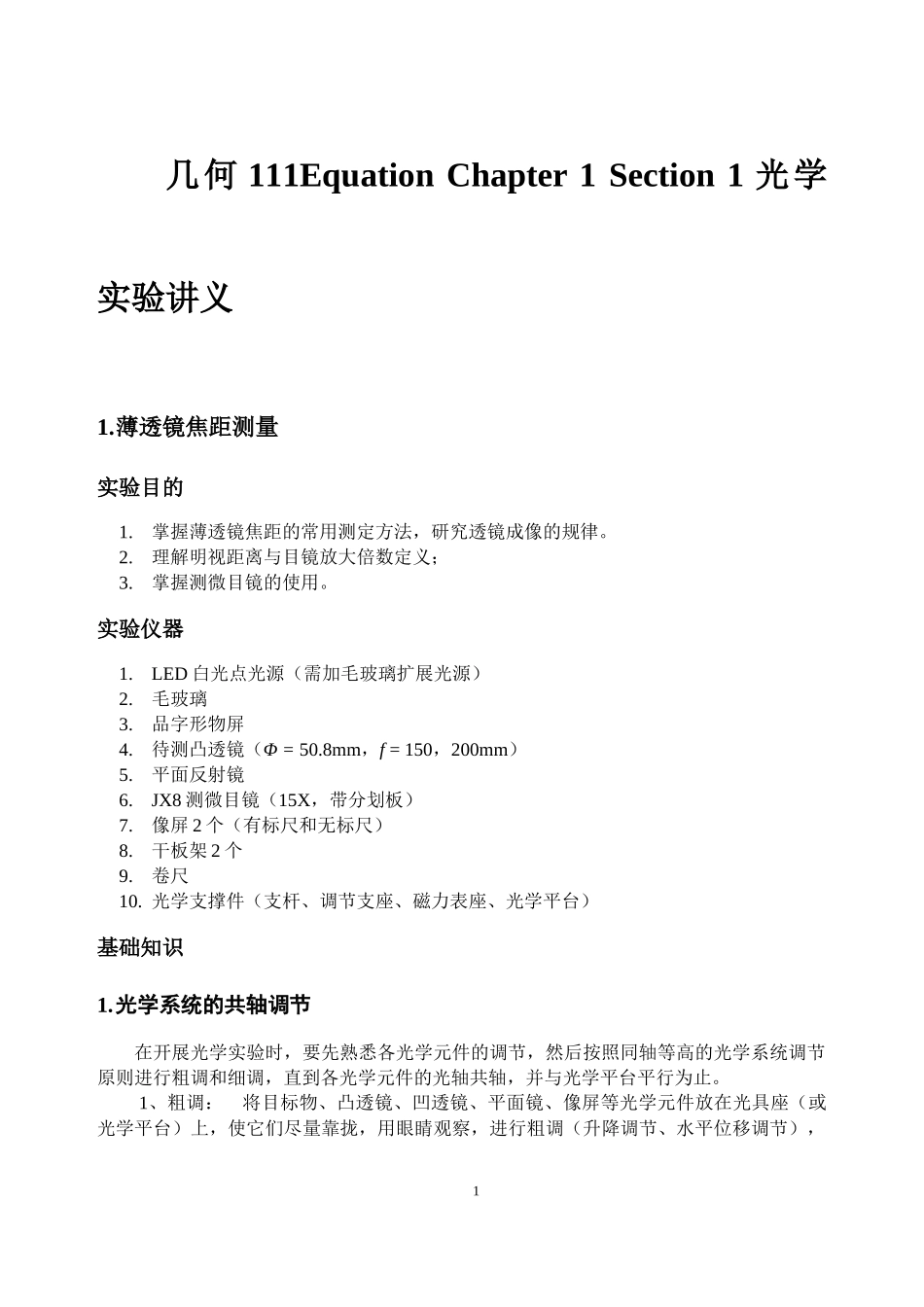

几何111EquationChapter1Section1光学实验讲义1.薄透镜焦距测量实验目的1.掌握薄透镜焦距的常用测定方法，研究透镜成像的规律。2.理解明视距离与目镜放大倍数定义；3.掌握测微目镜的使用。实验仪器1.LED白光点光源（需加毛玻璃扩展光源）2.毛玻璃3.品字形物屏4.待测凸透镜（Φ=50.8mm，f=150，200mm）5.平面反射镜6.JX8测微目镜（15X，带分划板）7.像屏2个（有标尺和无标尺）8.干板架2个9.卷尺10.光学支撑件（支杆、调节支座、磁力表座、光学平台）基础知识1.光学系统的共轴调节在开展光学实验时，要先熟悉各光学元件的调节，然后按照同轴等高的光学系统调节原则进行粗调和细调，直到各光学元件的光轴共轴，并与光学平台平行为止。1、粗调：将目标物、凸透镜、凹透镜、平面镜、像屏等光学元件放在光具座（或光学平台）上，使它们尽量靠拢，用眼睛观察，进行粗调（升降调节、水平位移调节），1使各元件的中心大致在与导轨（平台）平行的同一直线上，并垂直于光具座导轨（平台）。2、细调：利用透镜二次成像法来判断是否共轴，并进一步调至共轴。当物屏与像屏距离大于4f时，沿光轴移动凸透镜，将会成两次大小不同的实像。若两个像的中心重合，表示已经共轴；若不重合，以小像的中心位置为参考（可作一记号），调节透镜（或物，一般调透镜）的高低或水平位移，使大像中心与小像的中心完全重合，调节技巧为大像追小像，如下图所示。图1-1二次成像法中物与透镜位置变化对成像的影响图1-1(a）表明透镜位置偏低（或物偏高），这时应将透镜升高（或把物降低）。而在图(b）情况，应将透镜降低（或将物升高）。水平调节类似于上述情形。当有两个透镜需要调整（如测凹透镜焦距）时，必须逐个进行上述调整，即先将一个透镜（凸）调好，记住像中心在屏上的位置，然后加上另一透镜（凹），再次观察成像的情况，对后一个透镜的位置上下、左右的调整，直至像中心仍旧保持在第一次成像时的中心位置上。注意，已调至同轴等高状态的透镜在后续的调整、测量中绝对不允许再变动2.薄透镜成像公式透镜分为会聚透镜和发散透镜两类，当透镜厚度与焦距相比甚小时，这种透镜称为薄透镜．值得注意的是，若透镜太厚，光在透镜中的传播路径便无法忽略，光在透镜里的传播路径就必须做进一步的考虑。在实验中，必须注意各物理量所适用的符号法则。运算时已知量须添加符号，未知量则根据求得结果中的符号判断其物理意义。在讨论成像前，我们约定正负号定义（1）光由左往右前进定义为正方向传播。（2）物体若放在透镜的左方，其物距为负，反之为正。（3）像若形成在透镜的右方，其像距为正，反之为负。（4）若是光线与光轴线相交，且相交的锐角是由光线顺时针方向朝光轴线方向旋转扫出来的，这个锐角定义为正，反之为负。2图1-2薄透镜成像示意图在近轴光线的条件下，根据图1-2中相似三角形的几何关系，可以得到薄透镜成像的高斯公式为212\*MERGEFORMAT(-)其中，u为物距，v为像距，f为透镜焦距。故313\*MERGEFORMAT(-)透镜的横向放大率M定义为像高对物高的比值，从图1-2可知M也等于像距对物距的比414\*MERGEFORMAT(-)注意，在图1-2的薄透镜系统中，u是负的，v是正的，M为负数表示像对于物是倒立的。3.明视距离及测微目镜眼睛的明视距离：正常人的眼睛在约50勒克司的照明条件下最方便和最习惯的观察距离，称为人眼的明视距离，该距离为250毫米，在明视距离处观察物体，眼睛可以长时间地工作而不会感到疲劳。明视距离小于20cm为近视眼，大于30cm则为远视眼。标准明视距离之处，正常人眼达到最大分辨率，能看清相距0.073mm的两个物点。目镜的作用类似于放大镜，物体或像放大在人眼的远点或明视距离供人眼观察。测微目镜是带测微装置的目镜，可以配各种复杂光学仪器上作读数显微测量，在光学实验中有时也作为一个测长仪器独立使用（例如测量非定域干涉条纹的间距）。图1-3是一种常见的丝杠式测微目镜的结构剖面图。鼓轮转动时通过传动螺旋推动叉丝玻片移动；鼓轮反转时，叉丝玻片因受弹簧恢复力作用而反向移动。鼓轮每转一周，叉丝移动1mm，鼓轮上有100个分格，最小标尺为1/100mm。3图1-4表示通过目镜看到的固定分划板上的...
