天正结构教程 第 1 页 共 23 页 练习一
柱、基础平面图 目的：熟悉天正结构的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法
准备工作：新建一张图形
建立矩形轴网 菜单：轴网→矩形轴网（轴网→矩形轴网） 如果用户不是初次使用天正结构矩形轴网，程序出现提示： 生 成 方 法 : 1
生 成 新 数 据 /2
编 辑 旧 数 据/3

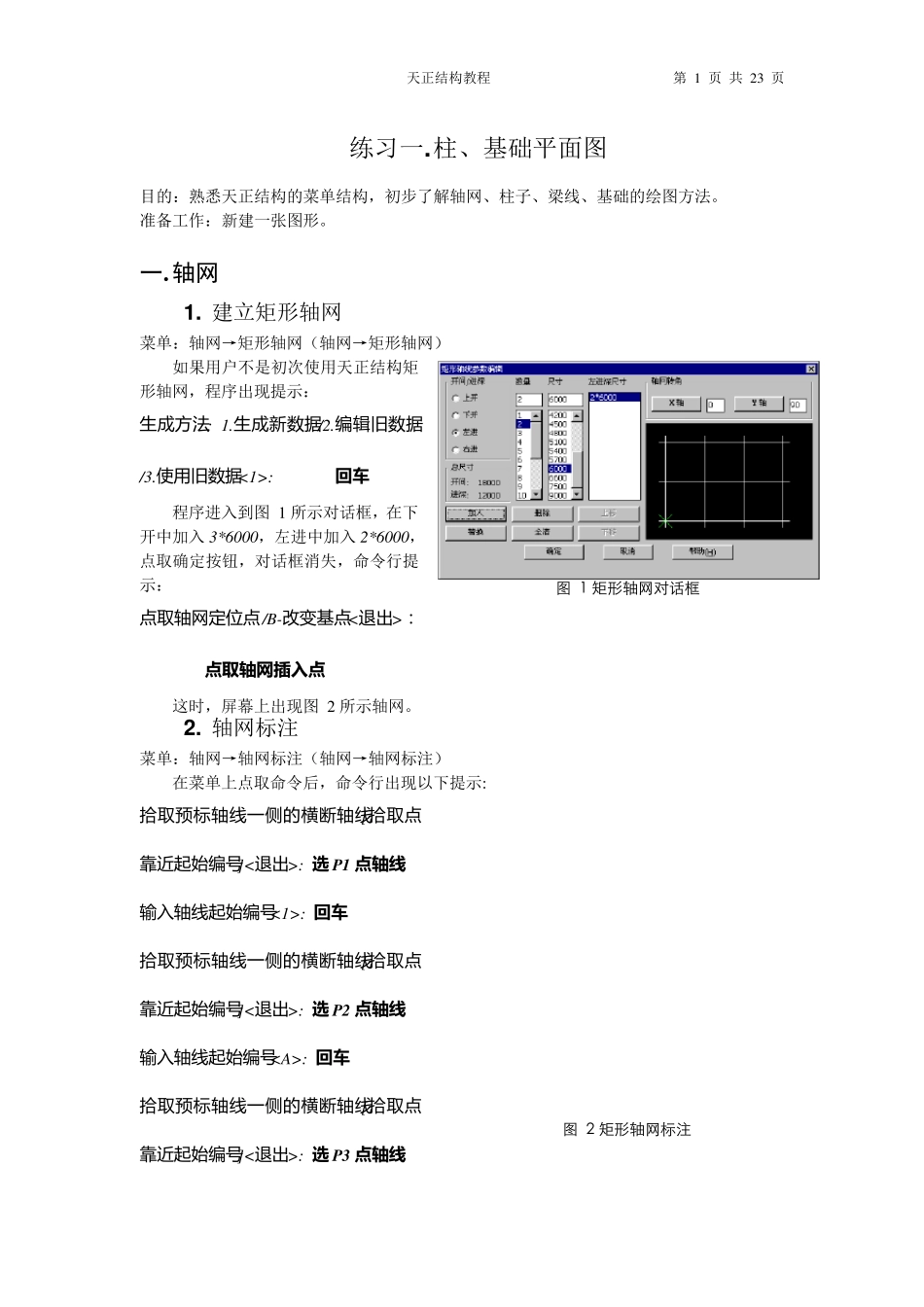

使 用 旧 数 据 : 回 车 程序进入到图 1 所示对话框，在下开中加入 3*6000，左进中加入 2*6000，点取确定按钮，对话框消失，命令行提示： 点 取 轴 网 定 位 点 /B-改 变 基 点 ： 点 取 轴 网 插 入点 这时，屏幕上出现图 2 所示轴网
轴网标注 菜单：轴网→轴网标注（轴网→轴网标注） 在菜单上点取命令后，命令行出现以下提示: 拾 取 预 标 轴 线 一侧的横断轴 线[拾 取 点靠近起始编 号]: 选 P1 点 轴 线 输入轴 线 起始编 号: 回 车 拾 取 预 标 轴 线 一侧的横断轴 线[拾 取 点靠近起始编 号]: 选 P2 点 轴 线 输入轴 线 起始编 号: 回 车 拾 取 预 标 轴 线 一侧的横断轴 线[拾 取 点靠近起始编 号]: 选 P3 点 轴 线 图 1 矩 形 轴 网 对 话 框 图 2 矩 形 轴 网 标 注 天正结构教程 第 2 页 共 2 3 页 输 入 轴 线 起 始 编 号: 回 车 拾 取 预 标 轴 线 一侧的横断轴 线[拾 取 点靠近起 始 编 号]: 选 P4 点 轴 线 输 入 轴 线 起 始 编 号: 回 车 拾 取 预 标 轴 线 一侧的横断轴 线[拾 取 点靠近起 始 编 号]: 回 车 标注好的轴线如图 2 所示

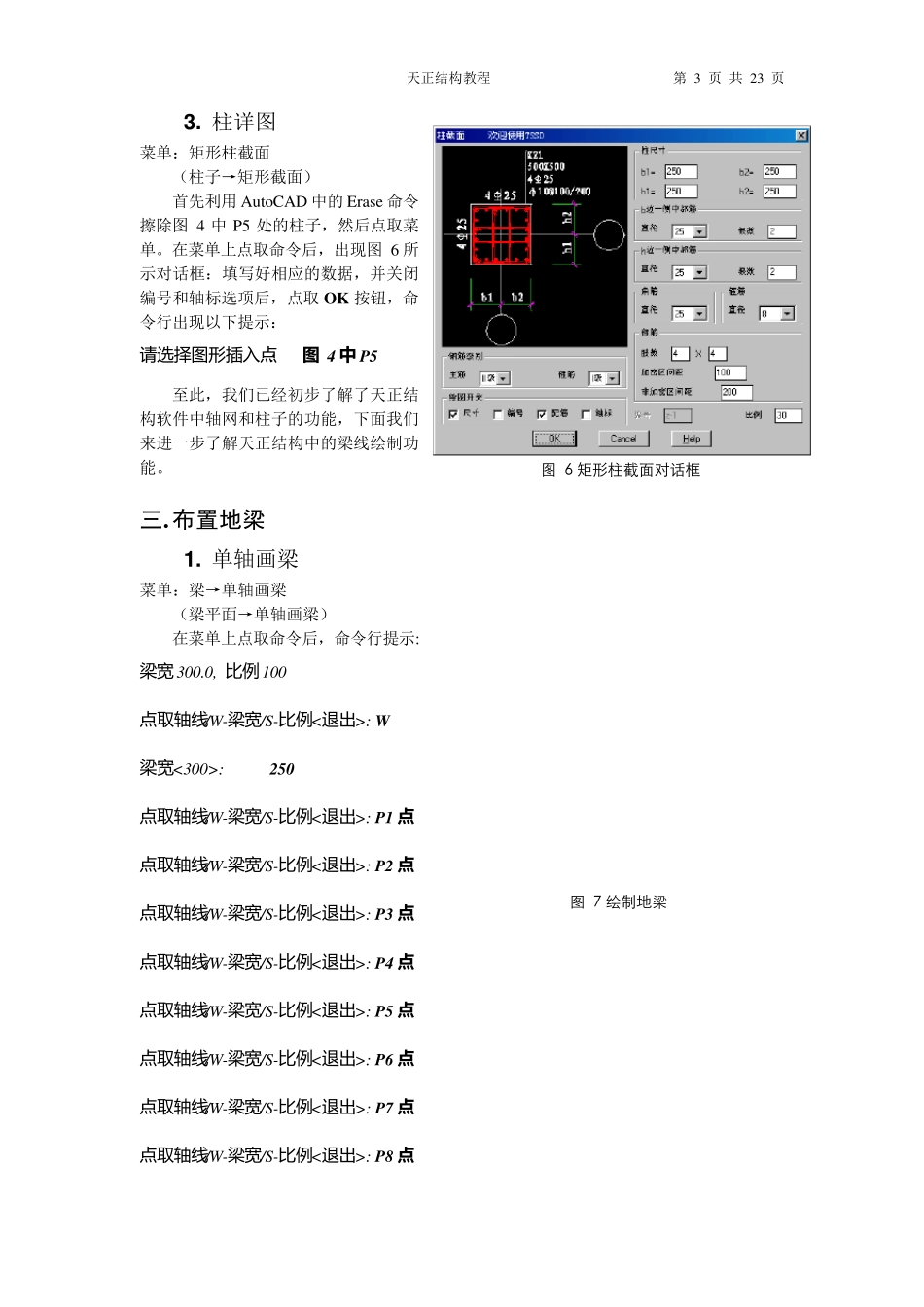

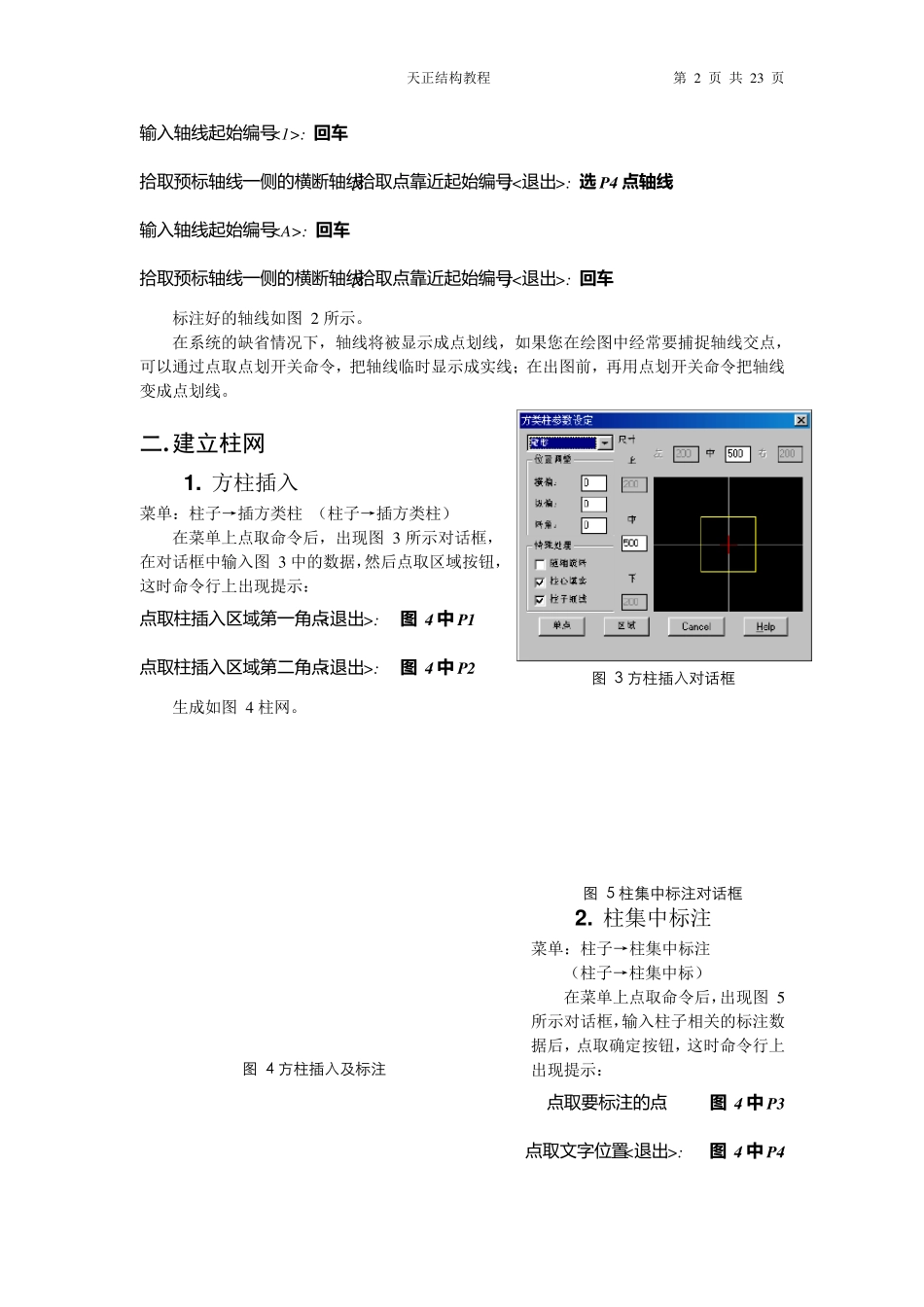

在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把
