石油化工过程自动化跟仪表培训节义

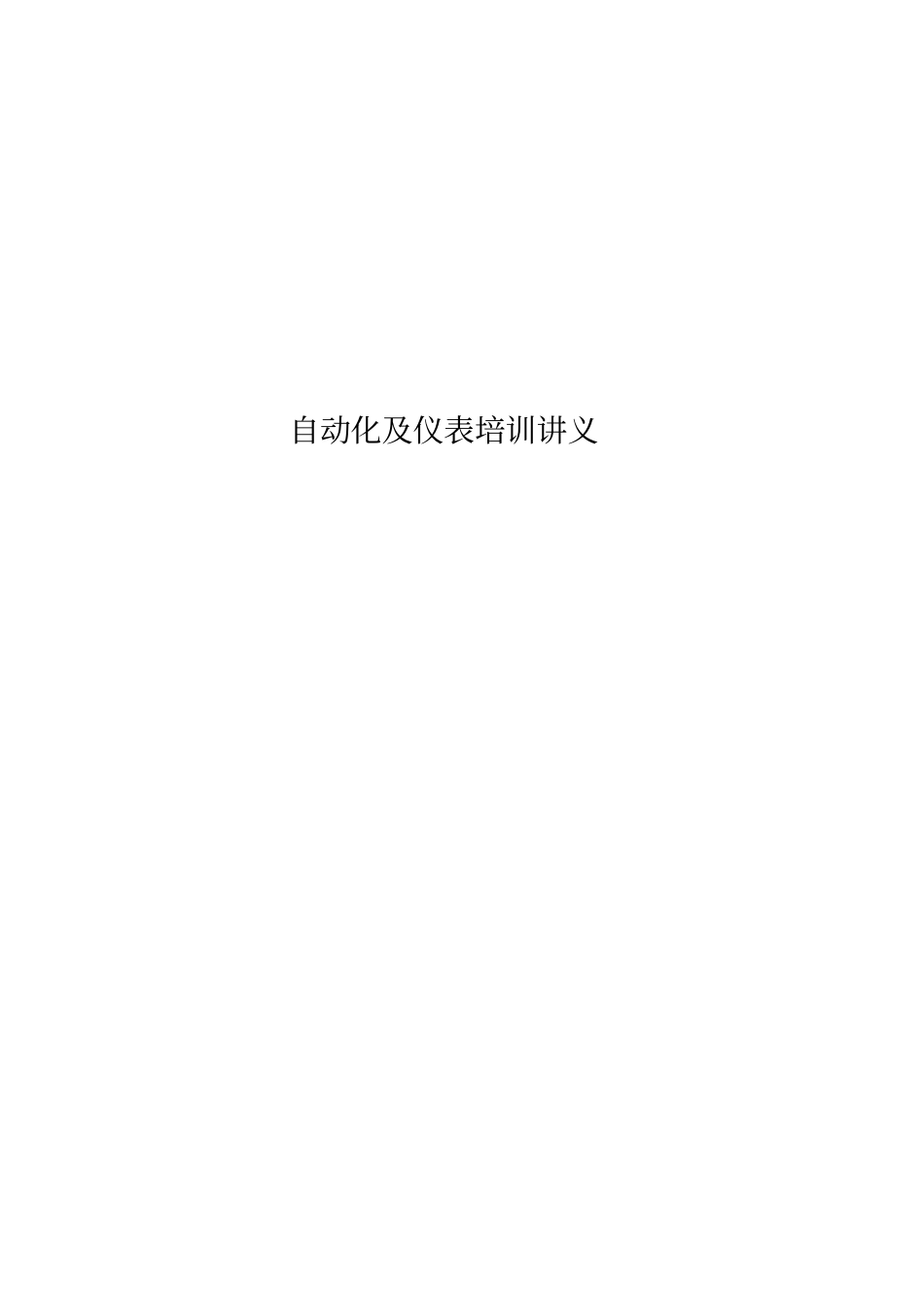

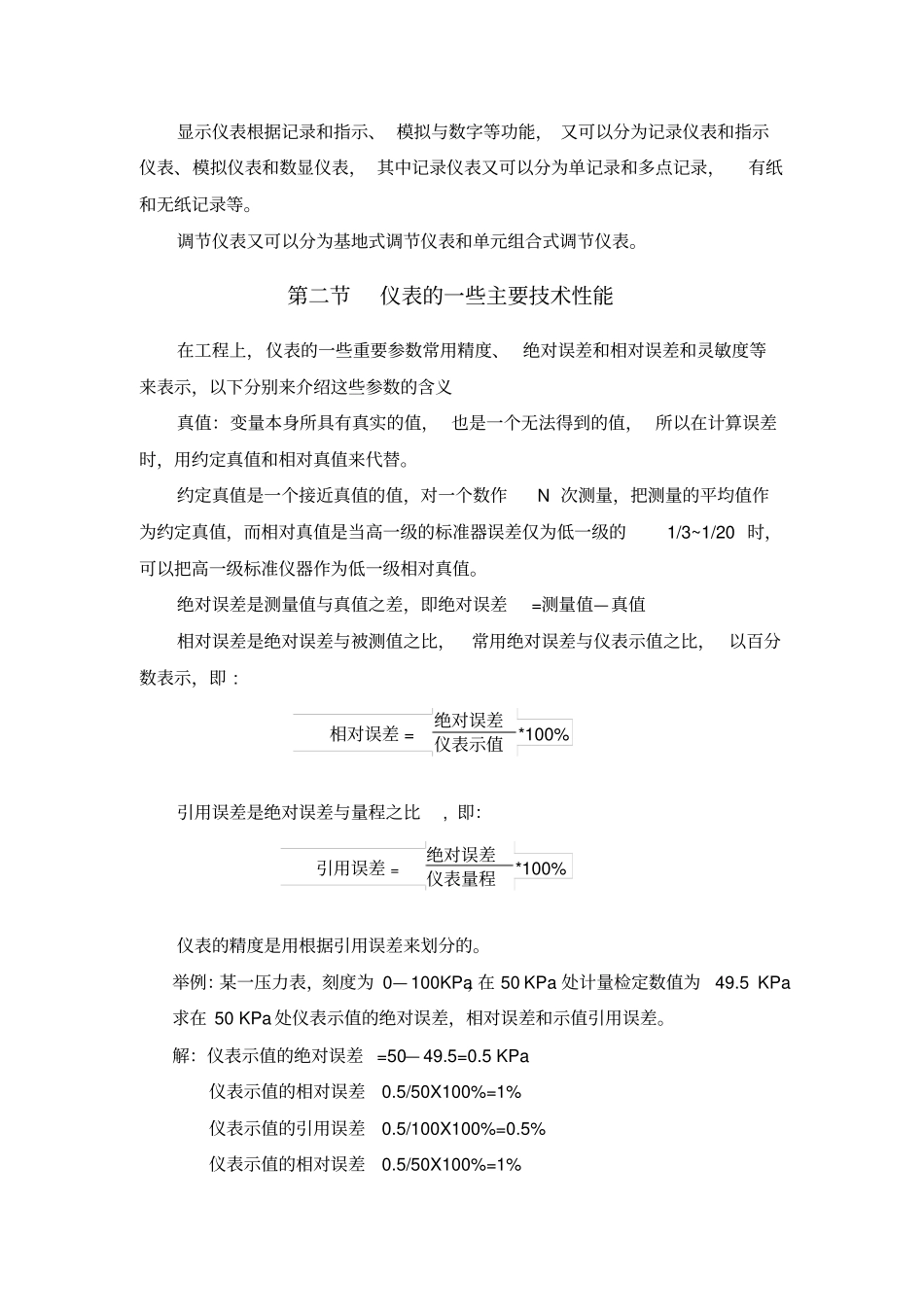

自动化及仪表培训讲义第一章仪表的分类与误差第一节仪表的分类检测和过程控制仪表的分类方法很多，根据不同的原则可以作进行相应的分类。例如按仪表使用的能源分， 可以分为气动仪表和电动表和液动仪表；根据仪表的组合形式可以分为基地式仪表，单元组合仪表和综合控制装置； 按仪表的安装形式可以分为现场仪表； 盘装仪表和架装仪表； 根据仪表有否引入微处理器又可以分为智能仪表和非智能仪表， 根据仪表的信号又可以分为模拟仪表和数字仪表。检测与过程控制仪表最通用的分类是按仪表的测量和控制系统中的作用来划分的一般可发划分为检测仪表、 显示仪表、调节仪表和执行器四大类， 见表 1 .1所示。检测仪表根据其测量变量的不同，又可以分为温度检测仪表、流量检测仪表、压力检测仪表、物位检测仪表和分析仪表。表 1.1 检测与过程控制仪表分类表按功能按被测变量按工作原理或结构形式按组合形式按能源其它检测仪表压力温度流量物位成分液柱式 , 弹性式 , 活塞式膨胀式，热电偶，热电阻，光学，辐射节流式，容积式， 速度式， 靶式，电磁，旋涡转子式，直读，浮力，静压，电学，声波，辐射，光学PH，氧分析，色谱，红外，紫外单元组合单元组合单元单元单元组合单元组合电 、气电 、气电 、气电气智能智能智能智能智能显示仪表模似和数字指示和记录动圈，自动平衡电桥，电位差计电、气单点、多点、打印，记录调节 (控制 ) 仪表自力式组装式可编程基地式单元组合气动电动执行器执行机构薄膜、活塞、长行程、其它执行机构和阀可以进行各种组合气、电、液阀直通单座，直通双座，套筒（笼式）球阀，蝶阀，隔膜，偏心旋转，角形，三通，阀体分离直线、对数、抛物线、快开显示仪表根据记录和指示、 模拟与数字等功能， 又可以分为记录仪表和指示仪表、模拟仪表和数显仪表， 其中记录仪表又可以分为单记录和多点记录，有纸和无纸记录等。调节仪表又可以分为基地式调节仪表和单元组合式调节仪表。第二节仪表的一些主要技术性能在工程上，仪表的一些重要参数常用精度、 绝对误差和相对误差和灵敏度等来表示，以下分别来介绍这些参数的含义真值：变量本身所具有真实的值， 也是一个无法得到的值， 所以在计算误差时，用约定真值和相对真值来代替。约定真值是一个接近真值的值，对一个数作 N 次测量，把测量的平均值作为约定真值，而相对真值是当高一级的标准器误差仅为低一级的1/3~1/20 时，可以把高一级标准仪器作为低一级...
