碳钢热处理基本组织观察

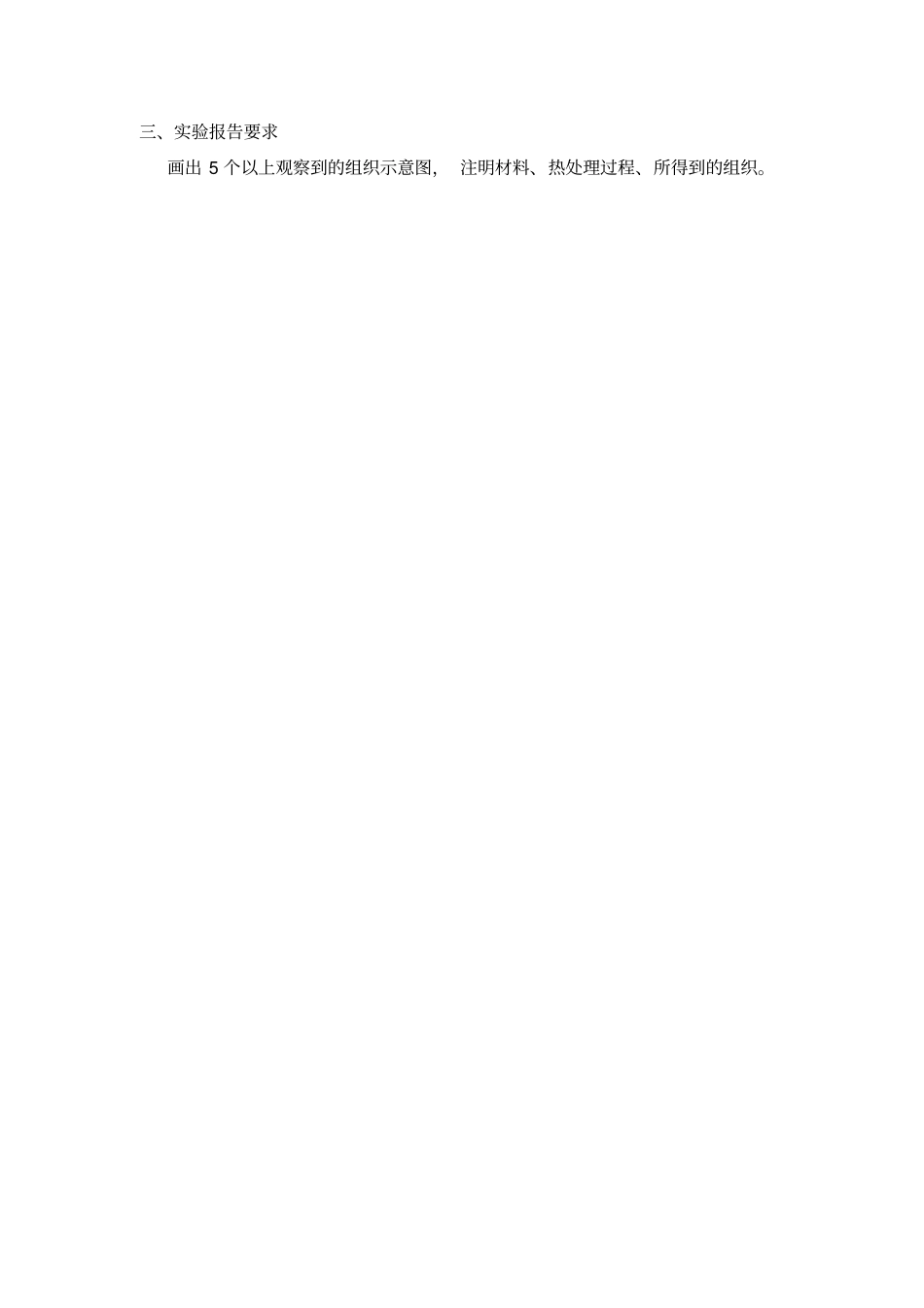

碳钢热处理基本组织观察目的1．认识碳钢经不同方式热处理后的典型显微组织特征；2．了解热处理工艺对组织的影响。一、相关知识1．TTT曲线2．碳钢的退火和正火碳钢的退火组织也就是铁碳合金的平衡组织，以前的实验已经观察过。亚共析钢的正火组织形式上很象退火组织，这是的珠光体层片较细，整体为灰黑色，理论上讲，铁素体的含量应比平衡状态略少，相差并不明显。过共析钢一般进行球化退火，得到球化珠光体，正火仅用于消除二次渗碳体网，得到颗粒状的碳化物和细片状珠光体，紧接着进行球化退火。3．碳钢的等温淬火组织上贝氏体：在 500－350℃的等温转变组织，铁素体片在原奥氏体晶界向内发展，成羽毛状，片间间断分布碳化物。为了清楚看到这种组织，在生成部分上贝氏体后立即快速冷却，其它部分是马氏体。上贝氏体：在 320－250℃的等温转变组织，铁素体片在原奥氏体晶内成透镜状，或象竹叶状。片内部有非常细小分布碳化物，整体浸蚀后为暗灰色。为了清楚看到这种组织，在生成部分贝氏体后立即快速冷却，其它部分是马氏体。4．碳钢的淬火组织小试样奥氏体化后水冷，可以全部淬透，得到马氏体和少量残余奥氏体。低碳马氏体 ( 板条马氏体 ) ：在光学显微镜下，板条马氏体为一束束相互平行的细长条状，在一个奥氏体晶粒内可有几束不同取向的马氏体群。高碳马氏体 ( 针状马氏体 ) ： 在光学显微镜下，片状马氏体呈针状或竹业状，片间互不平行呈一定角度， 其立体形态为双凸透镜状。 针的粗细决定于奥氏体晶粒的大小，通常其针细小，在光学显微镜下不能看清，称为隐针马氏体。T10 正常加热温度为 760℃， 若过热 ( 温度 820℃，为能了解其形态 ) ，就可看到其针状的形貌。5．碳钢的回火组织回火马氏体：形状同淬火态，但内部有碳化物，浸蚀后的颜色变暗。回火曲氏体：原马氏体形态不可见，弥散的Fe3C析出，组织一般为灰暗色。回火索氏体：在铁素体的基体上分布小颗粒状的渗碳体。6．低碳钢渗碳后炉冷组织920℃渗碳后，表层的含碳量接近Acm线，逐渐降低，到心部为原始的低碳 ( 或纯铁 ) ，炉冷后得到平衡组织，从表到里，经过过共析( 珠光体＋网状渗碳体 ) 、共析 ( 珠光体 ) 、亚共析 ( 铁素体＋珠光体 ) 的逐渐过渡。实用材料往往可直接淬火，或渗碳后空冷正火，表层部分的渗碳体为颗粒状。二、实验内容①．观察 45 钢的正火组织，铁素体＋索氏体。②．观察等温淬火组织，认识上、下贝氏体形貌特征。③．观察...
