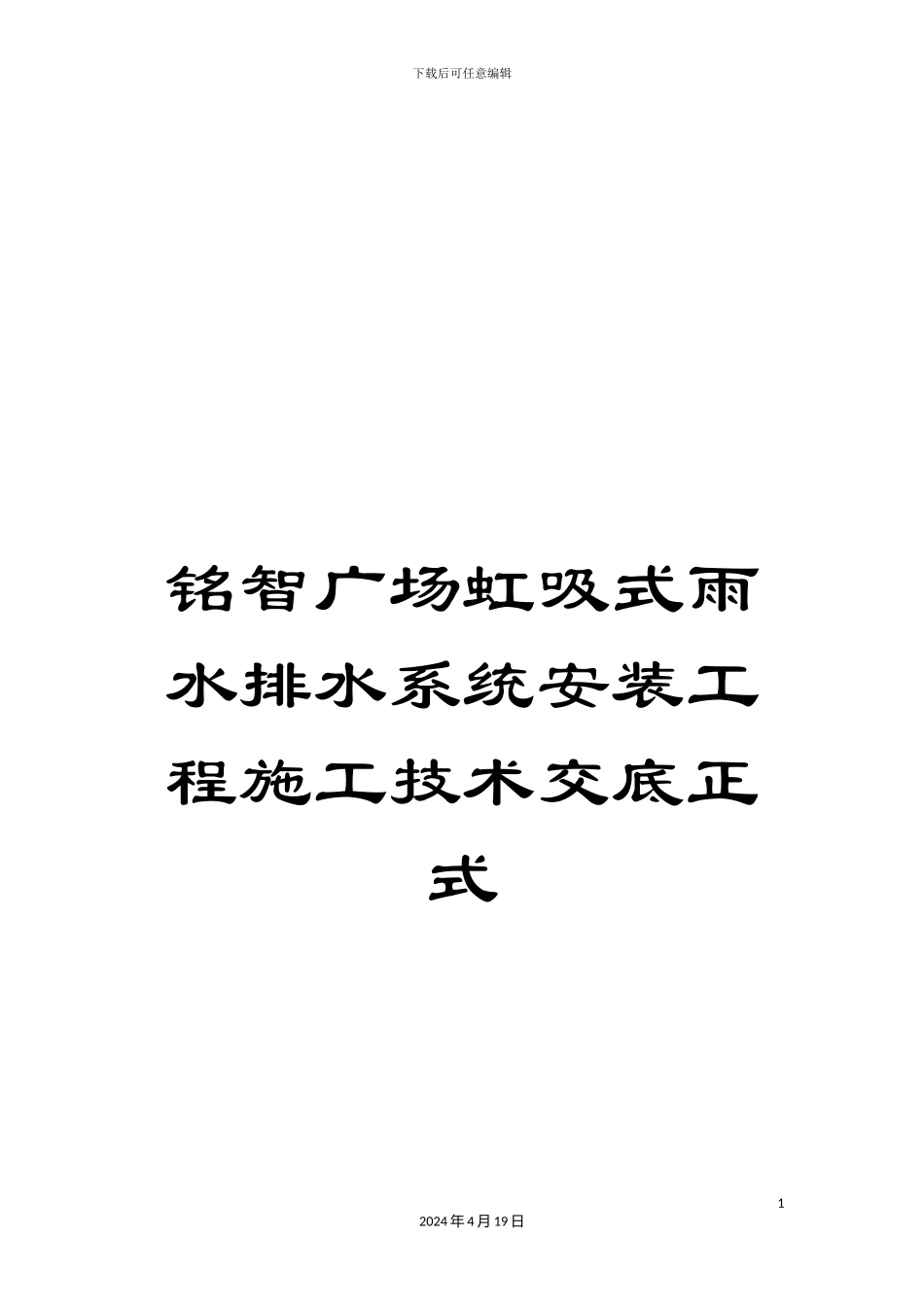

下载后可任意编辑铭智广场虹吸式雨水排水系统安装工程施工技术交底正式12024 年 4 月 19 日下载后可任意编辑C2-4 技术交底记录 编 号:工程名称铭智广场日 期 年 3 月 19 日交底部位虹吸式雨水排水系统安装工程页 数共 7 页,第 页交底记录:1. 适用范围和编制依据1.1 适用范围本工艺标准适用于建筑给、排水工程中的虹吸式雨水排水系统安装工程。1.2 编制依据《建筑给水、排水及采暖工程施工质量验收法律规范》 GB50242- 《虹吸式屋面雨水排水系统技术规程》 CECS183: 2. 施工准备2.1 材料的质量要求 2.1.1 管材、管件应有出厂质量证明文件。2.1.2 管材不允许有折叠、裂纹、分层、搭焊;内外表面应光滑。2.1.5 采纳 HDPE 管材料。用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采纳相同材质,各种管材符合材料标准规定。2.2 主要机具2.2.1 机械设备:电熔焊机、对接型热熔机(焊板)、角磨机、电焊机、切割机。2.2.2 通用和专用工具:扳手、起子、锉刀、木榔头等。2.2.3 测量、检测和试验设备:钢卷尺、游标卡尺、角尺、水平尺等。2.3 作业条件22024 年 4 月 19 日下载后可任意编辑C2-4 技术交底记录 编 号:工程名称铭智广场日 期 年 3 月 19 日交底部位虹吸式雨水排水系统安装工程页 数共 7 页,第 页 施工现场土建已提交相应的施工作业面。3. 操作工艺3.1 工艺流程测量定位、预留预埋→支架制作安装→屋面雨水斗安装→管道安装(悬吊管、立管安装)→埋地管安装→系统灌水、通水试验→交工验收。3.2 测量定位、预留预埋 仔细审查图纸,在管道穿过楼板和剪力墙处预留孔洞。在屋面结构施工时,配合土建预留符合雨水斗安装孔洞,或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中,预埋时应留出屋面找平层厚度(预留位置应参照土建施工图,根据轴线、标高以及水施图准确定出预留洞口的位置)。3.2 支架制作安装 对应管材根据法律规范、设计要求进行支架制作安装,应注意: (1)管道安装时应设置固定件,固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。对于 HDPE 管道系统,固定件还应吸收管道热胀冷缩时产生的轴向应力。(2)固定件应根据各种管材要求设置,位置准确,埋设平整,与管道接触紧密,但不得损伤管道表面。 (3)固定件宜采纳与虹吸式屋面雨水排水系统配套的专用管道固定系统。 (4)管道支吊架应固定在承重结构上,位置正确,埋设牢固。 (5)管道的支、...
