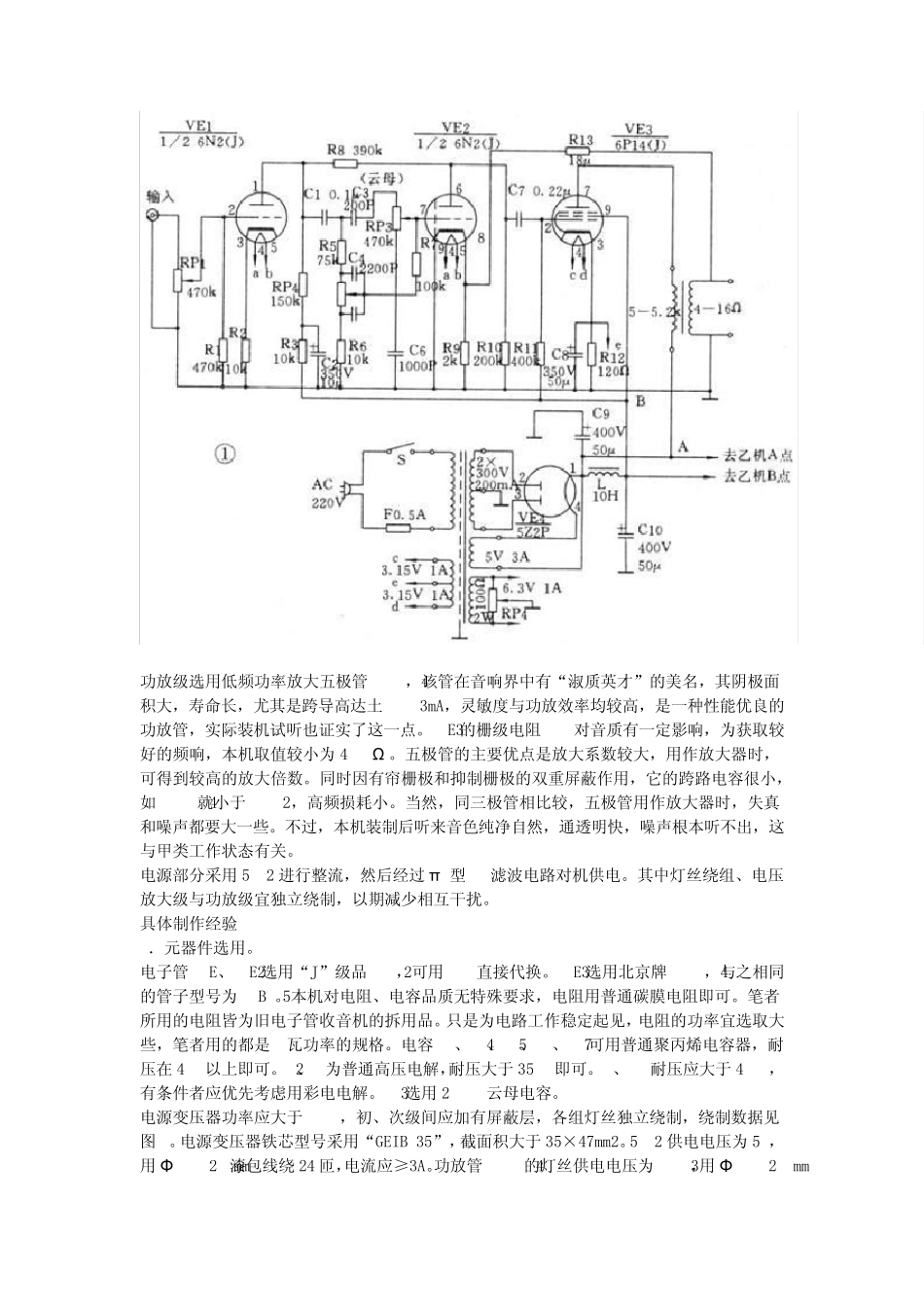

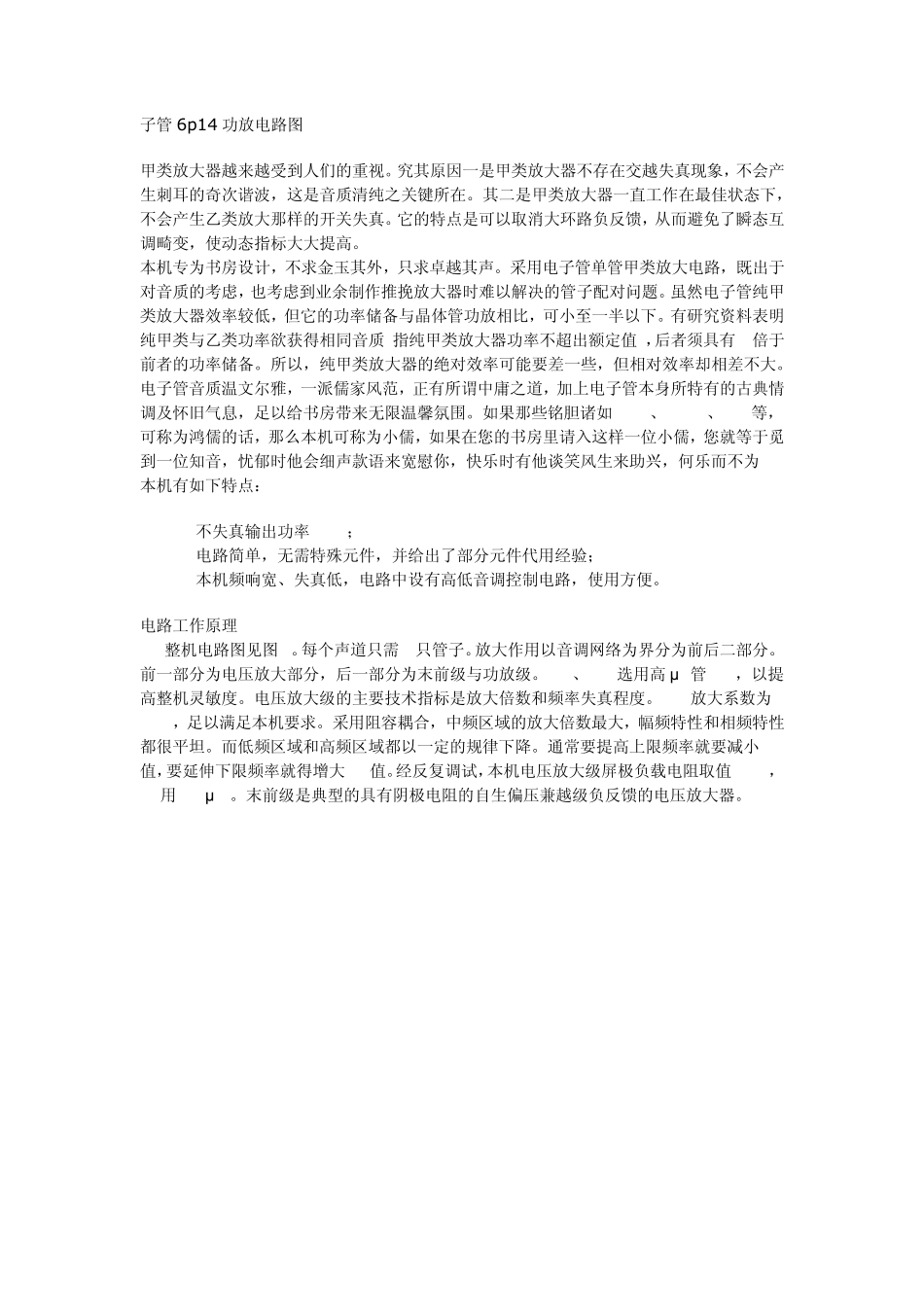

子管 6p14 功放电路图 甲类放大器越来越受到人们的重视。究其原因一是甲类放大器不存在交越失真现象，不会产生刺耳的奇次谐波，这是音质清纯之关键所在。其二是甲类放大器一直工作在最佳状态下，不会产生乙类放大那样的开关失真。它的特点是可以取消大环路负反馈，从而避免了瞬态互调畸变，使动态指标大大提高。 本机专为书房设计，不求金玉其外，只求卓越其声。采用电子管单管甲类放大电路，既出于对音质的考虑，也考虑到业余制作推挽放大器时难以解决的管子配对问题。虽然电子管纯甲类放大器效率较低，但它的功率储备与晶体管功放相比，可小至一半以下。有研究资料表明纯甲类与乙类功率欲获得相同音质(指纯甲类放大器功率不超出额定值)，后者须具有9倍于前者的功率储备。所以，纯甲类放大器的绝对效率可能要差一些，但相对效率却相差不大。 电子管音质温文尔雅，一派儒家风范，正有所谓中庸之道，加上电子管本身所特有的古典情调及怀旧气息，足以给书房带来无限温馨氛围。如果那些铭胆诸如KT88、KT100、845等，可称为鸿儒的话，那么本机可称为小儒，如果在您的书房里请入这样一位小儒，您就等于觅到一位知音，忧郁时他会细声款语来宽慰你，快乐时有他谈笑风生来助兴，何乐而不为? 本机有如下特点： 1. 不失真输出功率2~5W； 2. 电路简单，无需特殊元件，并给出了部分元件代用经验； 3. 本机频响宽、失真低，电路中设有高低音调控制电路，使用方便。 电路工作原理 整机电路图见图 1。每个声道只需 2只管子。放大作用以音调网络为界分为前后二部分。前一部分为电压放大部分，后一部分为末前级与功放级。VE1、VE2选用高 μ 管 6N2，以提高整机灵敏度。电压放大级的主要技术指标是放大倍数和频率失真程度。6N2放大系数为97.5，足以满足本机要求。采用阻容耦合，中频区域的放大倍数最大，幅频特性和相频特性都很平坦。而低频区域和高频区域都以一定的规律下降。通常要提高上限频率就要减小R4值，要延伸下限频率就得增大 C1值。经反复调试，本机电压放大级屏极负载电阻取值150k，C1用 0.1μ F。末前级是典型的具有阴极电阻的自生偏压兼越级负反馈的电压放大器。 功 放 级 选 用 低 频 功 率 放 大 五 极 管 6P14， 该 管 在 音 响 界 中 有 “ 淑 质 英 才 ” 的 美 名 ， 其 阴 极 面积 大 ， 寿 命 长 ， 尤 其 是 跨 导 高 达 土 1.3mA/V， 灵 敏 度 与 功 放 效...
