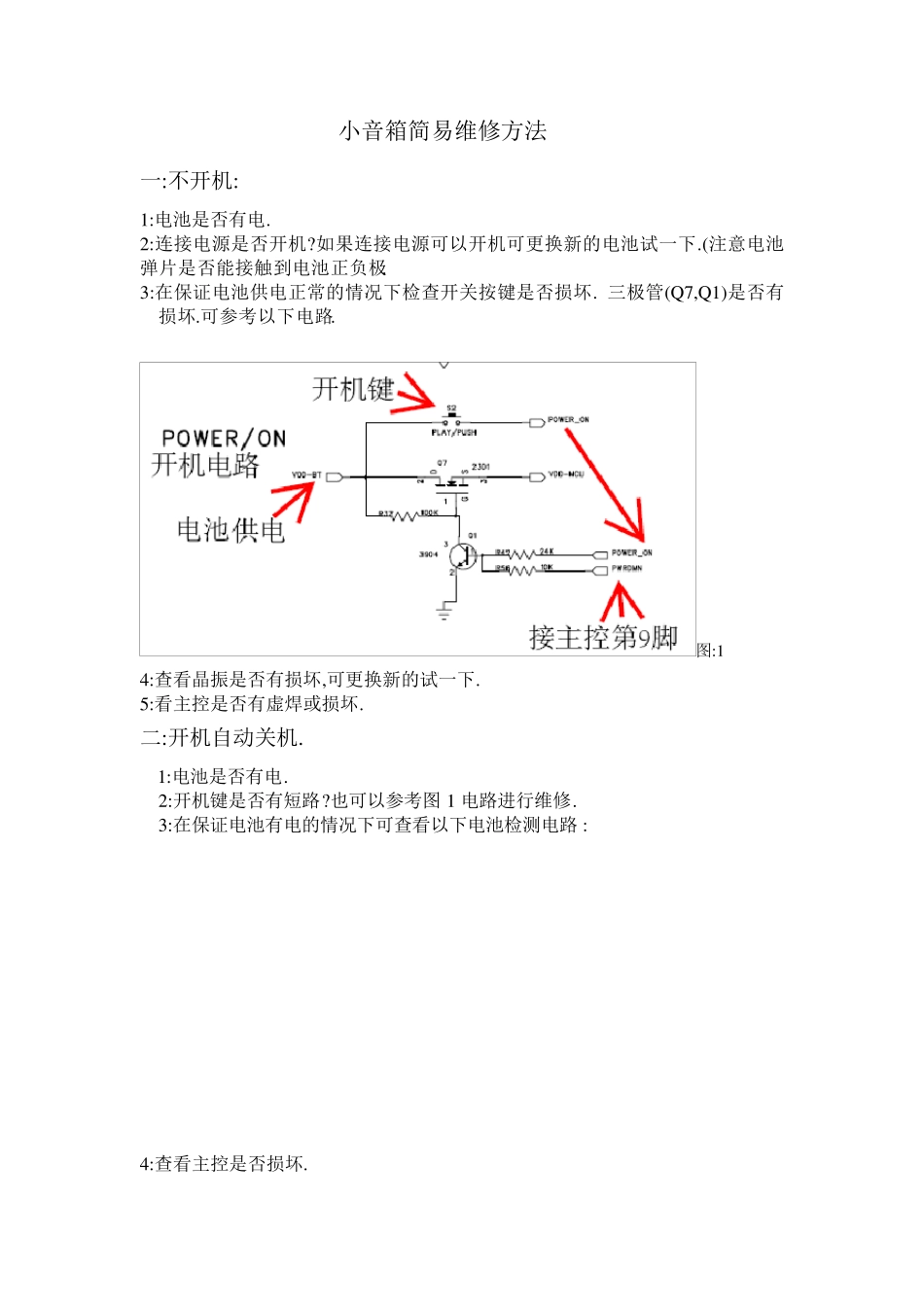

小音箱简易维修方法 一:不开机: 1:电池是否有电. 2:连接电源是否开机?如果连接电源可以开机可更换新的电池试一下.(注意电池弹片是否能接触到电池正负极. 3:在保证电池供电正常的情况下检查开关按键是否损坏. 三极管(Q 7,Q 1)是否有损坏.可参考以下电路. 图:1 4:查看晶振是否有损坏,可更换新的试一下. 5:看主控是否有虚焊或损坏. 二:开机自动关机. 1:电池是否有电. 2:开机键是否有短路?也可以参考图 1 电路进行维修. 3:在保证电池有电的情况下可查看以下电池检测电路 : 4:查看主控是否损坏. 三:放音关机. 1:电池是否有电或已损坏.要保证电池供电正常. 2:喇叭是否有损坏或和其它地方有短路. 3:音频线路是否有和其它地方有短路 4:功放供电是否正常,功放是否已经损坏. 四:放音卡 1:放音卡与第三点放音关机一样维修. 五:喇叭无声 1:先检查耳机是否有无声音.如耳机有声音,就是喇叭损坏. 2: 与第三点< 放音关机> 一样检查看是否有问题 3:检查功放第一脚控制脚是否有元件损坏或线路有无开路. 图 3 4:检查主控是否有音频信号输出.如没有可更换主控 六:耳机无声 1:耳机音频信号是和喇叭同线路的.看喇叭是否有声,.如喇叭无声就和第三,第五点一样维修.如有声就证明是喇叭后面的线路有问题,也就是耳机输出的几个零件有问题,或者是耳机座损坏.可参考以下耳机电路 图4 七:音频输入无声 1:先确定功放和喇叭是否 OK,可以插 U 盘或卡进行播放是否有声音?如有声音可判定为音频输入电路有问题.. 2:检查音频输入插座是否损坏. 3:检查音频输入电路是否有问题,可参考以下电路. 图5 4:查看主控是否有假焊虚焊或直接更换主控 . 八:不读 U 盘. 1:USB 座是否损坏. 2:USB 座第 1 脚是否供电正常. 3:USB 座第 2`3 脚是否有开路短路,分别接主控 32 33 脚. 4:USB 座第 4 脚是否接地. 5:主控是否有损坏. 九:不读卡 1:看卡座是否有损坏, 2:检测脚是否有接触不良,或短路 3:查看线路上的电阻是否完好,供电是否正常.线路有无连接到主控,有无短路. 图6 十:按键无功能 1:首先测试是否所有按键都无功能还是单一个按键无功能.或有两个按键无功能 2:如全部按键都无功能首先检查按键是否供电正常.(有一个按键短路也会造成按键无电压无功能现象.参考图7 电路) 3:如是两个按键或三个按键无功能,请参考图7 电路图检查前一个是否有功能.如有功能侧证明无功能按键的前面的电阻损坏了.(例:图7) 图7 十一:无收音...
