屈曲分析全过程

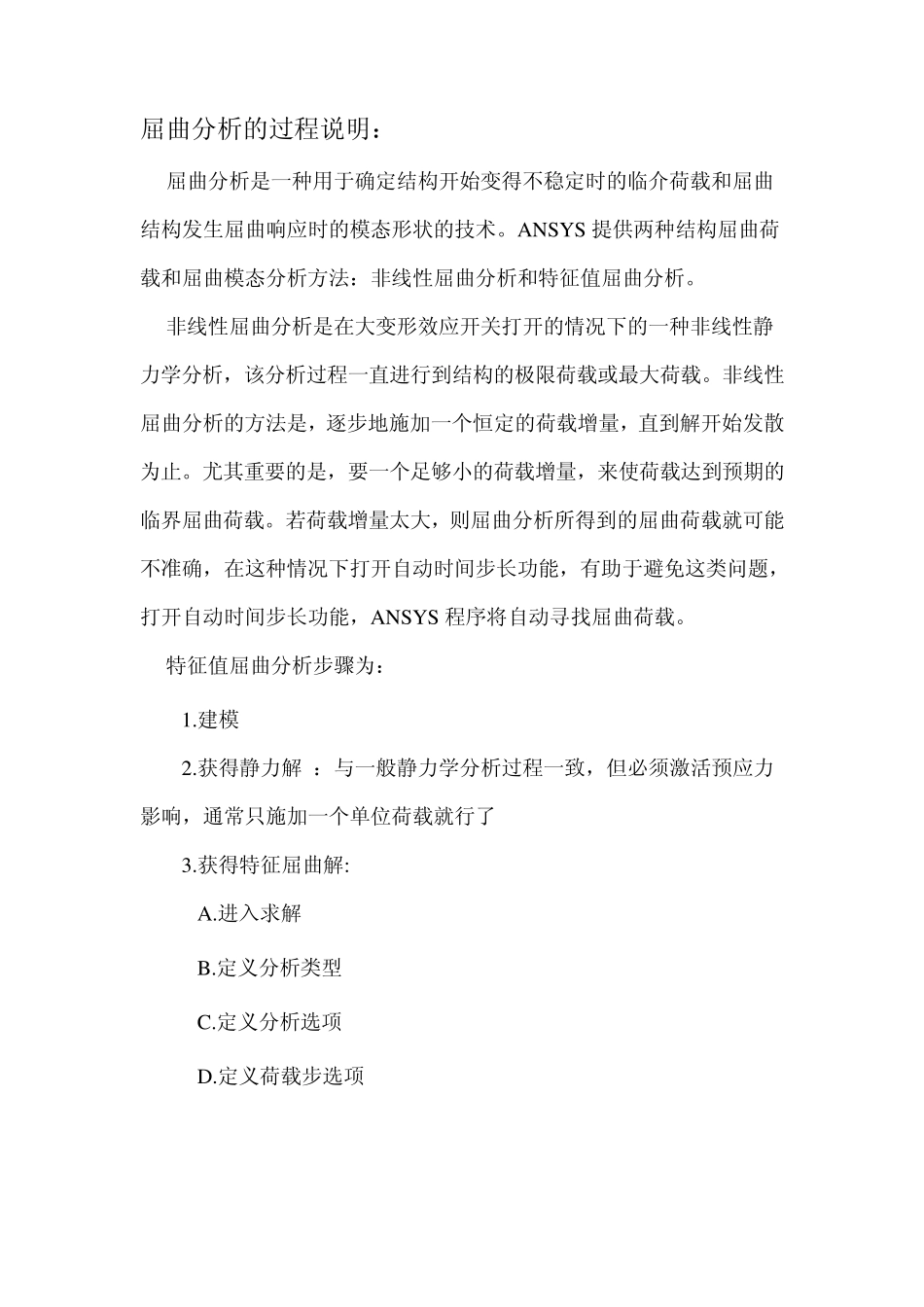

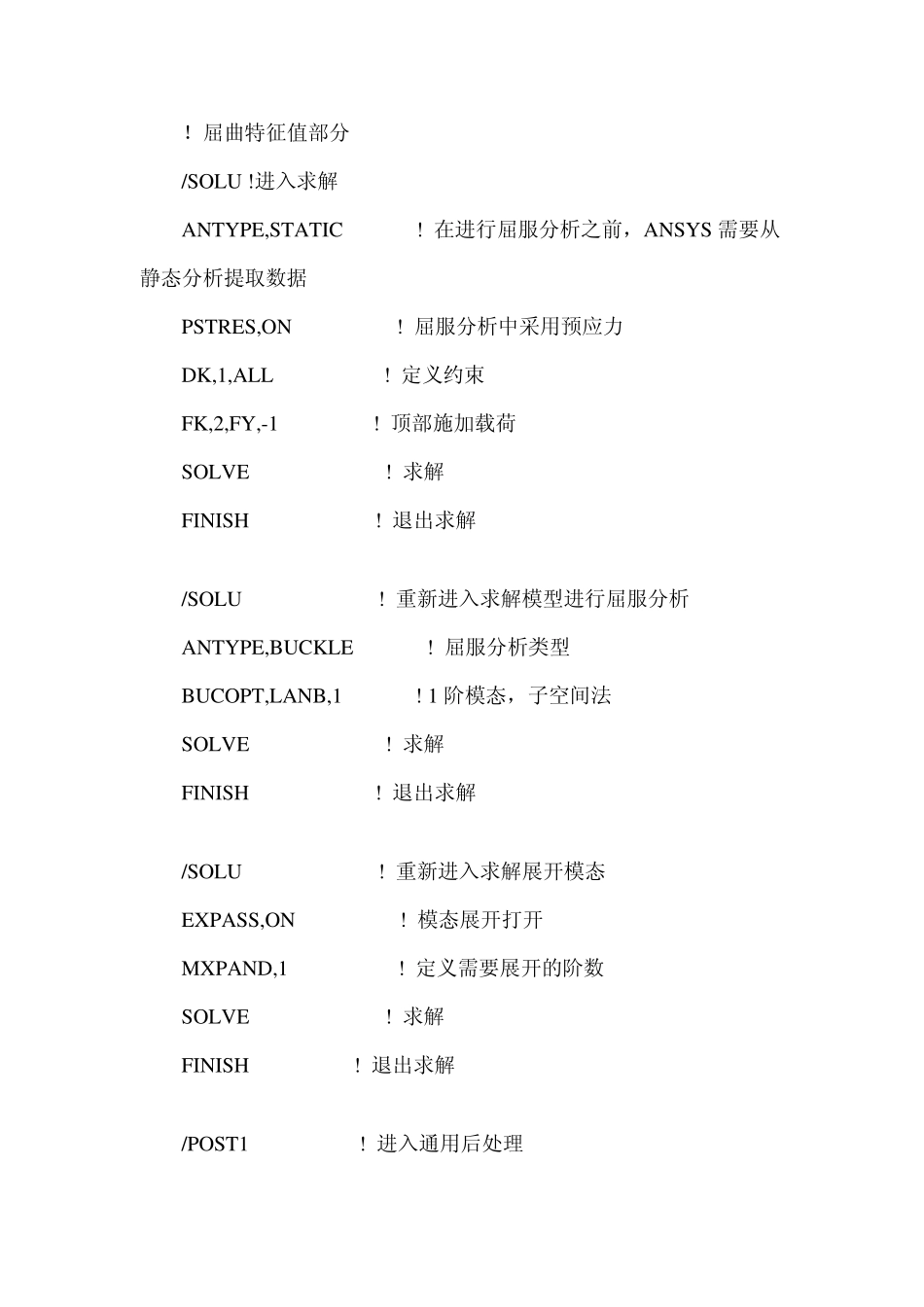

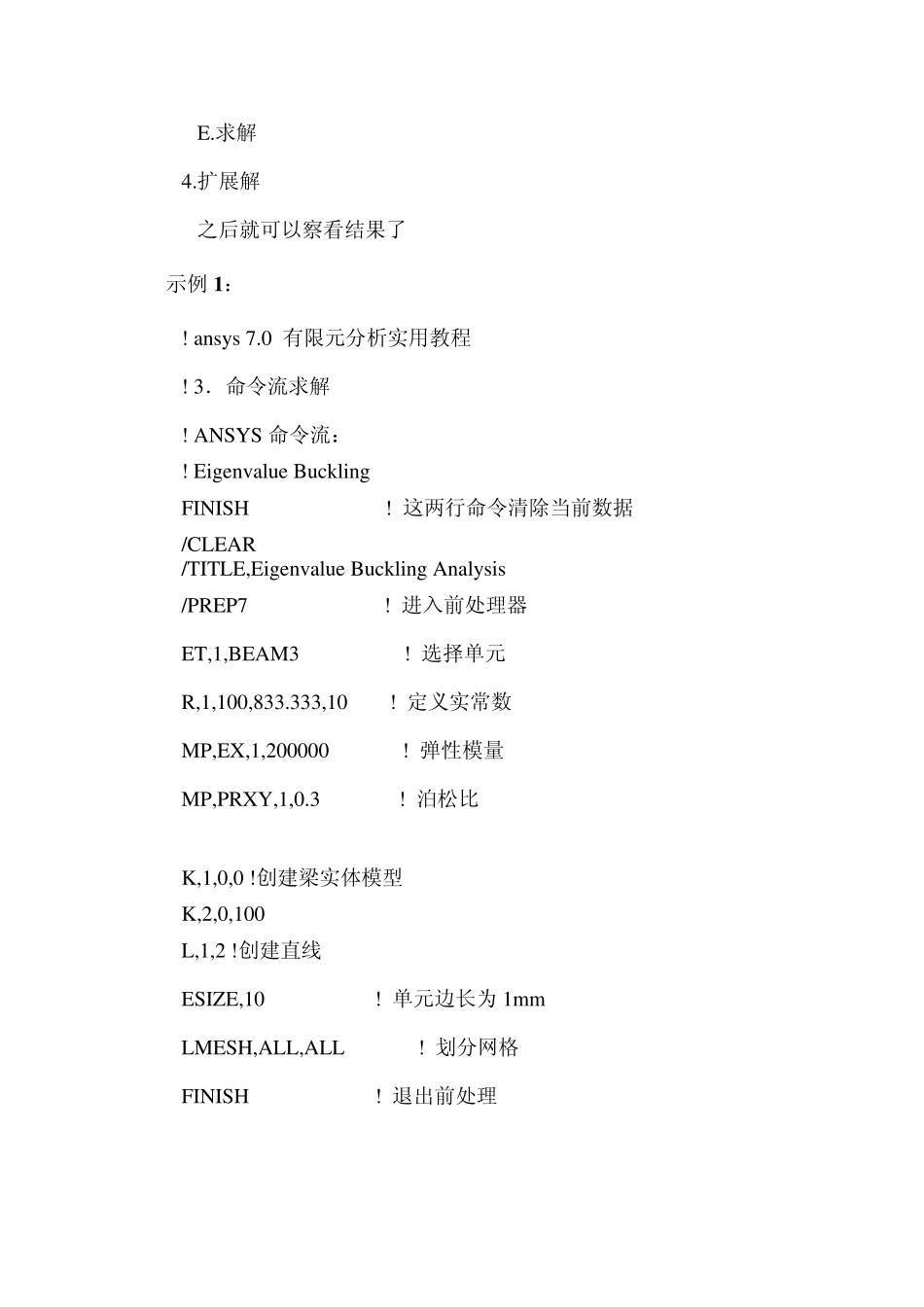

屈曲分析的过程说明： 屈曲分析是一种用于确定结构开始变得不稳定时的临介荷载和屈曲结构发生屈曲响应时的模态形状的技术。ANSY S 提供两种结构屈曲荷载和屈曲模态分析方法：非线性屈曲分析和特征值屈曲分析。 非线性屈曲分析是在大变形效应开关打开的情况下的一种非线性静力学分析，该分析过程一直进行到结构的极限荷载或最大荷载。非线性屈曲分析的方法是，逐步地施加一个恒定的荷载增量，直到解开始发散为止。尤其重要的是，要一个足够小的荷载增量，来使荷载达到预期的临界屈曲荷载。若荷载增量太大，则屈曲分析所得到的屈曲荷载就可能不准确，在这种情况下打开自动时间步长功能，有助于避免这类问题，打开自动时间步长功能，ANSY S 程序将自动寻找屈曲荷载。 特征值屈曲分析步骤为： 1.建模 2.获得静力解 ：与一般静力学分析过程一致，但必须激活预应力影响，通常只施加一个单位荷载就行了 3.获得特征屈曲解: A.进入求解 B.定义分析类型 C.定义分析选项 D.定义荷载步选项 E.求解 4.扩展解 之后就可以察看结果了 示例1 ： ! ansys 7.0 有限元分析实用教程 ! 3．命令流求解 ! ANSYS 命令流： ! Eigenvalue Buckling FINISH ! 这两行命令清除当前数据 /CLEAR /TITLE,Eigenvalue Buckling Analysis /PREP7 ! 进入前处理器 ET,1,BEAM3 ! 选择单元 R,1,100,833.333,10 ! 定义实常数 MP,EX,1,200000 ! 弹性模量 MP,PRXY,1,0.3 ! 泊松比 K,1,0,0 !创建梁实体模型 K,2,0,100 L,1,2 !创建直线 ESIZE,10 ! 单元边长为 1mm LMESH,ALL,ALL ! 划分网格 FINISH ! 退出前处理 ！屈曲特征值部分 /SOLU !进入求解 ANTYPE,STATIC ! 在进行屈服分析之前，ANSYS 需要从静态分析提取数据 PSTRES,ON ! 屈服分析中采用预应力 DK,1,ALL ! 定义约束 FK,2,FY,-1 ! 顶部施加载荷 SOLVE ! 求解 FINISH ! 退出求解 /SOLU ! 重新进入求解模型进行屈服分析 ANTYPE,BUCKLE ! 屈服分析类型 BUCOPT,LANB,1 ! 1 阶模态，子空间法 SOLVE ! 求解 FINISH ! 退出求解 /SOLU ! 重新进入求解展开模态 EXPASS,ON ! 模态展开打开 MXPAND,1 ! 定义需要展开的阶数 SOLVE ! 求解 FINISH ! 退出求解 /POST1 ! 进入通用后处理 SET,LIST ! 列出特征值求解结果 SET,LAST ! 入感兴趣阶数模态结果 PLDISP ! 显示变形后图形 ！NonLinear Buckling !非线...
