加油站工程施工组织设计(同名16688)VIP免费

加油站工程施工组织设计(同名16688)_第1页
1/15

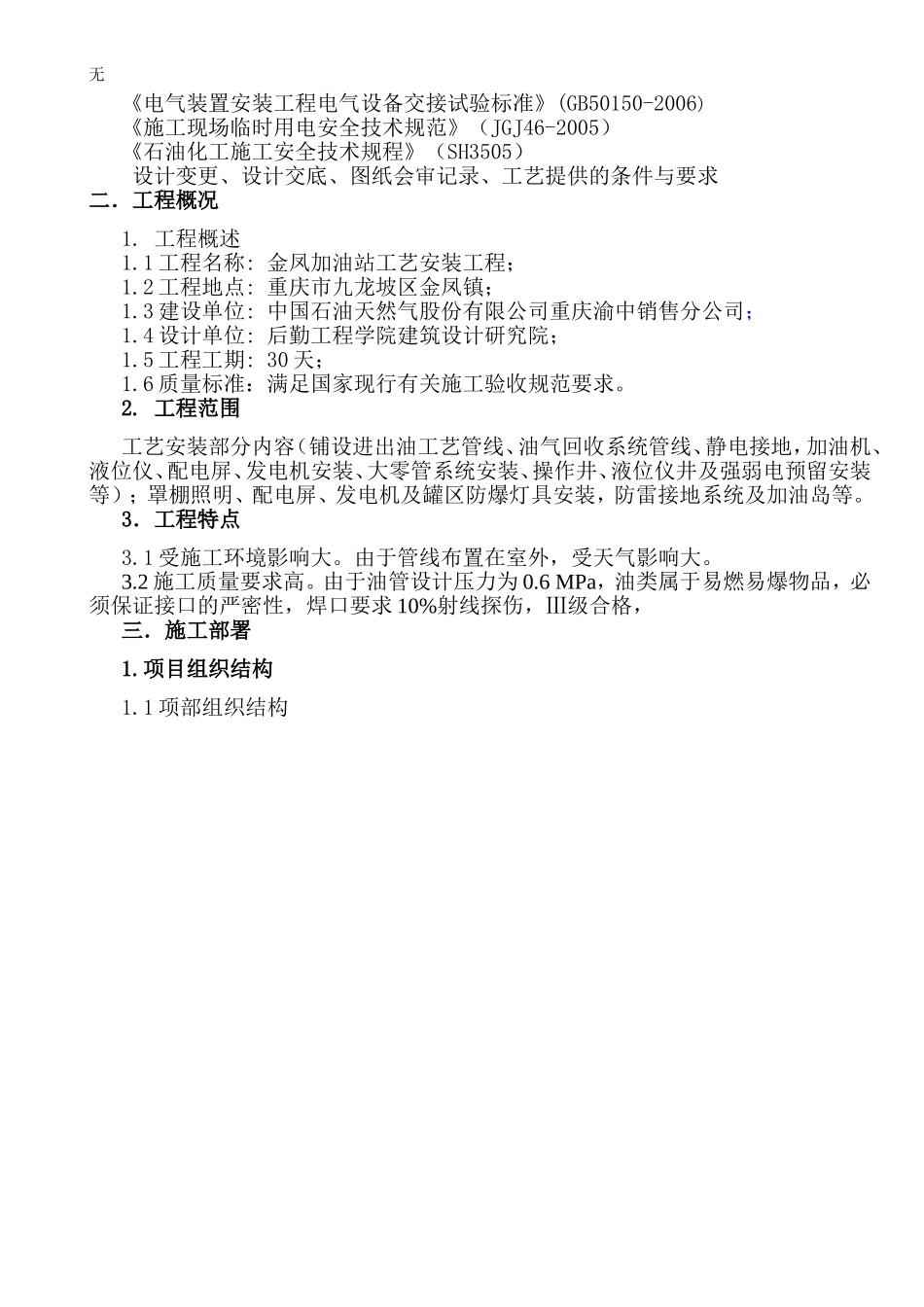

加油站工程施工组织设计(同名16688)_第2页
2/15
加油站工程施工组织设计(同名16688)_第3页
3/15
无目录一.编制依据………………………………………………………………………2二.工程慨况………………………………………………………………………3三.施工部署………………………………………………………………………3四.施工计划表……………………………………………………………………6五.主要施工方法和技术措施……………………………………………………7六.安全、环境与健康管理措施…………………………………………………19七.工程质量保证措施……………………………………………………………21八.工程竣工及验收………………………………………………………………24附表一:施工进度计划表附图一:施工平面布置图一.编制依据1.1后勤工程学院建筑设计研究院施工图1.2采用的规程规范:《汽车加油加气站设计与施工规范》(GB50156-2012)《石油化工有毒、可燃介质钢质管道工程验收及验收规范》(SH3501-2011)《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011)《化工机器安装工程施工及验收通用规范》(HG20203-2000)《承压设备无损检查2部分:射线检测》(JB/T4730.2-2005)《工业设备、管道防腐蚀工程施工及验收规范》(HGJ229)《压力管道安全技术监察规程-工业管道》TSGD-2009《建筑电气工程施工验收规范》(GB50303-2002)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)《电气工程通用标准图集》《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB50171-92)无《电气装置安装工程电气设备交接试验标准》(GB50150-2006)《施工现场临时用电安全技术规范》(JGJ46-2005)《石油化工施工安全技术规程》(SH3505)设计变更、设计交底、图纸会审记录、工艺提供的条件与要求二.工程概况1.工程概述1.1工程名称:金凤加油站工艺安装工程;1.2工程地点:重庆市九龙坡区金凤镇;1.3建设单位:中国石油天然气股份有限公司重庆渝中销售分公司;1.4设计单位:后勤工程学院建筑设计研究院;1.5工程工期:30天;1.6质量标准:满足国家现行有关施工验收规范要求。2.工程范围工艺安装部分内容(铺设进出油工艺管线、油气回收系统管线、静电接地,加油机、液位仪、配电屏、发电机安装、大零管系统安装、操作井、液位仪井及强弱电预留安装等);罩棚照明、配电屏、发电机及罐区防爆灯具安装,防雷接地系统及加油岛等。3.工程特点3.1受施工环境影响大。由于管线布置在室外,受天气影响大。3.2施工质量要求高。由于油管设计压力为0.6MPa,油类属于易燃易爆物品,必须保证接口的严密性,焊口要求10%射线探伤,Ⅲ级合格,三.施工部署1.项目组织结构1.1项部组织结构无(特种设备质保体系人员)任命书报送单位(盖章):上报时间:年月项目名称金凤加油站工艺安装工程建设单位中国石油天然气股份有限公司重庆渝中销售分公司工程地点重庆市九龙坡区金凤镇工程产值(万元)工程范围工艺管道安装、电气安装、机泵安装、加油机安装项目经理及主要技术管理人员(特种设备质保体系人员)情况姓名岗位职称学历及专业业手机备注何立林项目质保师工程师大专、设备13883591959张杰技术负责人工程师大专、安装13983166467何立林工艺责任人工程师大专、设备13883591959杨小贵焊接责任人助工大专、焊接13228627175周萍检验责任人工程师大专、电气13372717326周建玲材料责任人助工高中13452853677周萍计量责任人工程师大专、电气13372717326无项目名称金凤加油站工艺安装工程工程技术部部门审批审批:年月日公司质保师批准批准:年月日1.2施工组织原则依据结构特点及现实条件,我们计划工程的施工过程分三个阶段:1、施工准备阶段;2、施工阶段;3、验收阶段。1.2.1施工准备阶段1)成立项目经理部,组成出项目经理统一协调指挥的项目工程师技术负责制,经理部成员由施工技术经验丰富的专业人员组成。2)技术准备。组织施工技术人员会审图纸,熟悉和掌握各部结构及施工特点,以及相应的国家施工标准、规范,编制工程专业施工方案和HSE作业计划书,编制施工组织设计及质量计划。施工规程规范和资料表格的准备...
