预制梁裂缝处理方案

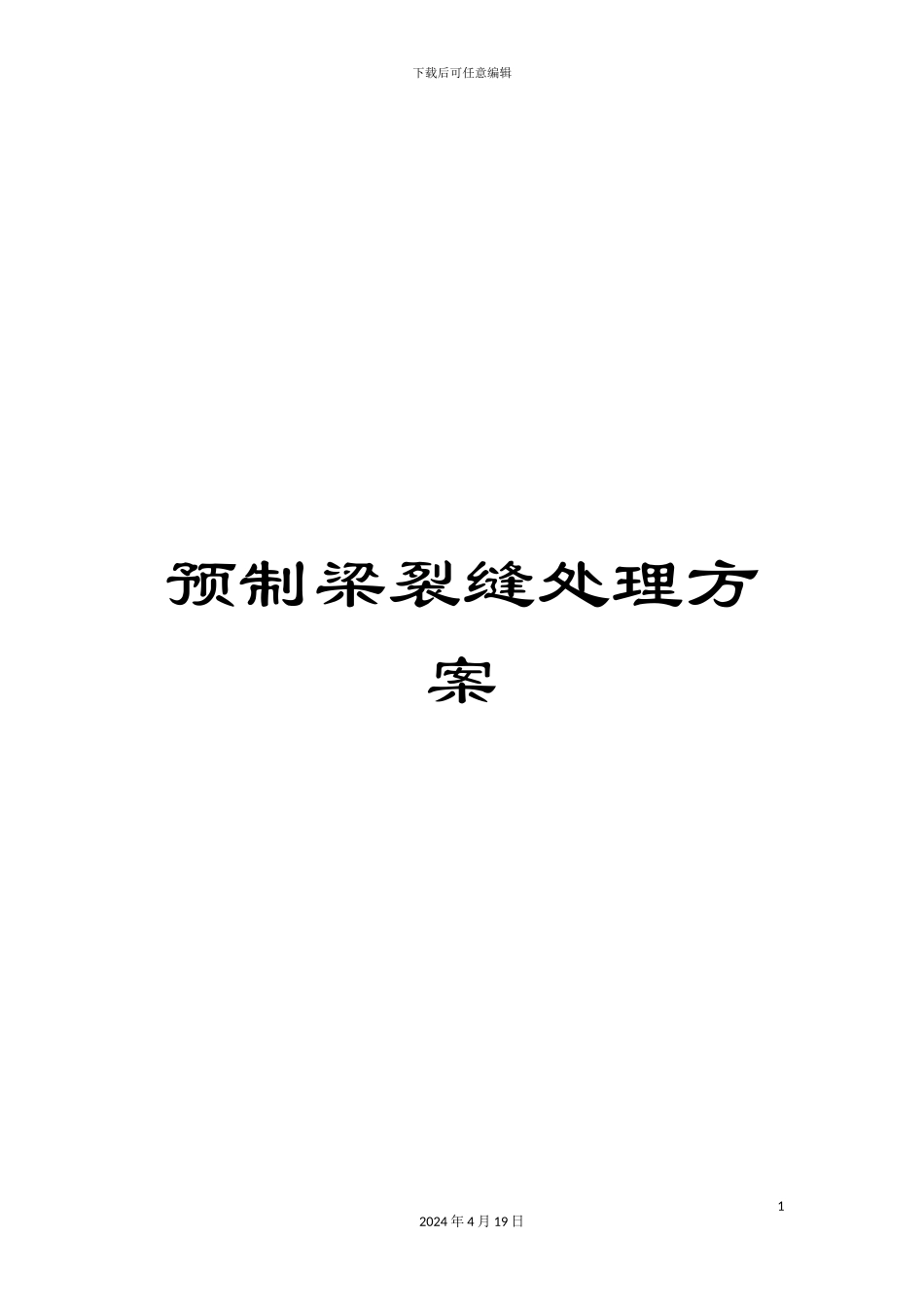

预制梁裂缝处理方案_第1页
1/14

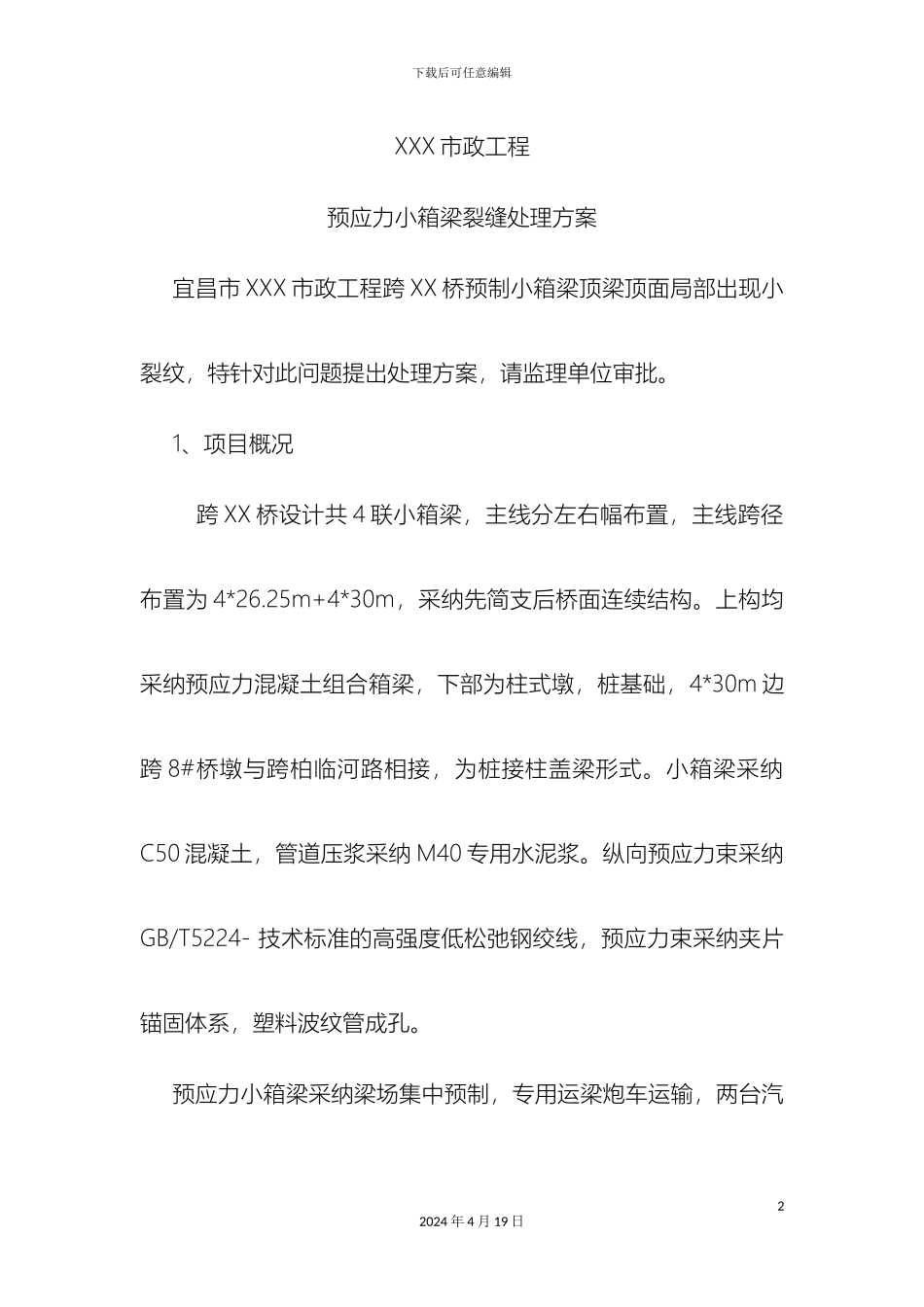

预制梁裂缝处理方案_第2页
2/14

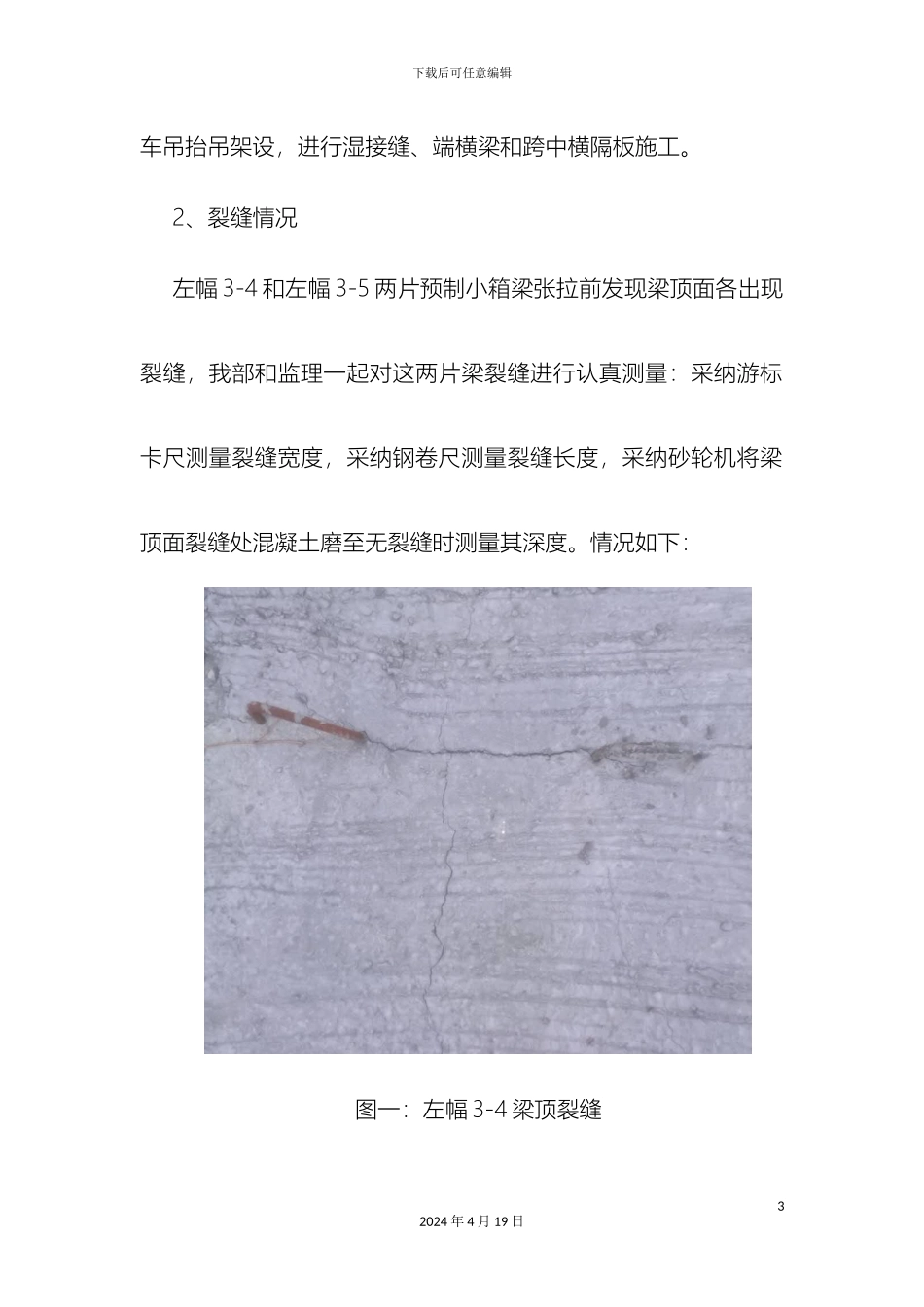

预制梁裂缝处理方案_第3页
3/14
下载后可任意编辑预制梁裂缝处理方案12024 年 4 月 19 日下载后可任意编辑XXX 市政工程预应力小箱梁裂缝处理方案宜昌市 XXX 市政工程跨 XX 桥预制小箱梁顶梁顶面局部出现小裂纹,特针对此问题提出处理方案,请监理单位审批。1、项目概况跨 XX 桥设计共 4 联小箱梁,主线分左右幅布置,主线跨径布置为 4*26.25m+4*30m,采纳先简支后桥面连续结构。上构均采纳预应力混凝土组合箱梁,下部为柱式墩,桩基础,4*30m 边跨 8#桥墩与跨柏临河路相接,为桩接柱盖梁形式。小箱梁采纳C50 混凝土,管道压浆采纳 M40 专用水泥浆。纵向预应力束采纳GB/T5224- 技术标准的高强度低松弛钢绞线,预应力束采纳夹片锚固体系,塑料波纹管成孔。预应力小箱梁采纳梁场集中预制,专用运梁炮车运输,两台汽22024 年 4 月 19 日下载后可任意编辑车吊抬吊架设,进行湿接缝、端横梁和跨中横隔板施工。2、裂缝情况左幅 3-4 和左幅 3-5 两片预制小箱梁张拉前发现梁顶面各出现裂缝,我部和监理一起对这两片梁裂缝进行认真测量:采纳游标卡尺测量裂缝宽度,采纳钢卷尺测量裂缝长度,采纳砂轮机将梁顶面裂缝处混凝土磨至无裂缝时测量其深度。情况如下:图一:左幅 3-4 梁顶裂缝32024 年 4 月 19 日下载后可任意编辑图二:左幅 3-5 梁顶裂缝图三:裂缝宽度检查42024 年 4 月 19 日下载后可任意编辑图四:裂缝深度检查2.3.检测结果 经检测,左幅 3-4 和左幅 3-5 裂缝长度为 50-31cm,裂缝宽度为 0.6-1.2mm,裂缝深度为 9-18mm。裂缝深度(h)与结构厚度H 的关系均为 h≤0.1H,经连续的观察测量,裂缝长度、宽度、深度均不再发育,判定为表面静止裂缝。3、原因分析左幅 3-4 小箱梁浇注日期为 .8.23,张拉日期为 9 月 7 日,7天强度为 54.8Mpa,28 天强度为 55.8Mpa,发现裂缝日期为 952024 年 4 月 19 日下载后可任意编辑月 3 日,经 7 天持续观察,裂缝无进展趋势。左幅 3-5 小箱梁浇注日期为 8 月 26 日,张拉日期为 9 月 7 日,7 天强度为56.4Mpa,28 天强度为 56.7Mpa,发现裂缝日期为 9 月 5 日,经 30 天持续观察,裂缝无进展趋势。 小箱梁所用混凝土为某商品砼公司预拌商品混凝土,混凝土配合比及原材料均经检测验证合格。混凝土 7 天强度及 28 天强度均满足设计要求。在浇注过程中混凝土和易性良好,未在现场加水,振动充分,考虑裂缝出现为个别现象,可排除因混凝土原材料...
