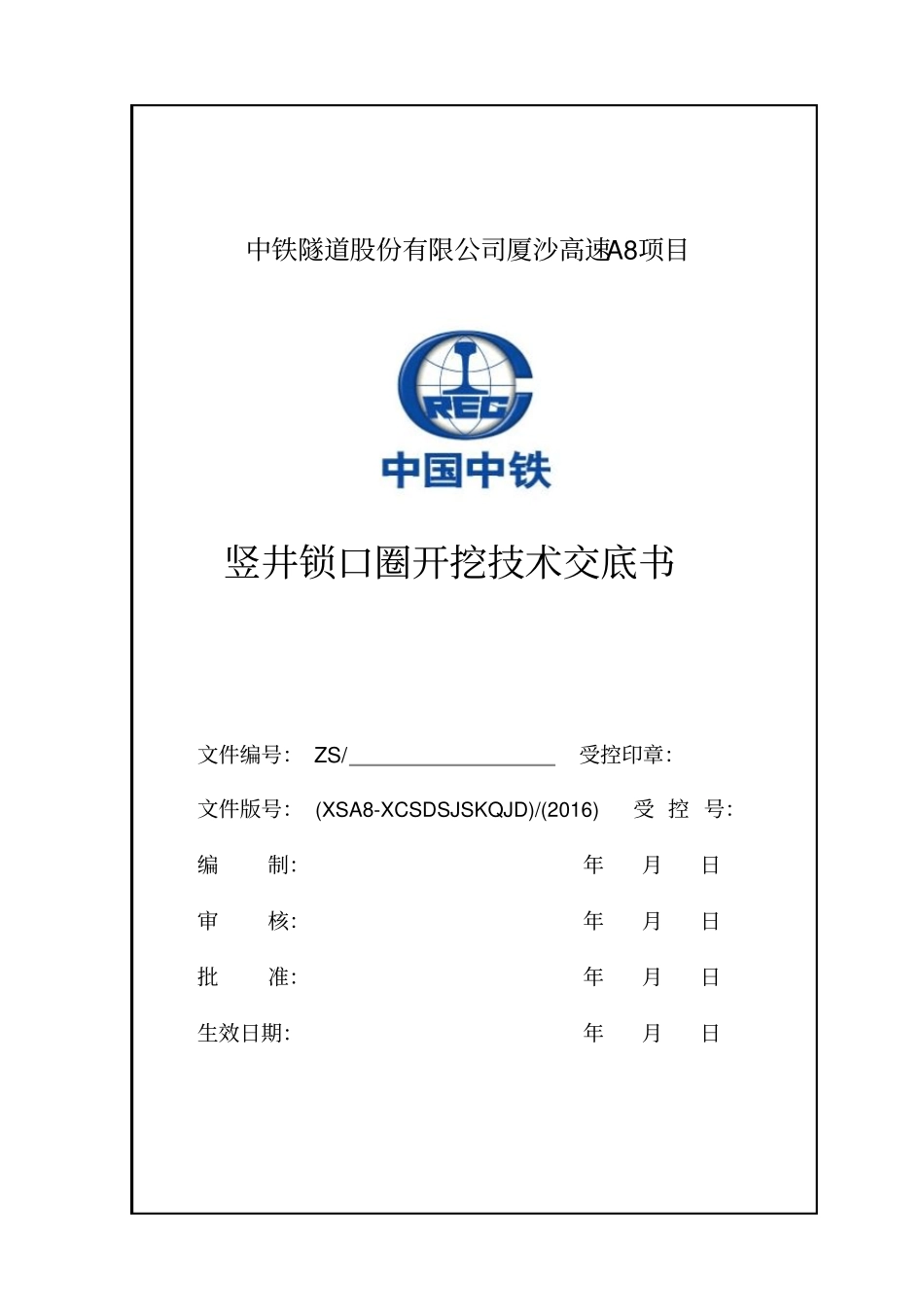

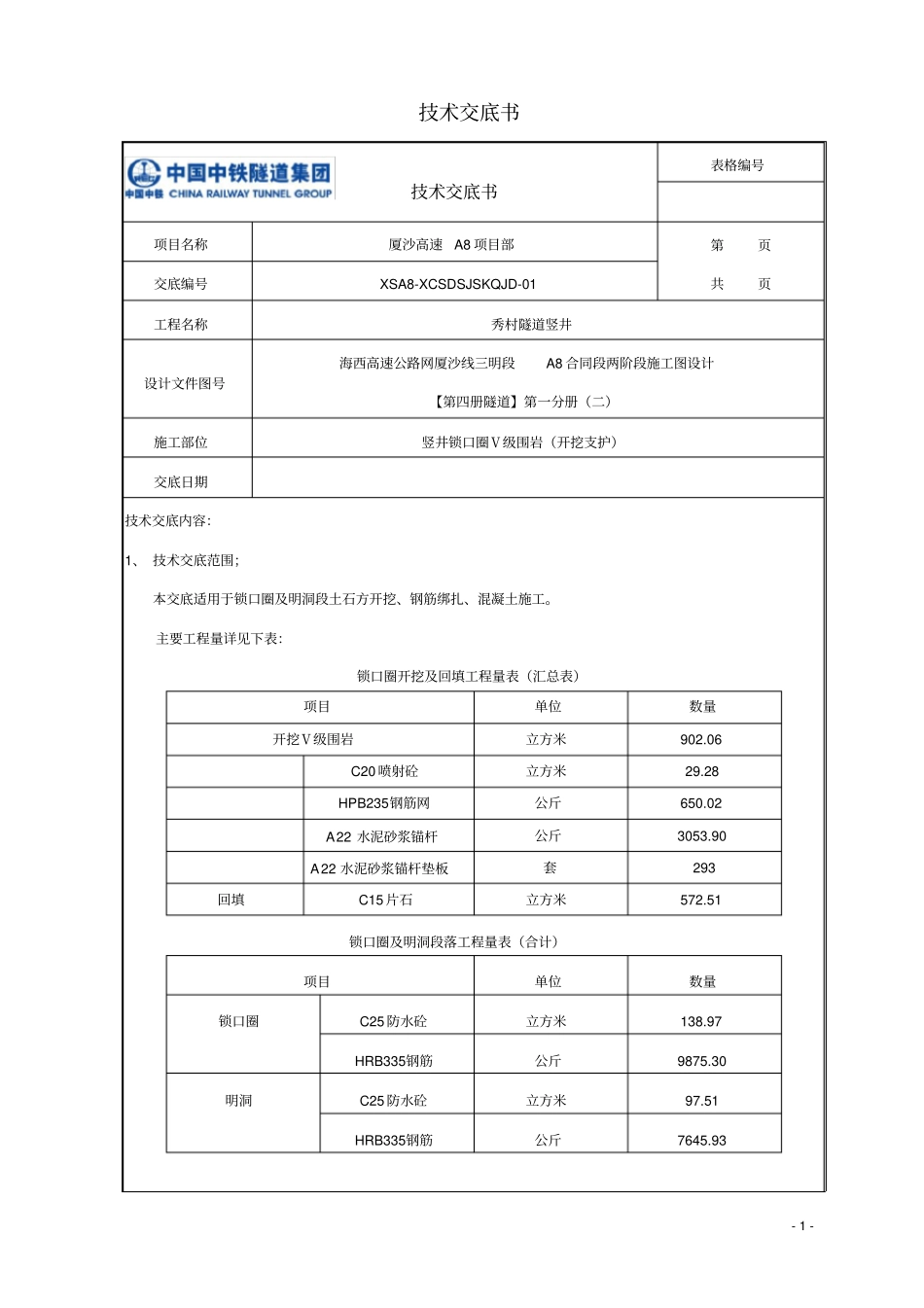

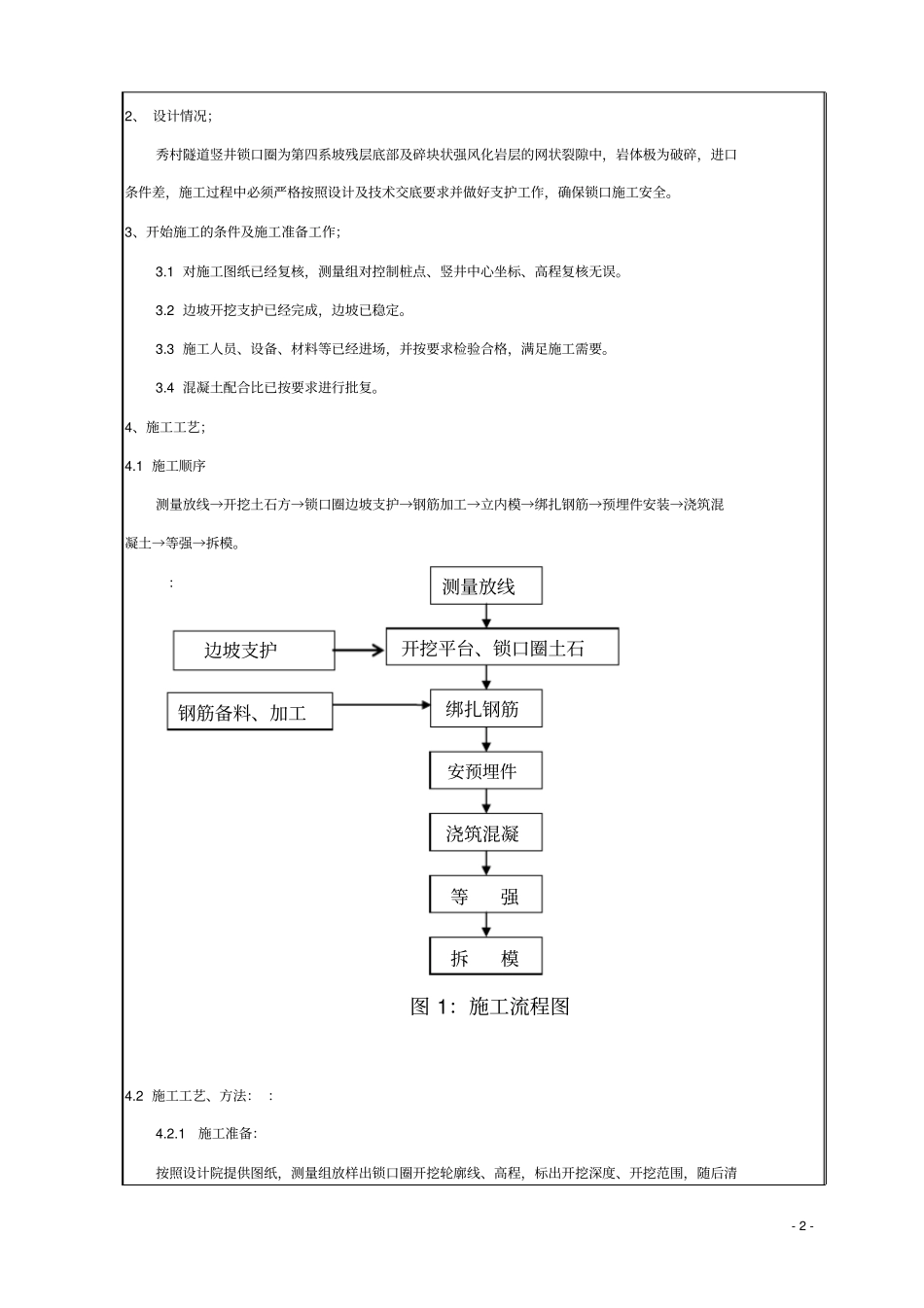

中铁隧道股份有限公司厦沙高速A8项目竖井锁口圈开挖技术交底书文件编号： ZS/受控印章：文件版号： (XSA8-XCSDSJSKQJD)/(2016)受 控 号：编制：年月日审核：年月日批准：年月日生效日期：年月日- 1 - 技术交底书技术交底书表格编号项目名称厦沙高速A8 项目部第页共页交底编号XSA8-XCSDSJSKQJD-01 工程名称秀村隧道竖井设计文件图号海西高速公路网厦沙线三明段A8 合同段两阶段施工图设计【第四册隧道】第一分册（二）施工部位竖井锁口圈Ⅴ级围岩（开挖支护）交底日期技术交底内容：1、 技术交底范围；本交底适用于锁口圈及明洞段土石方开挖、钢筋绑扎、混凝土施工。主要工程量详见下表：锁口圈开挖及回填工程量表（汇总表）项目单位数量开挖Ⅴ级围岩立方米902.06 C20 喷射砼立方米29.28 HPB235钢筋网公斤650.02 A22 水泥砂浆锚杆公斤3053.90 A22 水泥砂浆锚杆垫板套293 回填C15 片石立方米572.51 锁口圈及明洞段落工程量表（合计）项目单位数量锁口圈C25 防水砼立方米138.97 HRB335钢筋公斤9875.30 明洞C25 防水砼立方米97.51 HRB335钢筋公斤7645.93 - 2 - 2、 设计情况；秀村隧道竖井锁口圈为第四系坡残层底部及碎块状强风化岩层的网状裂隙中，岩体极为破碎，进口条件差，施工过程中必须严格按照设计及技术交底要求并做好支护工作，确保锁口施工安全。3、开始施工的条件及施工准备工作；3.1 对施工图纸已经复核，测量组对控制桩点、竖井中心坐标、高程复核无误。3.2 边坡开挖支护已经完成，边坡已稳定。3.3 施工人员、设备、材料等已经进场，并按要求检验合格，满足施工需要。3.4 混凝土配合比已按要求进行批复。4、施工工艺；4.1 施工顺序测量放线→开挖土石方→锁口圈边坡支护→钢筋加工→立内模→绑扎钢筋→预埋件安装→浇筑混凝土→等强→拆模。：图 1：施工流程图4.2 施工工艺、方法： ：4.2.1施工准备：按照设计院提供图纸，测量组放样出锁口圈开挖轮廓线、高程，标出开挖深度、开挖范围，随后清钢筋备料、加工测量放线开挖平台、锁口圈土石浇筑混凝安预埋件绑扎钢筋等强拆模边坡支护- 3 - 理表土、开挖锁口圈土石方。开挖过程中严禁超挖，应留有碾压或夯实而到设计基准面的压实量。最后需修整表面，使其平顺、无突出鼓包、成型良好。4.2.2钢筋加工根据后附图进行钢筋的下料、加工。4.2.3钢筋绑扎A、钢筋绑扎前进行除锈处理。B、钢筋绑扎步骤清除浮渣，画好主筋、分布筋间距；按照设计图纸先摆放...
