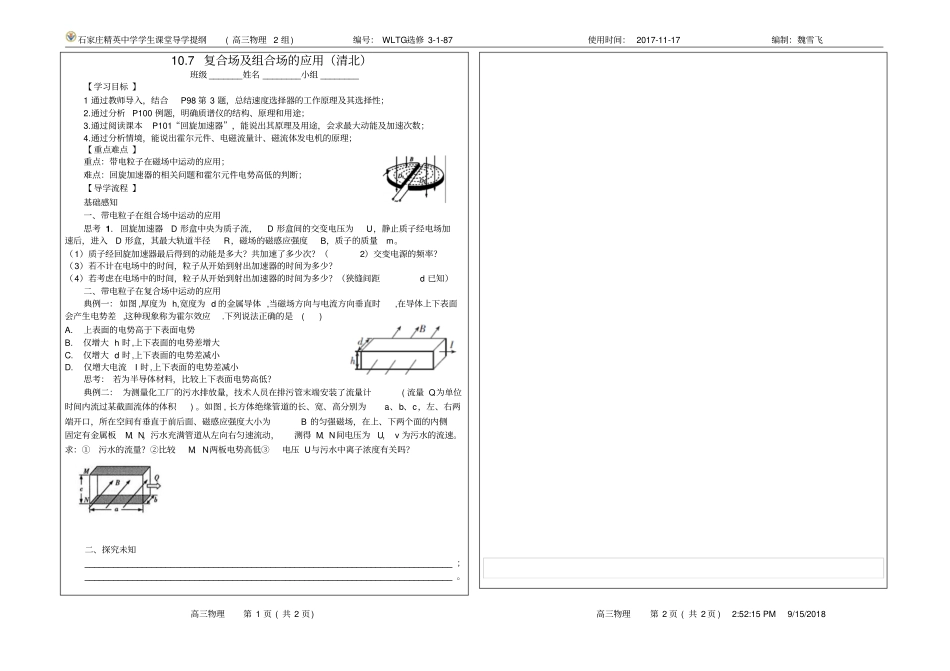

石家庄精英中学学生课堂导学提纲 ( 高三物理 2 组) 编号： WLTG-选修 3-1-87 使用时间： 2017-11-17 编制：魏雪飞高三物理第 1 页 ( 共 2 页) 高三物理第 2 页 ( 共 2 页 ) 2:52:15 PM 9/15/201810.7 复合场及组合场的应用（清北）班级 _______姓名 ________小组 ________ 【 学习目标 】1 通过教师导入，结合P98 第 3 题，总结速度选择器的工作原理及其选择性；2.通过分析 P100 例题，明确质谱仪的结构、原理和用途；3.通过阅读课本P101“回旋加速器”，能说出其原理及用途，会求最大动能及加速次数；4.通过分析情境，能说出霍尔元件、电磁流量计、磁流体发电机的原理；【 重点难点 】重点：带电粒子在磁场中运动的应用；难点：回旋加速器的相关问题和霍尔元件电势高低的判断；【 导学流程 】基础感知一、带电粒子在组合场中运动的应用思考 1．回旋加速器D 形盒中央为质子流，D 形盒间的交变电压为U，静止质子经电场加速后，进入D 形盒，其最大轨道半径R，磁场的磁感应强度B，质子的质量m。（1）质子经回旋加速器最后得到的动能是多大？共加速了多少次？（2）交变电源的频率？（3）若不计在电场中的时间，粒子从开始到射出加速器的时间为多少？（4）若考虑在电场中的时间，粒子从开始到射出加速器的时间为多少？（狭缝间距d 已知）二、带电粒子在复合场中运动的应用典例一： 如图 ,厚度为 h,宽度为 d 的金属导体 ,当磁场方向与电流方向垂直时,在导体上下表面会产生电势差 ,这种现象称为霍尔效应.下列说法正确的是( ) A.上表面的电势高于下表面电势B.仅增大 h 时,上下表面的电势差增大C.仅增大 d 时,上下表面的电势差减小D.仅增大电流I 时,上下表面的电势差减小思考： 若为半导体材料，比较上下表面电势高低？典例二： 为测量化工厂的污水排放量，技术人员在排污管末端安装了流量计( 流量 Q为单位时间内流过某截面流体的体积) 。如图 , 长方体绝缘管道的长、宽、高分别为a、b、c，左、右两端开口，所在空间有垂直于前后面、磁感应强度大小为B 的匀强磁场，在上、下两个面的内侧固定有金属板M、N，污水充满管道从左向右匀速流动，测得 M、N间电压为 U， v 为污水的流速。求：①污水的流量？②比较M、N两板电势高低③电压 U与污水中离子浓度有关吗？二、探究未知_____________________________________________________________________________ ；_____________________________________________________________________________ 。
