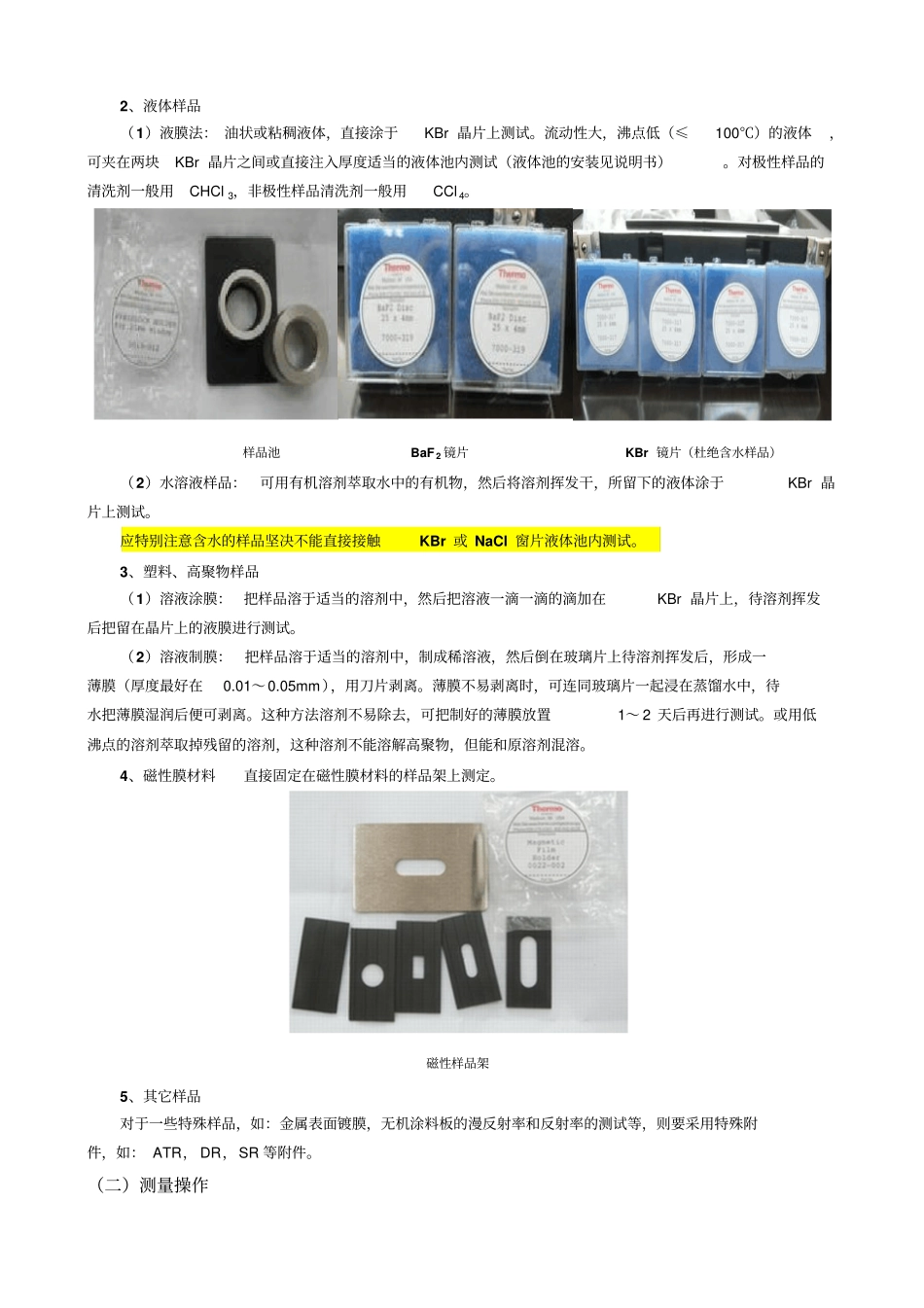

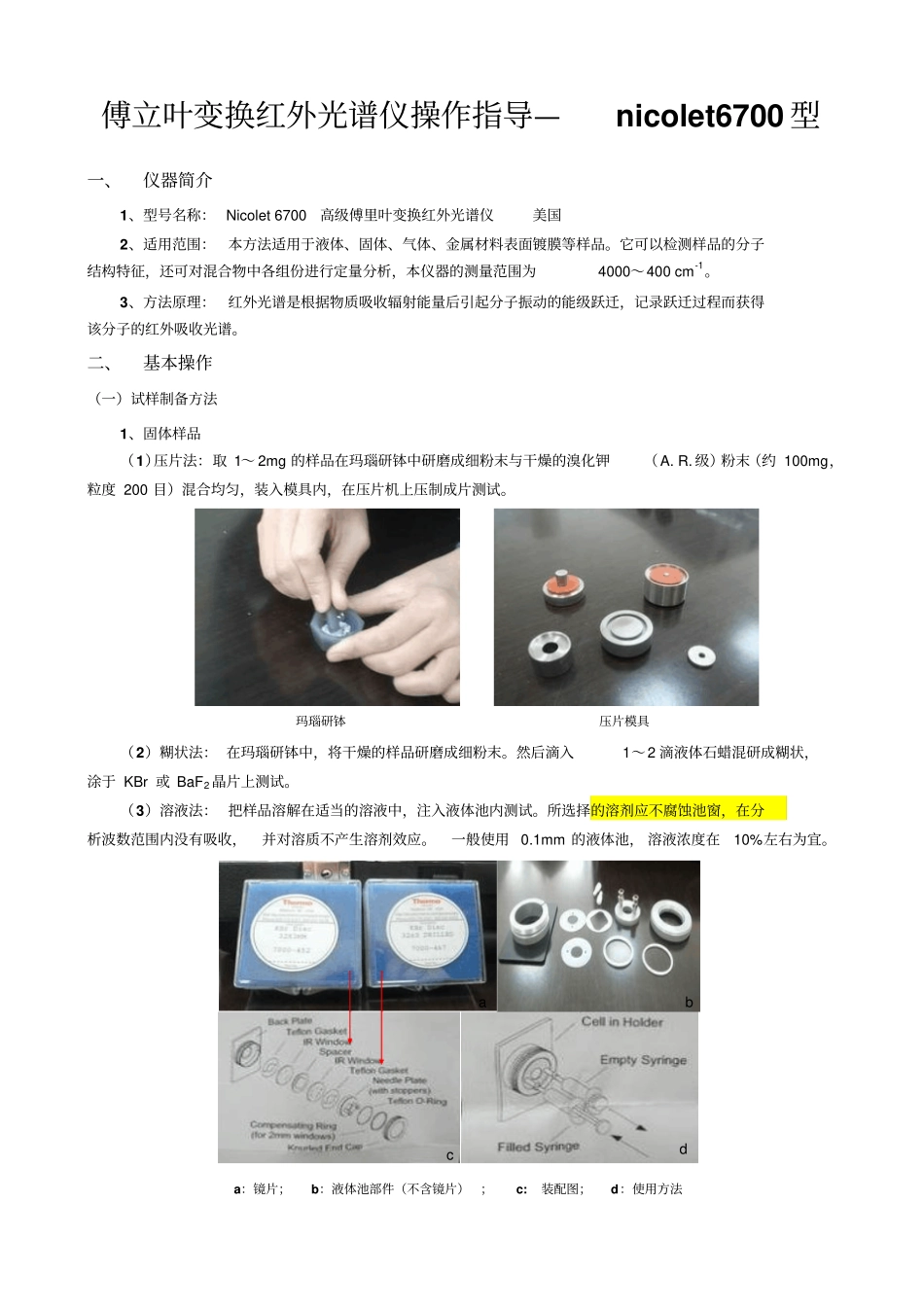

傅立叶变换红外光谱仪操作指导—nicolet6700 型一、仪器简介1、型号名称： Nicolet 6700 高级傅里叶变换红外光谱仪美国2、适用范围：本方法适用于液体、固体、气体、金属材料表面镀膜等样品。它可以检测样品的分子结构特征，还可对混合物中各组份进行定量分析，本仪器的测量范围为4000～400 cm-1。3、方法原理：红外光谱是根据物质吸收辐射能量后引起分子振动的能级跃迁，记录跃迁过程而获得该分子的红外吸收光谱。二、基本操作（一）试样制备方法1、固体样品（1）压片法：取 1～ 2mg 的样品在玛瑙研钵中研磨成细粉末与干燥的溴化钾（A. R. 级）粉末（约 100mg，粒度 200 目）混合均匀，装入模具内，在压片机上压制成片测试。玛瑙研钵压片模具（2）糊状法： 在玛瑙研钵中，将干燥的样品研磨成细粉末。然后滴入1～2 滴液体石蜡混研成糊状，涂于 KBr 或 BaF2 晶片上测试。（3）溶液法： 把样品溶解在适当的溶液中，注入液体池内测试。所选择的溶剂应不腐蚀池窗，在分析波数范围内没有吸收，并对溶质不产生溶剂效应。一般使用 0.1mm 的液体池， 溶液浓度在10%左右为宜。a：镜片；b：液体池部件（不含镜片）；c: 装配图；d：使用方法abcd2、液体样品（1）液膜法： 油状或粘稠液体，直接涂于KBr 晶片上测试。流动性大，沸点低（≤100℃）的液体，可夹在两块KBr 晶片之间或直接注入厚度适当的液体池内测试（液体池的安装见说明书）。对极性样品的清洗剂一般用CHCl 3，非极性样品清洗剂一般用CCl 4。样品池BaF 2 镜片KBr 镜片（杜绝含水样品）（2）水溶液样品：可用有机溶剂萃取水中的有机物，然后将溶剂挥发干，所留下的液体涂于KBr 晶片上测试。应特别注意含水的样品坚决不能直接接触KBr 或 NaCl 窗片液体池内测试。3、塑料、高聚物样品（1）溶液涂膜： 把样品溶于适当的溶剂中，然后把溶液一滴一滴的滴加在KBr 晶片上，待溶剂挥发后把留在晶片上的液膜进行测试。（2）溶液制膜：把样品溶于适当的溶剂中，制成稀溶液，然后倒在玻璃片上待溶剂挥发后，形成一薄膜（厚度最好在0.01～0.05mm），用刀片剥离。薄膜不易剥离时，可连同玻璃片一起浸在蒸馏水中，待水把薄膜湿润后便可剥离。这种方法溶剂不易除去，可把制好的薄膜放置1～ 2 天后再进行测试。或用低沸点的溶剂萃取掉残留的溶剂，这种溶剂不能溶解高聚物，但能和原溶剂混溶。4、磁性膜材料直接固定在磁性膜材料的样品架上测定。磁性样品架5、其它样品对于...
