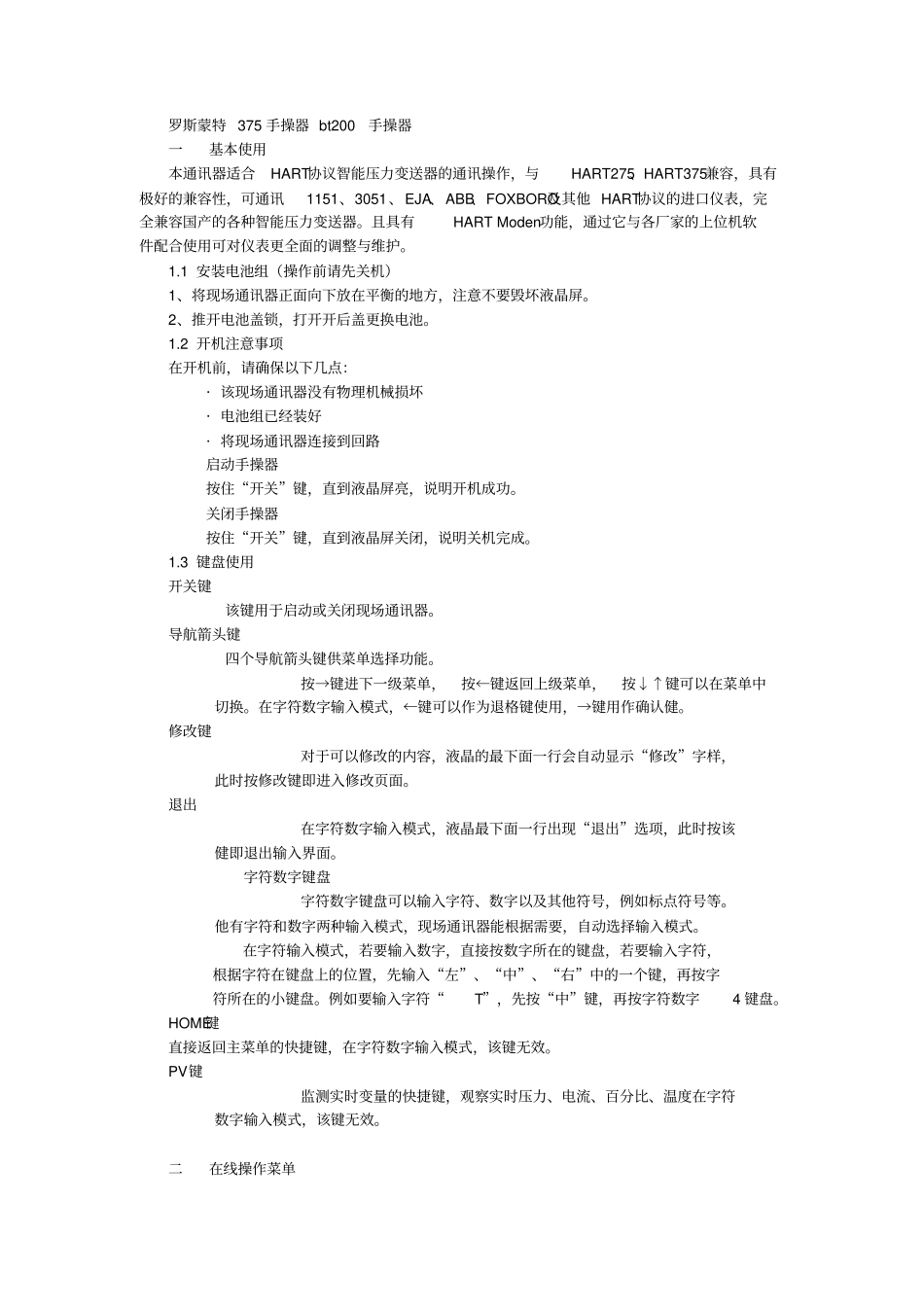

罗斯蒙特375手操器bt200手操器汇总_第1页
1/12
罗斯蒙特375手操器bt200手操器汇总_第2页
2/12
罗斯蒙特375手操器bt200手操器汇总_第3页
3/12
罗斯蒙特 375 手操器 bt200手操器一基本使用本通讯器适合HART协议智能压力变送器的通讯操作,与HART275、HART375兼容,具有极好的兼容性,可通讯1151、3051、EJA、ABB、FOXBORO及其他 HART协议的进口仪表,完全兼容国产的各种智能压力变送器。且具有HART Moden功能,通过它与各厂家的上位机软件配合使用可对仪表更全面的调整与维护。1.1 安装电池组(操作前请先关机)1、将现场通讯器正面向下放在平衡的地方,注意不要毁坏液晶屏。2、推开电池盖锁,打开开后盖更换电池。1.2 开机注意事项在开机前,请确保以下几点:· 该现场通讯器没有物理机械损坏· 电池组已经装好· 将现场通讯器连接到回路启动手操器按住“开关”键,直到液晶屏亮,说明开机成功。关闭手操器按住“开关”键,直到液晶屏关闭,说明关机完成。1.3 键盘使用开关键该键用于启动或关闭现场通讯器。导航箭头键四个导航箭头键供菜单选择功能。按→键进下一级菜单,按←键返回上级菜单,按↓↑键可以在菜单中切换。在字符数字输入模式,←键可以作为退格键使用,→键用作确认健。修改键对于可以修改的内容,液晶的最下面一行会自动显示“修改”字样,此时按修改键即进入修改页面。退出在字符数字输入模式,液晶最下面一行出现“退出”选项,此时按该健即退出输入界面。字符数字键盘字符数字键盘可以输入字符、数字以及其他符号,例如标点符号等。他有字符和数字两种输入模式,现场通讯器能根据需要,自动选择输入模式。在字符输入模式,若要输入数字,直接按数字所在的键盘,若要输入字符,根据字符在键盘上的位置,先输入“左”、“中”、“右”中的一个键,再按字符所在的小键盘。例如要输入字符“T”,先按“中”键,再按字符数字4 键盘。HOME键直接返回主菜单的快捷键,在字符数字输入模式,该键无效。PV键监测实时变量的快捷键,观察实时压力、电流、百分比、温度在字符数字输入模式,该键无效。二在线操作菜单1.检测菜单(如图2-1-1 )图 2-1-1 2.1.1 轮询检测选择该菜单,现场通讯器将从轮询号0 到轮询号 15 依次检测设备, 若检测到设备,将自动显示设备类型和工位号;若没有检测到设备,将出现没有检测到变送器的警告。2.1.2 按轮询号检测对指定轮询号的设备进行检测,按↑↓键可以在0-15 之间选择轮询号,然后按→键开始检测, 若检测到设备, 自动显示设备类型及工位号;若检测不到设备,将出现没有检测到变送器的警告。1.主菜单(图2-2 )主菜单...
