美KFR-2633GWCBPY型变频空调电路原理VIP专享

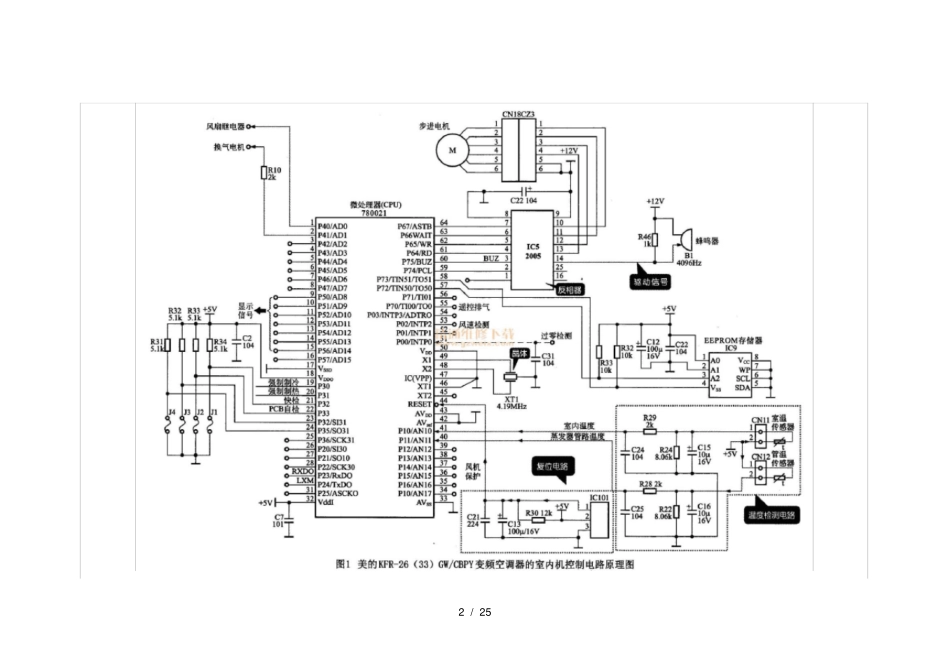

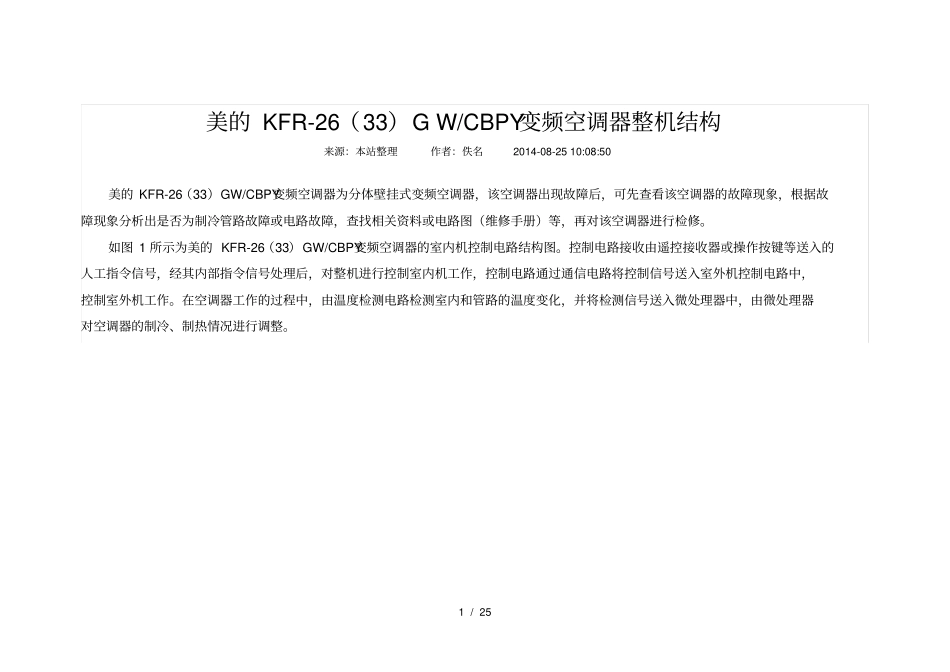

1 / 25 美的 KFR-26（33）G W/CBPY变频空调器整机结构来源：本站整理作者：佚名2014-08-25 10:08:50 美的 KFR-26（33）GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。如图 1 所示为美的 KFR-26（33）GW/CBPY变频空调器的室内机控制电路结构图。控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部指令信号处理后，对整机进行控制室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。2 / 25 3 / 25 如图 2 所示为美的 KFR-26（33）GW/CBPY变频空调器室内机的电源供电电路。220V交流电压经保险丝FS1、压敏电阻 ZNR、滤波电容 C2、互感滤波器 LF01和电容 C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。4 / 25 5 / 25 如图 3 所示为美的 KFR-26（33）GW/CBPY变频空调器室内机直流稳压电路。从该电路中，可知来自变压器T1 次级的 13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4（7812）稳压后输出＋ 12V 电压，为继电器、电机等供电， +12V输出电压再经＋ 5V三端稳压器 IC5（7805）稳压后，输出＋ 5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。6 / 25 如图 4 所示为美的 KFR-26（33）GW/CBPY变频空调器的室外机控制电路。从该电路图可知，IC1 是室外机的微处理器（ CPU）芯7 / 25 片。微处理器的变频控制电路经C24加到变频功率模块TM05，交流 220V经滤波和整流电路形成直流300V为变频功率模块供电。变频功率模块为压缩机电机的三相绕组提供驱动电流。8 / 25 9 / 25 如图 5 所示为美的 KFR-26（33）GW/CBPY变频空调器的室外机的电源及驱动电路。220V交流电压由互感滤波器T1、电容 C1、C5、 C2 组成的交流滤波电路送入电源电路中，经整流模块DB1把交流 220V电压转换成脉动的直流电压，为功率模块供电。10 / 25 11 / 25 该电路中，变频模块用于驱动压缩机电机运转，微处理器输出的U、V、W三相 6 路控制信号经接口电路后送到变频模块，变...
