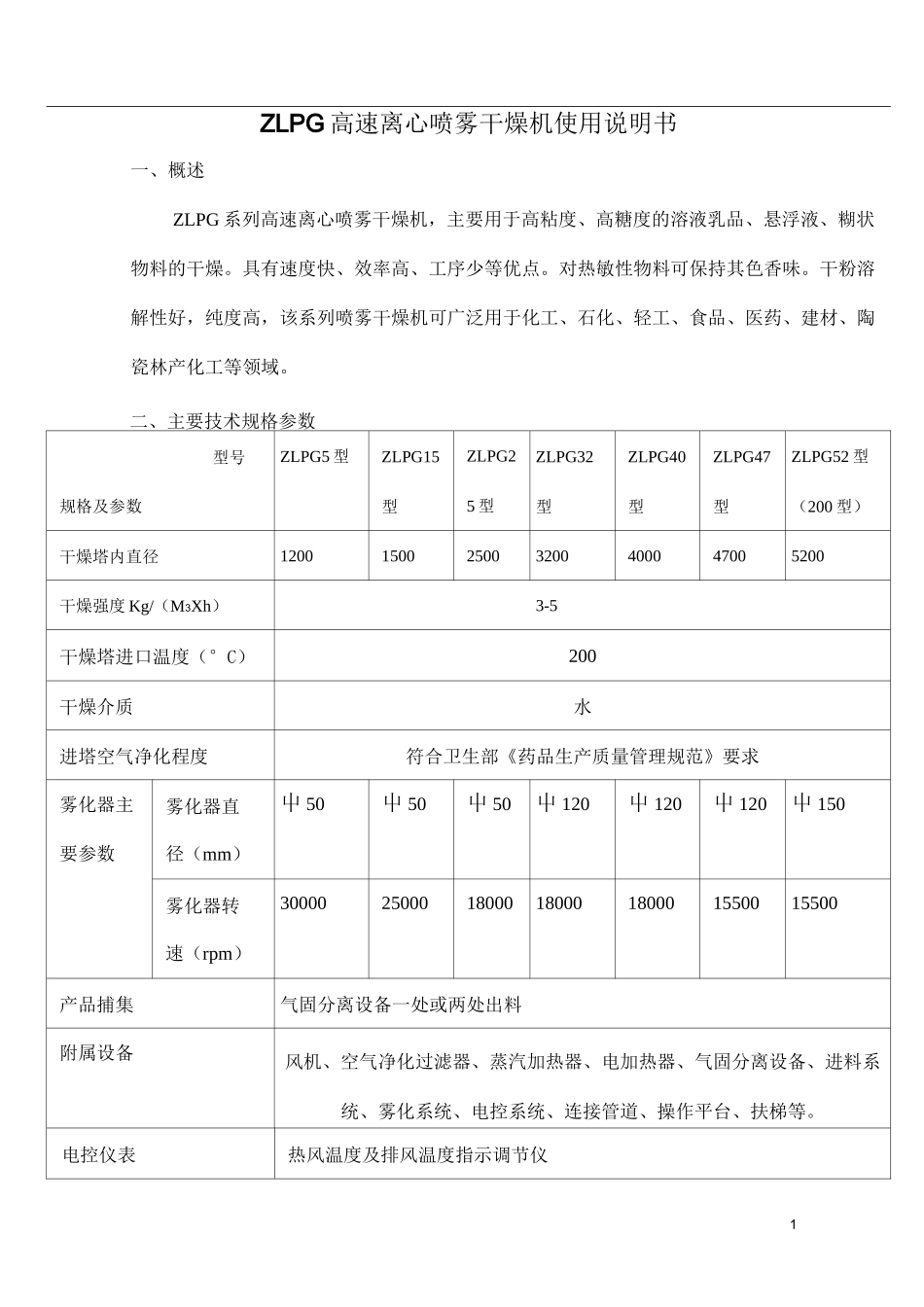

1ZLPG 高速离心喷雾干燥机使用说明书一、概述ZLPG 系列高速离心喷雾干燥机,主要用于高粘度、高糖度的溶液乳品、悬浮液、糊状物料的干燥。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色香味。干粉溶解性好,纯度高,该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷林产化工等领域。二、主要技术规格参数型号规格及参数ZLPG5 型ZLPG15型ZLPG25 型ZLPG32型ZLPG40型ZLPG47型ZLPG52 型(200 型)干燥塔内直径1200150025003200400047005200干燥强度 Kg/(M3Xh)3-5干燥塔进口温度(°C)200干燥介质水进塔空气净化程度符合卫生部《药品生产质量管理规范》要求雾化器主要参数雾化器直径(mm)屮 50屮 50屮 50屮 120屮 120屮 120屮 150雾化器转速(rpm)30000250001800018000180001550015500产品捕集气固分离设备一处或两处出料附属设备风机、空气净化过滤器、蒸汽加热器、电加热器、气固分离设备、进料系统、雾化系统、电控系统、连接管道、操作平台、扶梯等。电控仪表热风温度及排风温度指示调节仪2三、工作原理空气经空气过滤器后进入空气加热器,空气加热器的加热方式有:热风炉、电加热、蒸汽加热等。当空气加热器到给定的温度后以切线方向进入热风分配器,经热风分配器作用后的空气,均匀地、螺旋式地进入干燥室,同时料液由雾化器雾化为 20-60m 的雾滴,当雾滴于热空气接触后就迅速汽化干燥为粉末或颗粒产品。干燥的粉末或颗粒产品落到干燥室的锥体四壁并滑行至锥底进入积粉筒,少量细粉随空气流入旋风分离器进行分离,最后废气由风机排出口排出,或进入湿式除尘器后排出。本机采用并流式喷雾干燥,液滴与热风同方向流动。虽然热风温度较高,但是由于热风进入干燥室立即与喷雾液滴接触,干燥室内温度从上到下急剧下降,不致使干燥物料过度受热,特别适宜热敏性物料干燥。排出产品的温度一般稍低于排风温度。本机适用于化工、食品、医药等许多产品的干燥。常用的有下列各类:聚合物和树脂类、染料、陶瓷、玻璃类、除锈剂、杀真菌剂、杀虫药类、碳水化合物类、乳蛋制品类、屠宰场的副产品、血和鱼制品类、洗涤和表面活性类、肥料类、有机无机化合物类等。本机组的筒身、管道和所有接触物料部件均采用 0Crl9Ni9 的不锈钢材料制作,因此能保证产品不受污染。本系列喷雾干燥机通常可用于含水份量为 50%-80%的料液进行喷雾,特殊物料即使含水份量高达 90%,不经浓缩同样能够一次干燥成3粉粒状产品...
