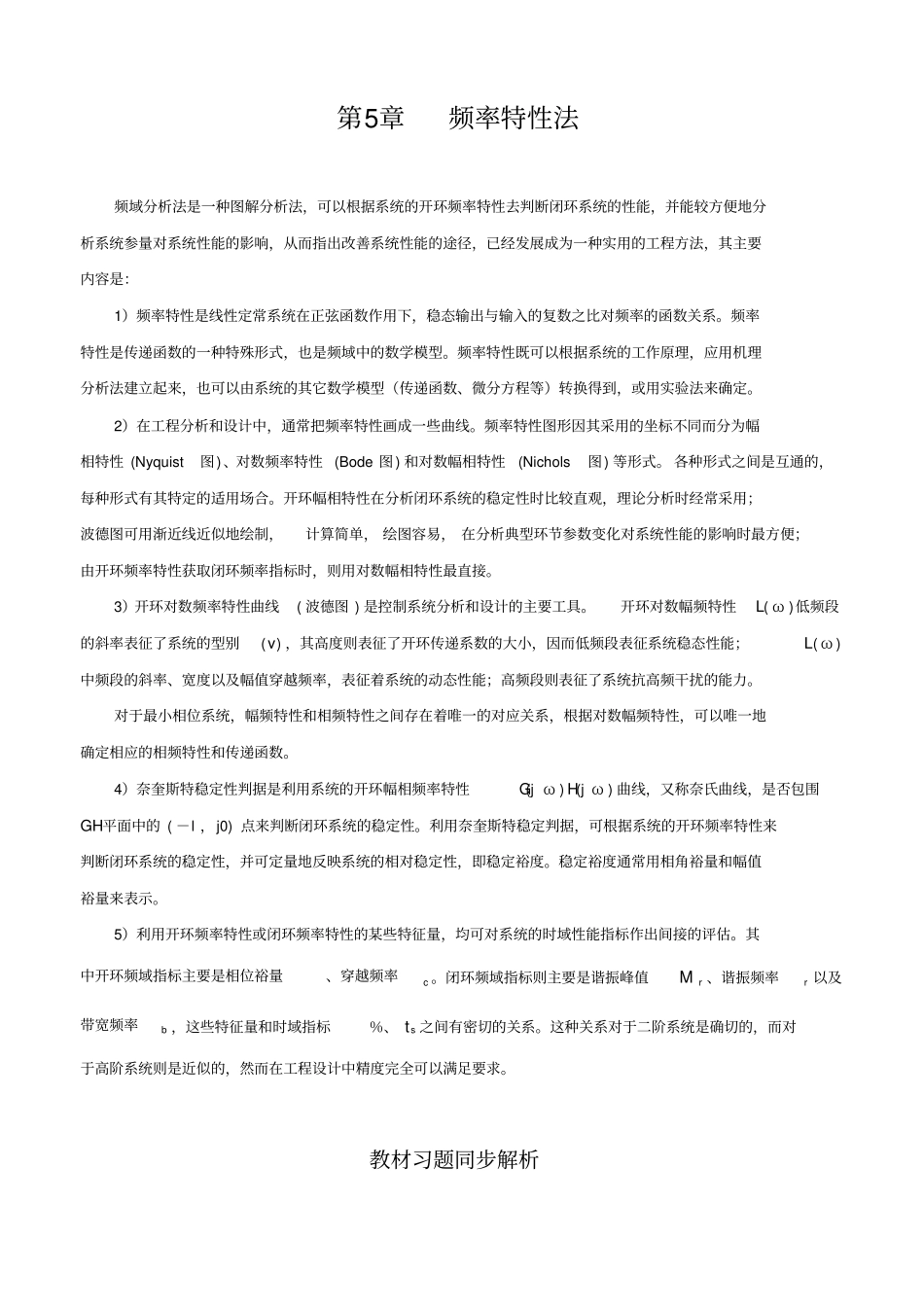

第5章频率特性法频域分析法是一种图解分析法，可以根据系统的开环频率特性去判断闭环系统的性能，并能较方便地分析系统参量对系统性能的影响，从而指出改善系统性能的途径，已经发展成为一种实用的工程方法，其主要内容是：1）频率特性是线性定常系统在正弦函数作用下，稳态输出与输入的复数之比对频率的函数关系。频率特性是传递函数的一种特殊形式，也是频域中的数学模型。频率特性既可以根据系统的工作原理，应用机理分析法建立起来，也可以由系统的其它数学模型（传递函数、微分方程等）转换得到，或用实验法来确定。2）在工程分析和设计中，通常把频率特性画成一些曲线。频率特性图形因其采用的坐标不同而分为幅相特性 (Nyquist图)、对数频率特性 (Bode 图) 和对数幅相特性(Nichols图) 等形式。 各种形式之间是互通的，每种形式有其特定的适用场合。开环幅相特性在分析闭环系统的稳定性时比较直观，理论分析时经常采用；波德图可用渐近线近似地绘制，计算简单， 绘图容易， 在分析典型环节参数变化对系统性能的影响时最方便；由开环频率特性获取闭环频率指标时，则用对数幅相特性最直接。3）开环对数频率特性曲线( 波德图 ) 是控制系统分析和设计的主要工具。开环对数幅频特性L( ω )低频段的斜率表征了系统的型别(v) ，其高度则表征了开环传递系数的大小，因而低频段表征系统稳态性能；L( ω )中频段的斜率、宽度以及幅值穿越频率，表征着系统的动态性能；高频段则表征了系统抗高频干扰的能力。对于最小相位系统，幅频特性和相频特性之间存在着唯一的对应关系，根据对数幅频特性，可以唯一地确定相应的相频特性和传递函数。4）奈奎斯特稳定性判据是利用系统的开环幅相频率特性G(j ω ) H(j ω ) 曲线，又称奈氏曲线，是否包围GH平面中的 ( －l ，j0) 点来判断闭环系统的稳定性。利用奈奎斯特稳定判据，可根据系统的开环频率特性来判断闭环系统的稳定性，并可定量地反映系统的相对稳定性，即稳定裕度。稳定裕度通常用相角裕量和幅值裕量来表示。5）利用开环频率特性或闭环频率特性的某些特征量，均可对系统的时域性能指标作出间接的评估。其中开环频域指标主要是相位裕量、穿越频率c 。闭环频域指标则主要是谐振峰值rM、谐振频率r 以及带宽频率b ，这些特征量和时域指标％、st 之间有密切的关系。这种关系对于二阶系统是确切的，而对于高阶系统则是近似的，然而在工程设计中精度完全可以满足要求。教材习题同步...
