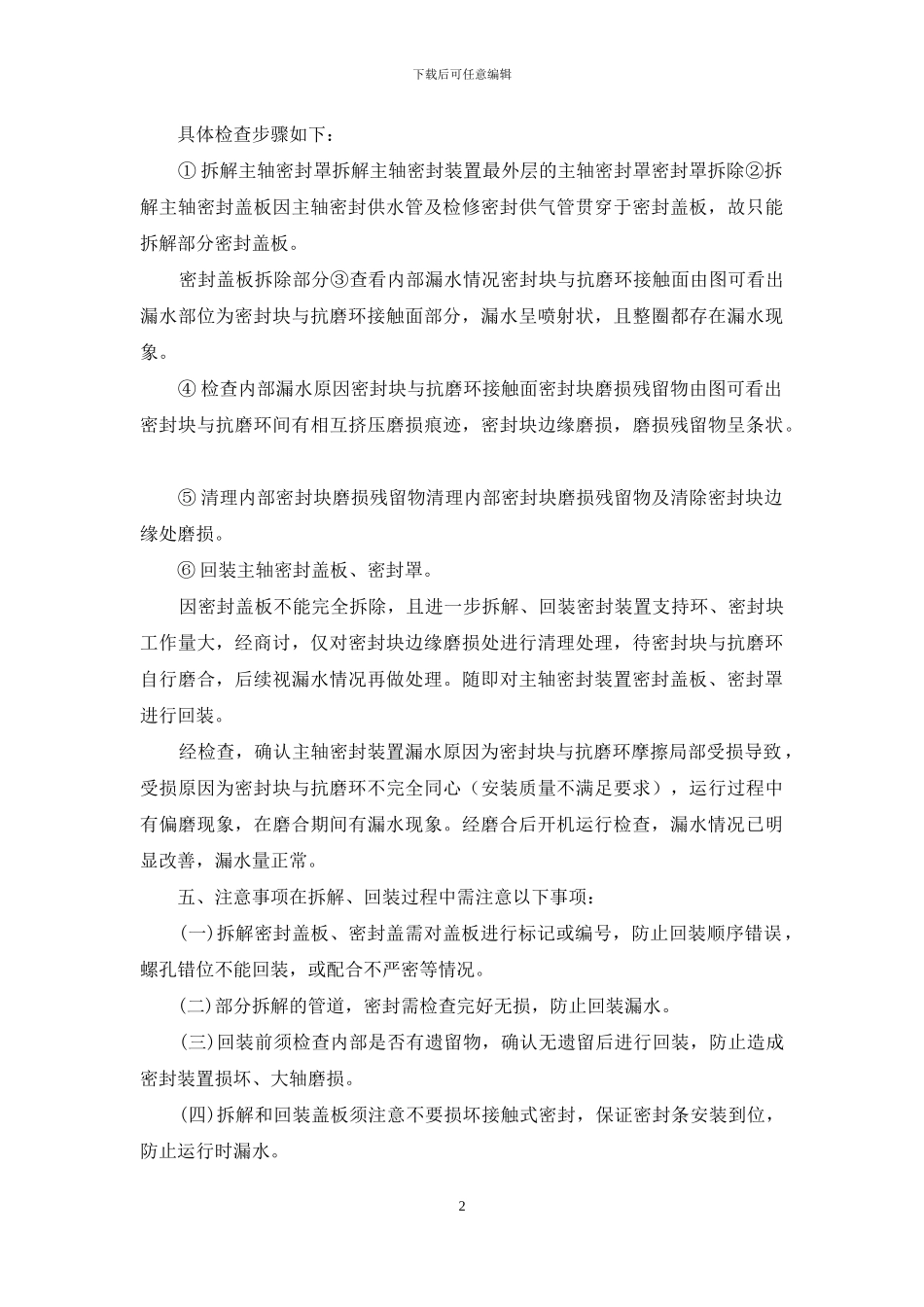

下载后可任意编辑3 号机组主轴密封漏水情况检查处理说明 3 号机组主轴密封漏水检查处理说明一、缺陷（问题）描述 2024 年 04 月06 日，3 号机组在开展启动试验甩 75%额定负荷过程中，主轴密封装置密封罩与主轴接触面出现喷水、甩水情况。 二、原因分析结合图纸，联合八局及厂家共赴现场检查，发现密封罩与主轴接触面有水漏出，遂即对原因进行排查： 外部原因排查：（1）检查排水管未堵塞、排水正常； （2）核查主轴密封供水流量计显示约 15m3/h，相比于 1-4 号机组大，约5m3/h 左右，考虑主轴密封排水管排水量一定，若主轴密封供水流量较大，可能导致排水管无法及时将密封腔内积水排除，出现端盖漏水现象，遂立即将主轴密封流量由 15m3/h 下调至 11m3/h，检查主轴密封端盖仍出现漏水现象，漏水量无明显变化。由此得出主轴密封漏水为内部原因。 内部原因排查：经查看图纸初步推断原因为：（1）密封块与抗磨板配合不良，存在径向碰撞摩擦、密封弹簧卡涩，未能顶压住密封块等情况，导致密封块与抗磨板配合面处漏水较大； （2）支持环与浮动环间隙密封损坏，支持环与浮动环存在相对运动，若安装不到位，将会导致密封受损或密封不严漏水。因漏水为内部缺陷，具体漏水原因必须拆解主轴密封装置检查后确定。 三、准备工作人员人员数量共需 4-5 人需要配合的专业机械专业人员技术资料序号名称数量单位备注 1 主轴密封装置装配图工器具、备品及耗材序号名称数量单位备注 118mm 开口扳 2 把为加快速度可用电动扳手。 224mm 开口扳 2 把 312 寸或 14 寸活动板 2 把 4Φ8 密封条 12 米 5 葫芦 2 个 6吊具（吊耳、吊带）2 套 7 小撬棍 2 跟 8 瞬干胶 1 瓶用于固定密封盘根 9 白布、毛巾四、处理过程经部门同意，机械专业组连同八局、厂家人员对主轴密封装置进行了部分拆解检查，查找漏水原因，具体步骤如下： ① 拆解主轴密封罩→②拆解主轴密封盖板→③查看内部漏水情况→④查看内部漏水原因→⑤清理内部密封块磨损残留→⑥回装主轴密封盖板、密封罩。 1下载后可任意编辑 具体检查步骤如下： ① 拆解主轴密封罩拆解主轴密封装置最外层的主轴密封罩密封罩拆除②拆解主轴密封盖板因主轴密封供水管及检修密封供气管贯穿于密封盖板，故只能拆解部分密封盖板。 密封盖板拆除部分③查看内部漏水情况密封块与抗磨环接触面由图可看出漏水部位为密封块与抗磨环接触面部分，漏水呈喷射状，且整圈都...
