苏科版九年级物理上册14电压和电压表的使用

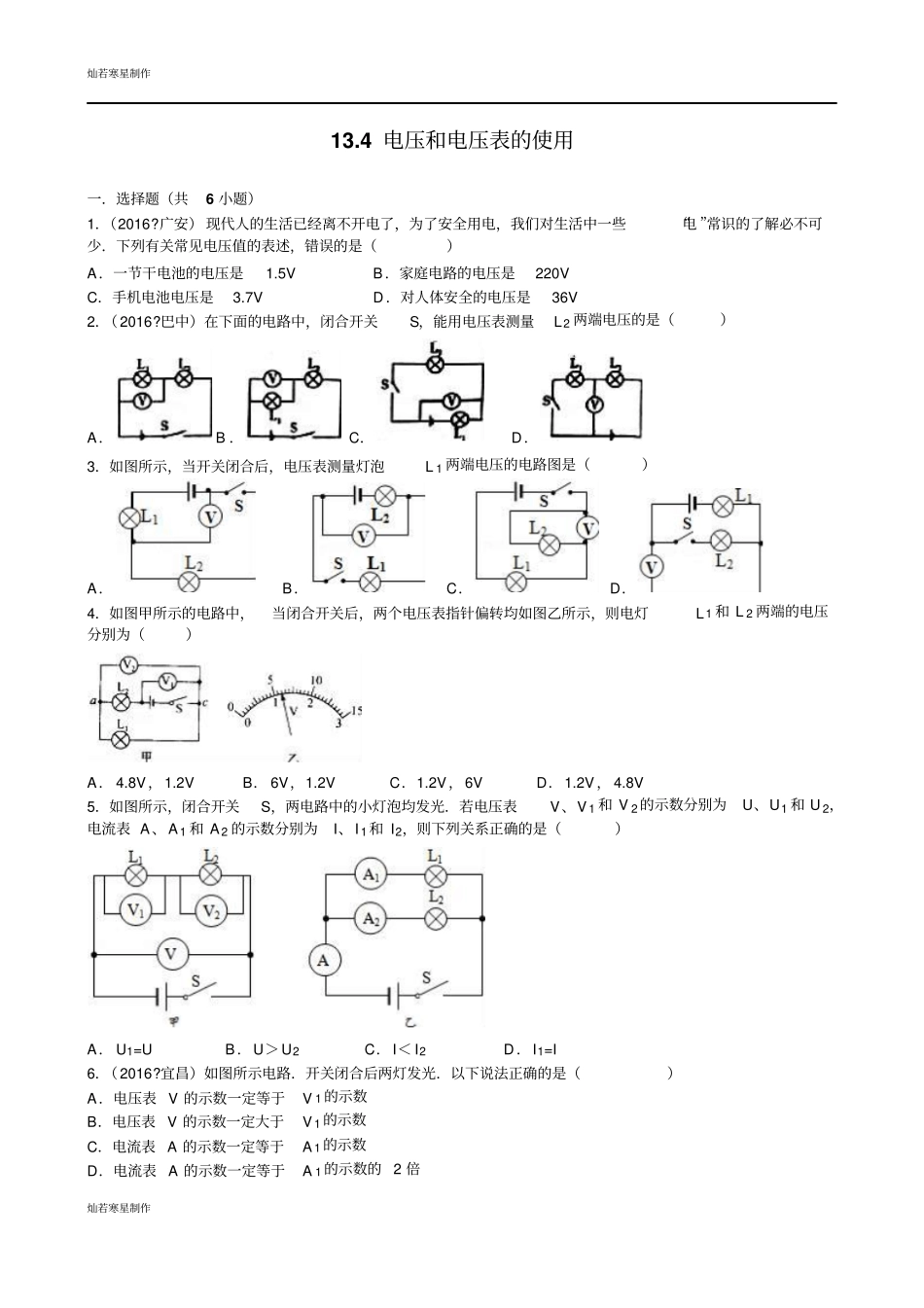

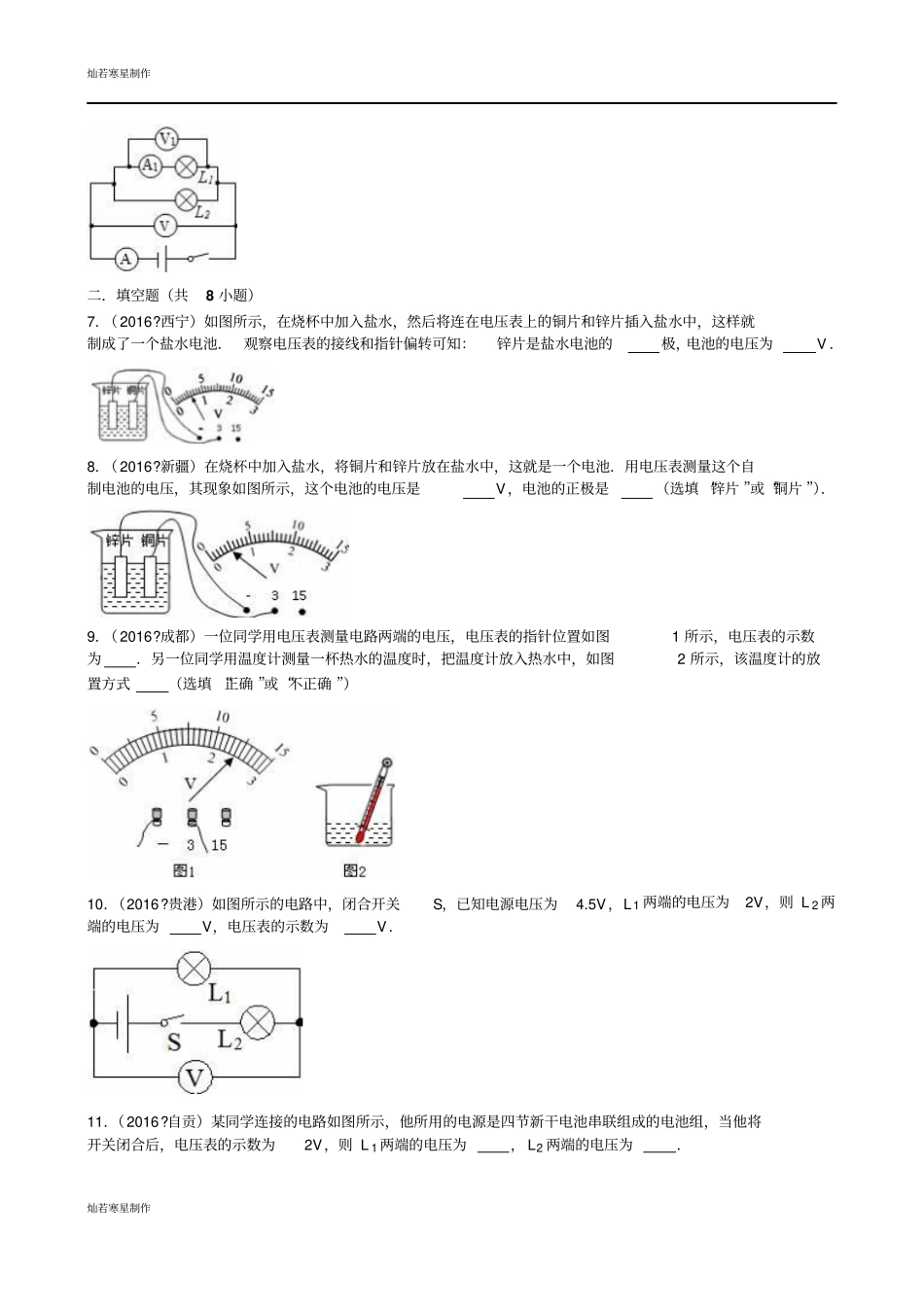

灿若寒星制作灿若寒星制作13.4 电压和电压表的使用一．选择题（共6 小题）1．（2016?广安） 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电 ”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220V C．手机电池电压是3.7V D．对人体安全的电压是36V 2．（2016?巴中）在下面的电路中，闭合开关S，能用电压表测量L2 两端电压的是（）A． B ．C．D．3．如图所示，当开关闭合后，电压表测量灯泡L 1 两端电压的电路图是（）A．B．C．D．4．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1 和 L 2 两端的电压分别为（）A． 4.8V，1.2V B． 6V，1.2V C．1.2V，6V D．1.2V， 4.8V 5．如图所示，闭合开关S，两电路中的小灯泡均发光．若电压表V、V 1 和 V 2 的示数分别为U、U1 和 U 2，电流表 A、A 1 和 A 2 的示数分别为I、I 1 和 I2，则下列关系正确的是（）A． U1=U B．U＞U2C．I＜ I2D．I1=I 6．（2016?宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表 V 的示数一定等于V 1 的示数B．电压表 V 的示数一定大于V 1 的示数C．电流表 A 的示数一定等于A 1 的示数D．电流表 A 的示数一定等于A 1 的示数的 2 倍灿若寒星制作灿若寒星制作二．填空题（共8 小题）7．（2016?西宁）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池． 观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V ．8．（2016?新疆）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填 “锌片 ”或“铜片 ”）．9．（2016?成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图1 所示，电压表的示数为．另一位同学用温度计测量一杯热水的温度时，把温度计放入热水中，如图2 所示，该温度计的放置方式（选填 “正确 ”或“不正确 ”）10．（2016?贵港）如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1 两端的电压为2V，则 L 2 两端的电压为V，电压表的示数为V．11．（2016?自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表...
