苏科版九年级物理上册物理:电流和电压表的使用同步练习

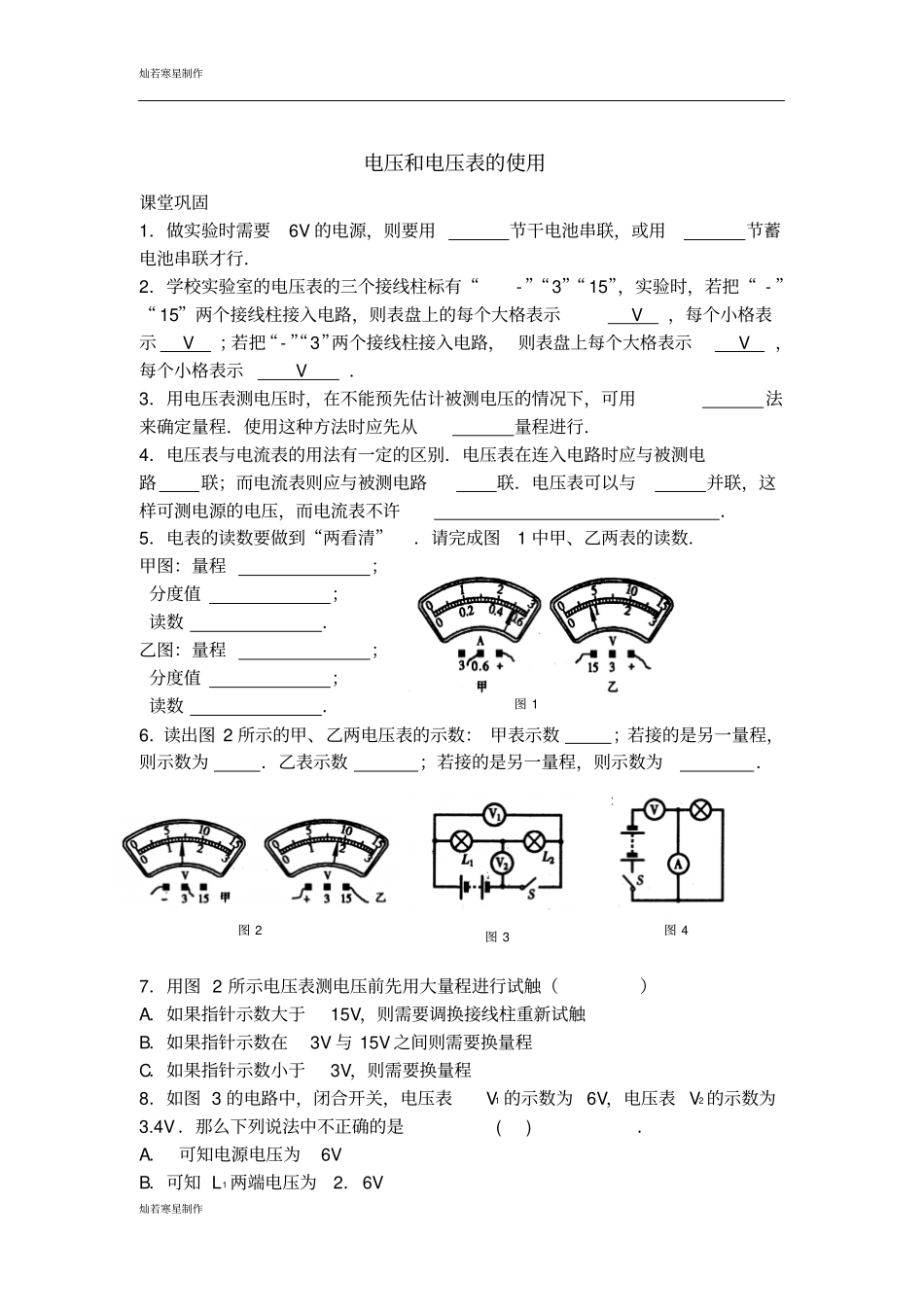

苏科版九年级物理上册物理:电流和电压表的使用同步练习_第1页
1/3
苏科版九年级物理上册物理:电流和电压表的使用同步练习_第2页
2/3
苏科版九年级物理上册物理:电流和电压表的使用同步练习_第3页
3/3
灿若寒星制作灿若寒星制作电压和电压表的使用课堂巩固1.做实验时需要6V 的电源,则要用节干电池串联,或用节蓄电池串联才行.2.学校实验室的电压表的三个接线柱标有“- ”“3”“ 15”,实验时,若把“ - ”“ 15”两个接线柱接入电路,则表盘上的每个大格表示 V,每个小格表示 V;若把“- ”“3”两个接线柱接入电路, 则表盘上每个大格表示 V,每个小格表示 V.3.用电压表测电压时,在不能预先估计被测电压的情况下,可用法来确定量程.使用这种方法时应先从量程进行.4.电压表与电流表的用法有一定的区别.电压表在连入电路时应与被测电路联;而电流表则应与被测电路联.电压表可以与并联,这样可测电源的电压,而电流表不许.5.电表的读数要做到“两看清”.请完成图1 中甲、乙两表的读数.甲图:量程;分度值;读数.乙图:量程;分度值;读数.6.读出图 2 所示的甲、乙两电压表的示数: 甲表示数;若接的是另一量程,则示数为.乙表示数;若接的是另一量程,则示数为.7.用图 2 所示电压表测电压前先用大量程进行试触()A.如果指针示数大于15V,则需要调换接线柱重新试触B.如果指针示数在3V 与 15V 之间则需要换量程C.如果指针示数小于3V,则需要换量程8.如图 3 的电路中,闭合开关,电压表V1 的示数为 6V,电压表 V2 的示数为3.4V .那么下列说法中不正确的是 ( ).A. 可知电源电压为6V B.可知 L1 两端电压为2.6V 图 2 图 1 图 3 图 4 灿若寒星制作灿若寒星制作C.将电压表V2换成电流表,则L1 亮, L2 不亮D.将电压表V2换成电流表,则L1 与 L2 并联,电流表测干路上的电流9.在如图 4 所示的电路中,闭合开关S 后 ( ).A.电压表的示数为电源电压 B.电流表的示数特别大C.小灯泡正常发光 D.电流表、电压表都被烧坏课后提升10.在图 5 中,能测出灯 L 1两端电压的正确电路图是( ).11.如图 6 所示的电路中,当开关S 合上时,电压表测的是( ).A.灯 L 2 两端电压B.电源的电压C.灯 L l 两端的电压D.灯 L 2和电源两端的电压12.有一个同学在测量电压时用的是0~3V 的量程,但记录的读数却是 6.5V,则该同学实际测的电压值是( ).A.5V B.2.5V C.1.3V D.11.5V 13.在图 7 和图 8 中,分别按电路图连接电路.11.电灯 L1 与 L2串联,用电流表测L1 中的电流,用电压表测 L2 两端的电压,请在虚线框内画出电路图.初中物理试卷灿若寒星制作图 7 图 8 图 5 图 6 灿若寒星制作灿若寒星制作
