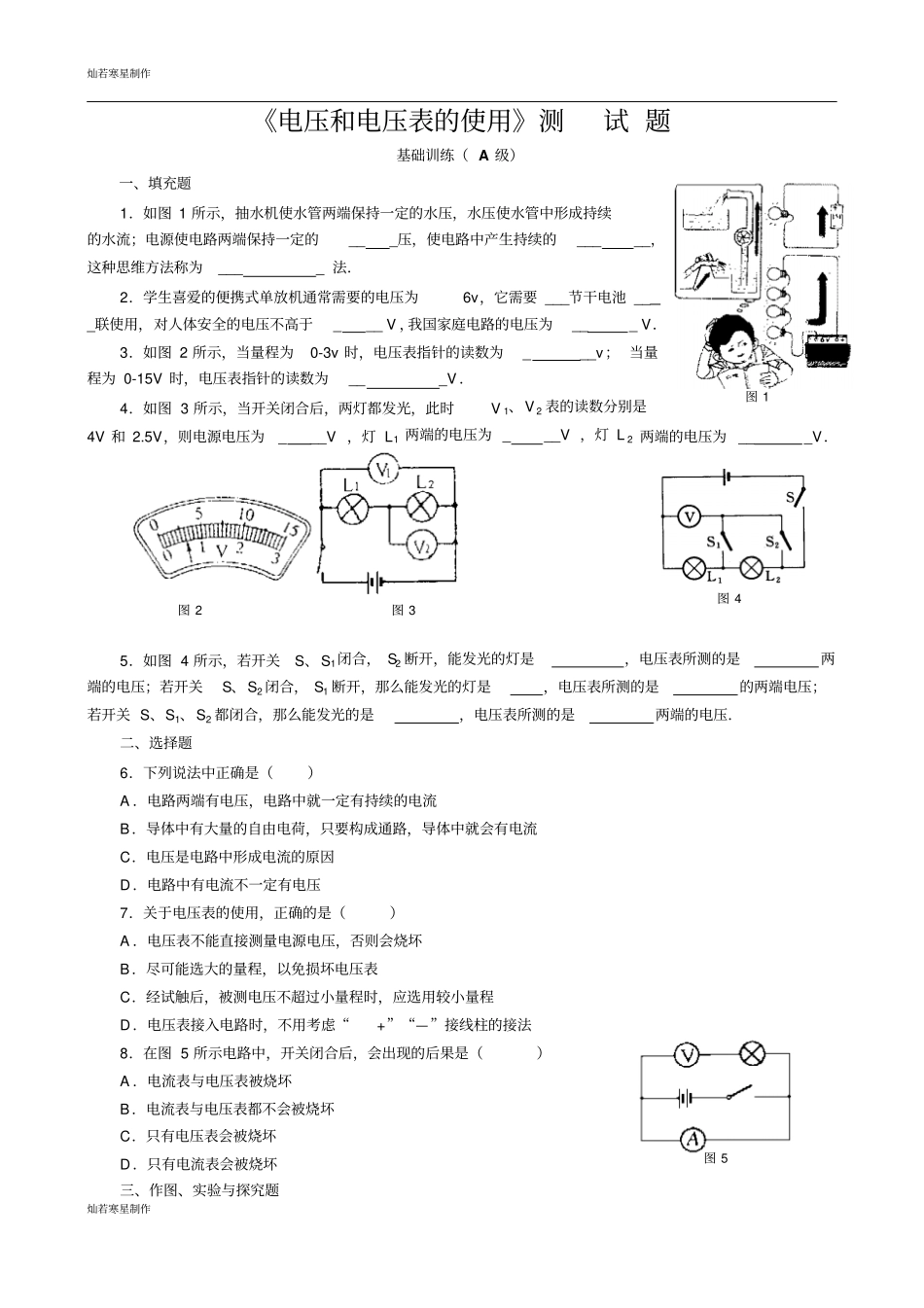

苏科版九年级物理上册电压和电压表的使用测试题_第1页
1/5

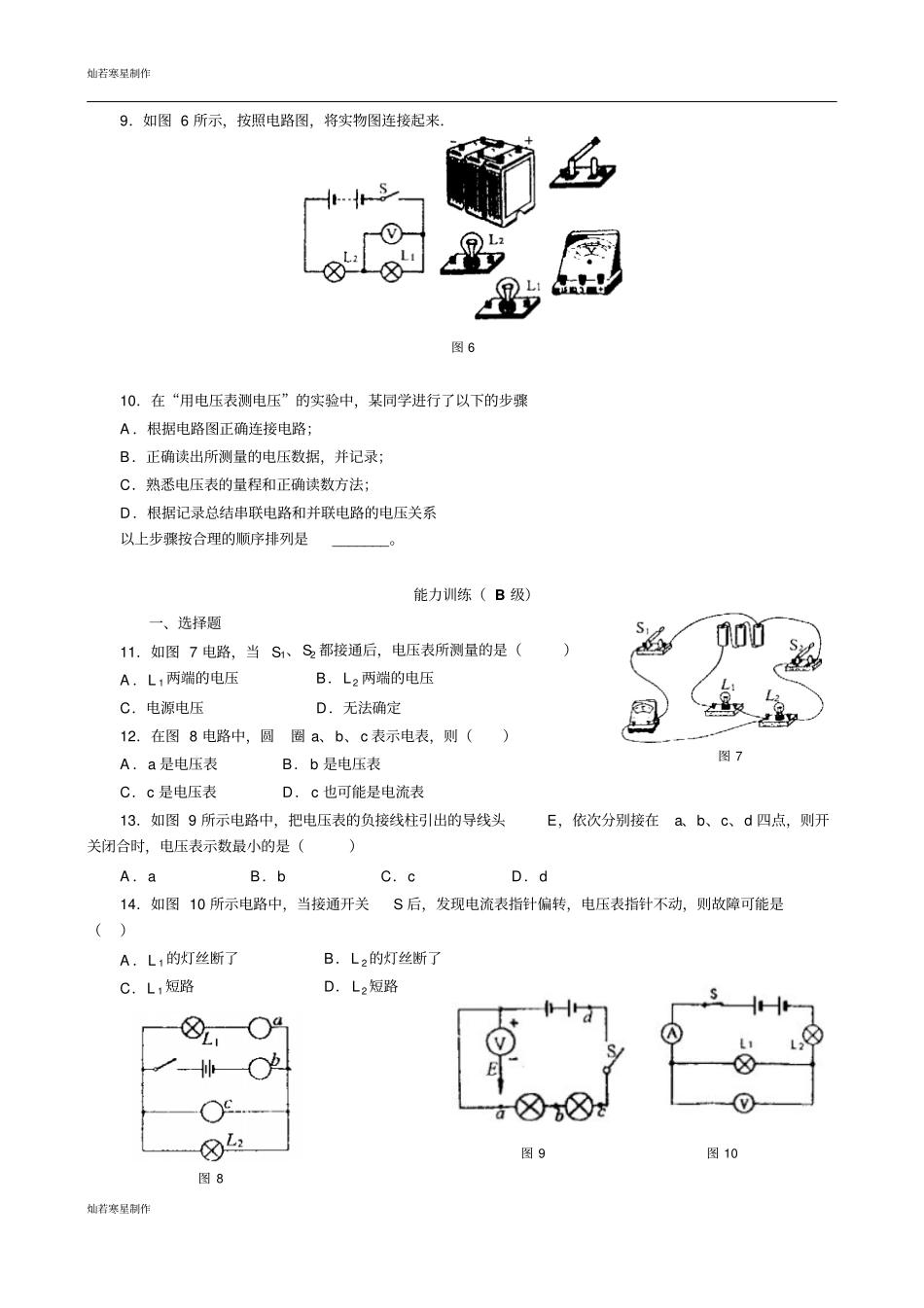

苏科版九年级物理上册电压和电压表的使用测试题_第2页
2/5

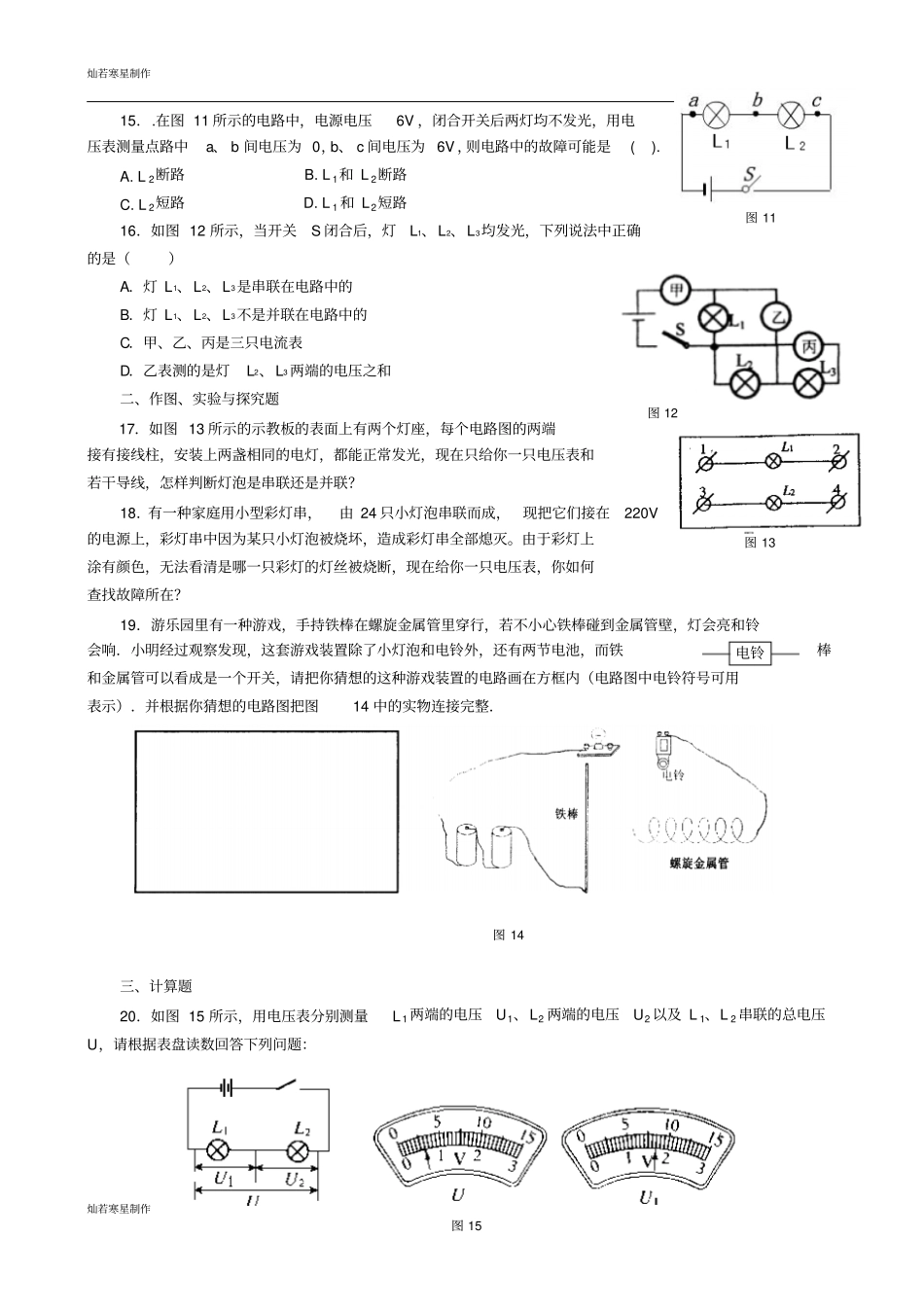

苏科版九年级物理上册电压和电压表的使用测试题_第3页
3/5
灿若寒星制作灿若寒星制作《电压和电压表的使用》测试 题基础训练( A 级)一、填充题1.如图 1 所示,抽水机使水管两端保持一定的水压,水压使水管中形成持续的水流;电源使电路两端保持一定的__ _压,使电路中产生持续的___ __,这种思维方法称为___ _ 法.2.学生喜爱的便携式单放机通常需要的电压为6v,它需要 ___节干电池 __ _联使用,对人体安全的电压不高于_ __ V ,我国家庭电路的电压为__ _ V.3.如图 2 所示,当量程为0-3v 时,电压表指针的读数为_ __v; 当量程为 0-15V 时,电压表指针的读数为__ _V .4.如图 3 所示,当开关闭合后,两灯都发光,此时V 1、V 2 表的读数分别是4V 和 2.5V,则电源电压为_ __V ,灯 L1 两端的电压为 _ __V ,灯 L 2 两端的电压为 __ _V.5.如图 4 所示,若开关S、S1闭合, S2 断开,能发光的灯是,电压表所测的是两端的电压;若开关S、S2 闭合, S1 断开,那么能发光的灯是,电压表所测的是的两端电压;若开关 S、S1、S2 都闭合,那么能发光的是,电压表所测的是两端的电压.二、选择题6.下列说法中正确是()A .电路两端有电压,电路中就一定有持续的电流B.导体中有大量的自由电荷,只要构成通路,导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压7.关于电压表的使用,正确的是()A .电压表不能直接测量电源电压,否则会烧坏B.尽可能选大的量程,以免损坏电压表C.经试触后,被测电压不超过小量程时,应选用较小量程D.电压表接入电路时,不用考虑“+”“—”接线柱的接法8.在图 5 所示电路中,开关闭合后,会出现的后果是()A .电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏三、作图、实验与探究题图 1 图 2 图 3 图 4 图 5 灿若寒星制作灿若寒星制作9.如图 6 所示,按照电路图,将实物图连接起来.10.在“用电压表测电压”的实验中,某同学进行了以下的步骤A .根据电路图正确连接电路;B.正确读出所测量的电压数据,并记录;C.熟悉电压表的量程和正确读数方法;D.根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。能力训练( B 级)一、选择题11.如图 7 电路,当 S1、S2 都接通后,电压表所测量的是()A .L 1 两端的电压B.L 2 两端的电压C.电源电压D.无法确定12.在图 8 电...
