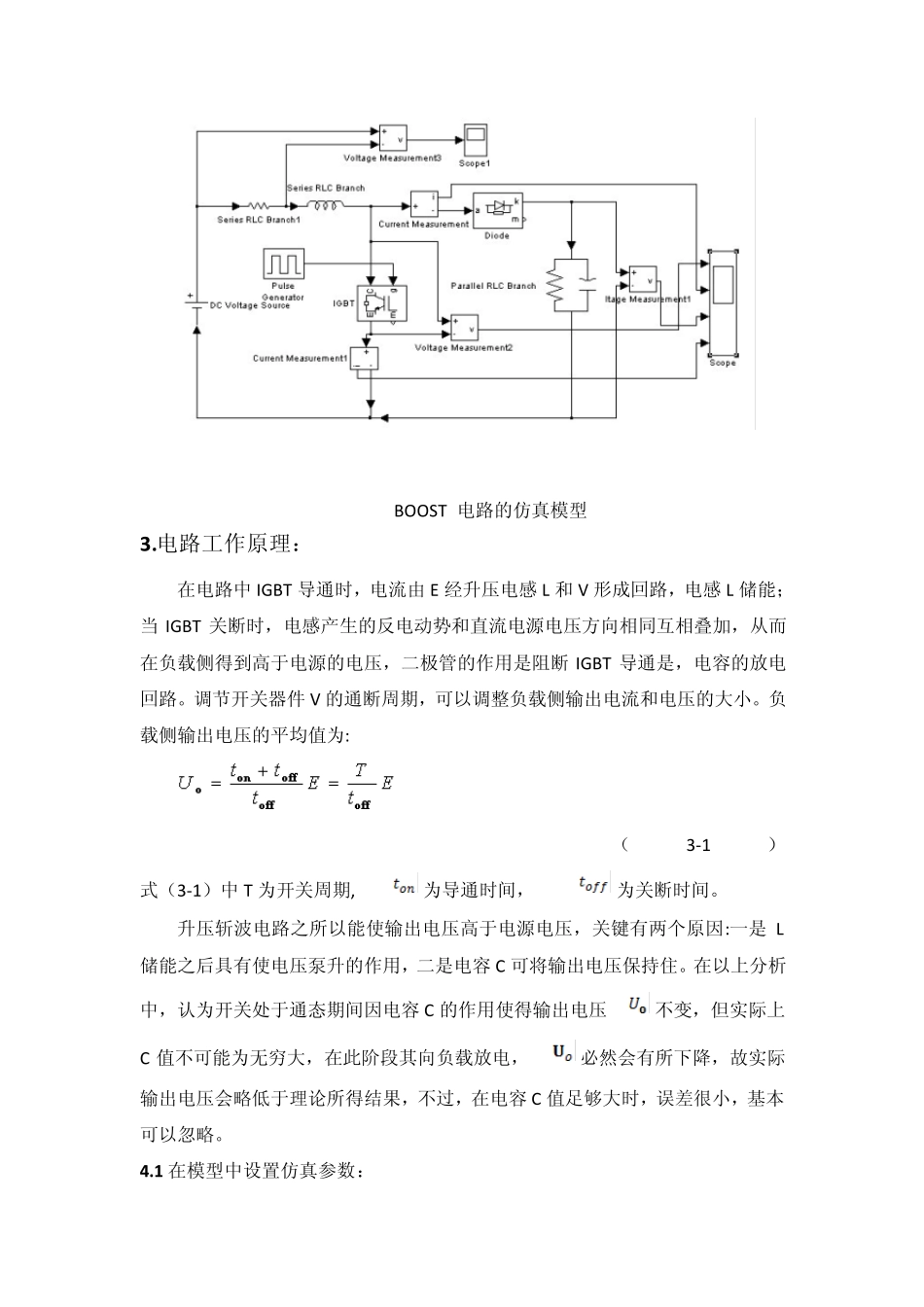

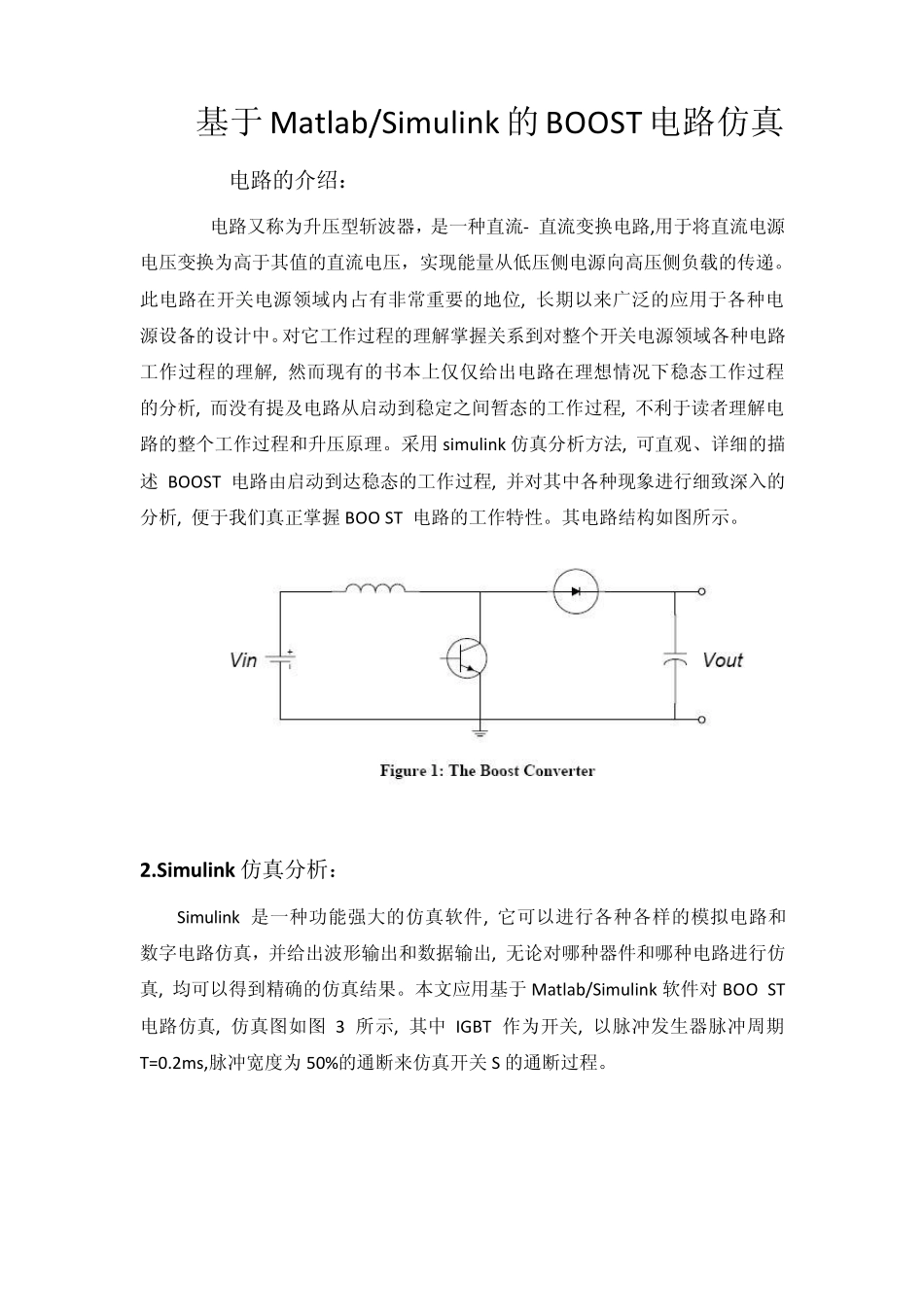

升压型斩波电路（boost）仿真模型 电控学院 电气 0 9 0 3 班 姓名：徐强 学号：0 9 0 6 0 6 0 3 2 8 基于Matlab/Simu link 的BOOST 电路仿真 1. Boost电路的介绍： Boost电路又称为升压型斩波器，是一种直流- 直流变换电路,用于将直流电源电压变换为高于其值的直流电压，实现能量从低压侧电源向高压侧负载的传递。此电路在开关电源领域内占有非常重要的地位, 长期以来广泛的应用于各种电源设备的设计中。对它工作过程的理解掌握关系到对整个开关电源领域各种电路工作过程的理解, 然而现有的书本上仅仅给出电路在理想情况下稳态工作过程的分析, 而没有提及电路从启动到稳定之间暂态的工作过程, 不利于读者理解电路的整个工作过程和升压原理。采用simu link 仿真分析方法, 可直观、详细的描述 BOOST 电路由启动到达稳态的工作过程, 并对其中各种现象进行细致深入的分析, 便于我们真正掌握BOO ST 电路的工作特性。其电路结构如图所示。 2.Simulink 仿真分析： Simu link 是一种功能强大的仿真软件, 它可以进行各种各样的模拟电路和数字电路仿真，并给出波形输出和数据输出, 无论对哪种器件和哪种电路进行仿真, 均可以得到精确的仿真结果。本文应用基于Matlab/Simu link 软件对BOO ST 电路仿真, 仿真图如图 3 所示, 其中IGBT 作为开关, 以脉冲发生器脉冲周期T=0.2ms,脉冲宽度为50%的通断来仿真开关S 的通断过程。 BOOST 电路的仿真模型 3 .电路工作原理： 在电路中IGBT 导通时，电流由E 经升压电感L 和V 形成回路，电感L 储能；当IGBT 关断时，电感产生的反电动势和直流电源电压方向相同互相叠加，从而在负载侧得到高于电源的电压，二极管的作用是阻断IGBT 导通是，电容的放电回路。调节开关器件 V 的通断周期，可以调整负载侧输出电流和电压的大小。负载侧输出电压的平均值为: （3-1） 式（3-1）中T 为开关周期, 为导通时间， 为关断时间。 升压斩波电路之所以能使输出电压高于电源电压，关键有两个原因:一是L储能之后具有使电压泵升的作用，二是电容C 可将输出电压保持住。在以上分析中，认为开关处于通态期间因电容C 的作用使得输出电压不变，但实际上C 值不可能为无穷大，在此阶段其向负载放电，必然会有所下降，故实际输出电压会略低于理论所得结果，不过，在电容C 值足够大时，误差很小，基本可以忽略。 4 .1 在模型中设置仿真参数： （1）设置电源电压...
