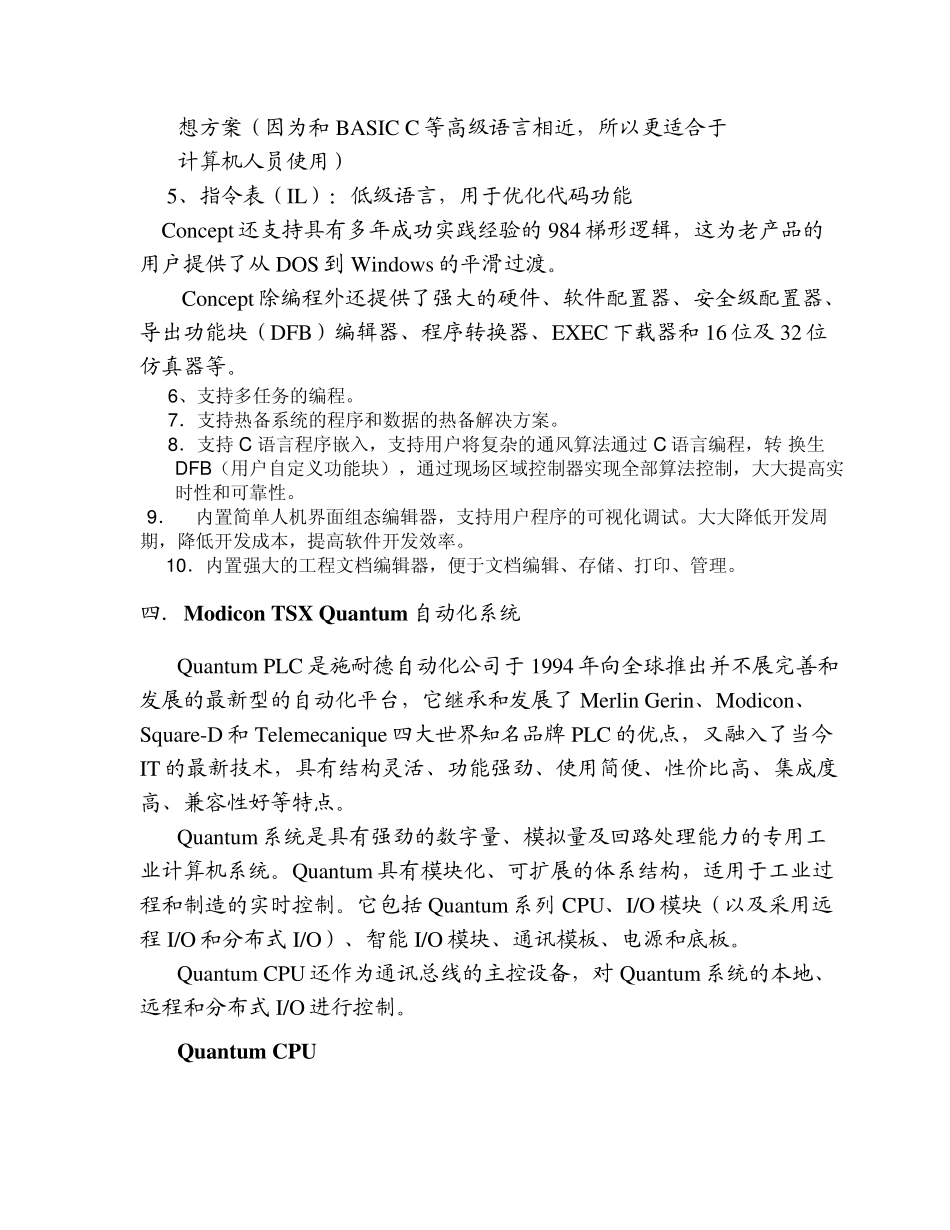

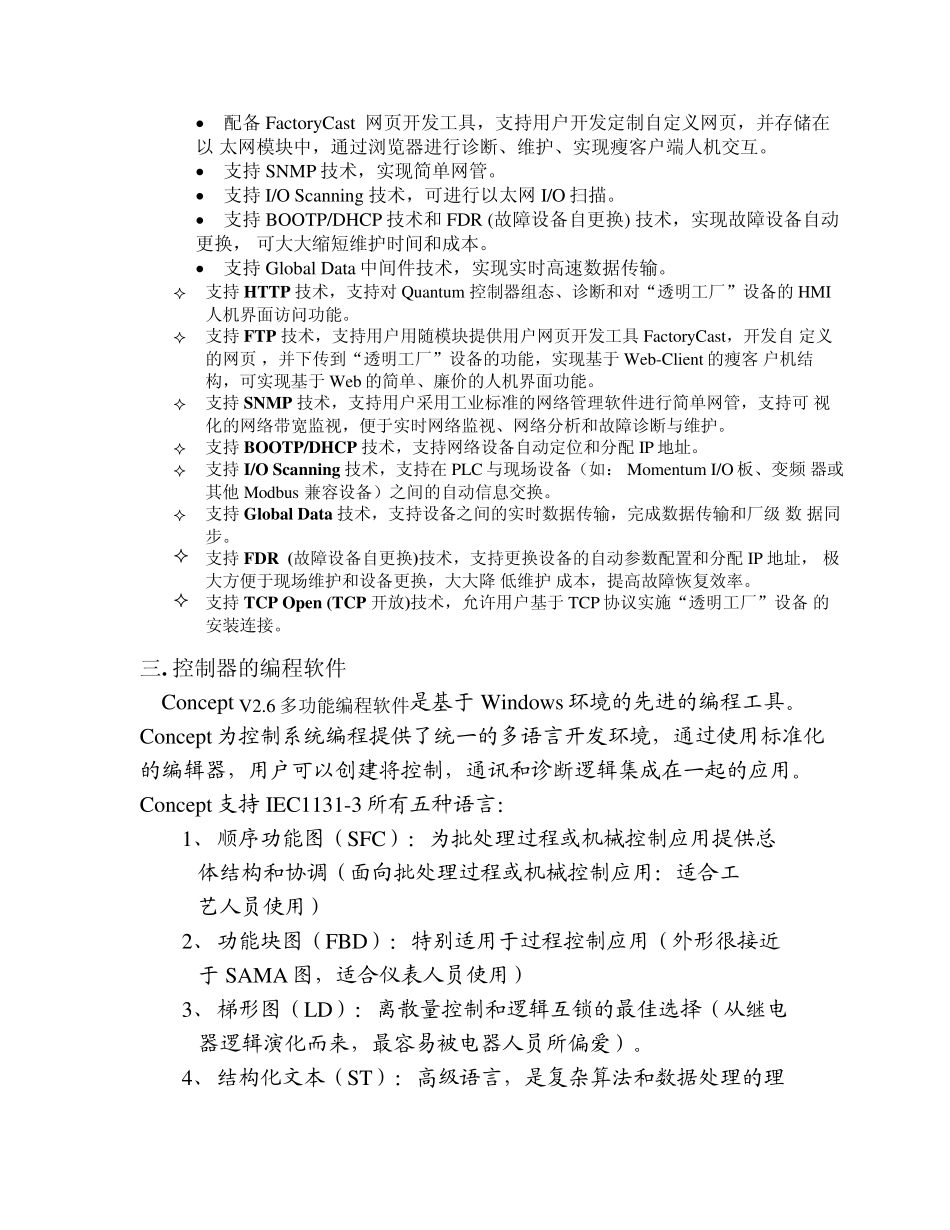

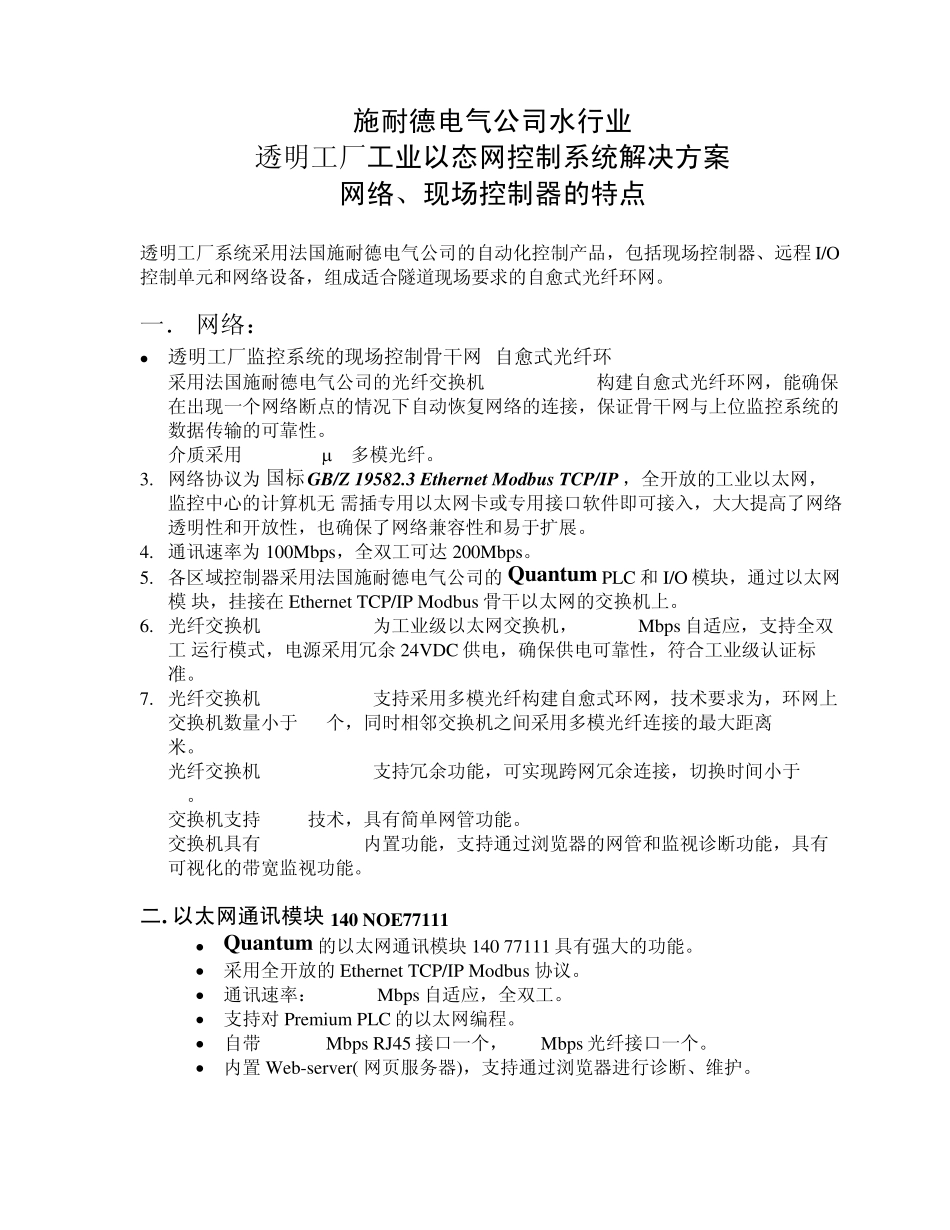

施耐德电气公司水行业 透明工厂工业以态网控制系统解决方案 网络、现场控制器的特点 透明工厂系统采用法国施耐德电气公司的自动化控制产品，包括现场控制器、远程 I/O控制单元和网络设备，组成适合隧道现场要求的自愈式光纤环网。 一． 网络： 透明工厂监控系统的现场控制骨干网 - 自愈式光纤环 1. 采用法国施耐德电气公司的光纤交换机 499NOS17100构建自愈式光纤环网，能确保在出现一个网络断点的情况下自动恢复网络的连接，保证骨干网与上位监控系统的数据传输的可靠性。 2. 介质采用62.5/125m 多模光纤。 3. 网络协议为 国标 GB/Z 19582.3 Ethernet Modbu s TCP/IP ，全开放的工业以太网，监控中心的计算机无 需插专用以太网卡或专用接口软件即可接入，大大提高了网络透明性和开放性，也确保了网络兼容性和易于扩展。 4. 通讯速率为 100Mbps，全双工可达 200Mbps。 5. 各区域控制器采用法国施耐德电气公司的Qu antu m PLC 和 I/O 模块，通过以太网模 块，挂接在 Ethernet TCP/IP Modbu s 骨干以太网的交换机上。 6. 光纤交换机 499NOS17100为工业级以太网交换机，10/100 Mbps 自适应，支持全双工 运行模式，电源采用冗余 24VDC 供电，确保供电可靠性，符合工业级认证标准。 7. 光纤交换机 499NOS17100支持采用多模光纤构建自愈式环网，技术要求为，环网上交换机数量小于 50个，同时相邻交换机之间采用多模光纤连接的最大距离 3100米。 8. 光纤交换机 499NOS17100支持冗余功能，可实现跨网冗余连接，切换时间小于 500 ms。 9. 交换机支持 SNMP技术，具有简单网管功能。 10. 交换机具有 Web-server内置功能，支持通过浏览器的网管和监视诊断功能，具有 可视化的带宽监视功能。 二. 以太网通讯模块 140 NOE77111 Qu antu m 的以太网通讯模块 140 77111 具有强大的功能。 采用全开放的 Ethernet TCP/IP Modbu s 协议。 通讯速率：10/100 Mbps 自适应，全双工。 支持对 Premiu m PLC 的以太网编程。 自带 10/100 Mbps RJ45 接口一个，100 Mbps 光纤接口一个。 内置 Web-serv er( 网页服务器)，支持通过浏览器进行诊断、维护。 配备FactoryCast 网页开发工具，支持用户开发定制自定义网页，并存储在以 太网模块中，通过浏览器进行诊断、维护、实现瘦客户端人机交互。 支持SNMP 技术，实现简单...
