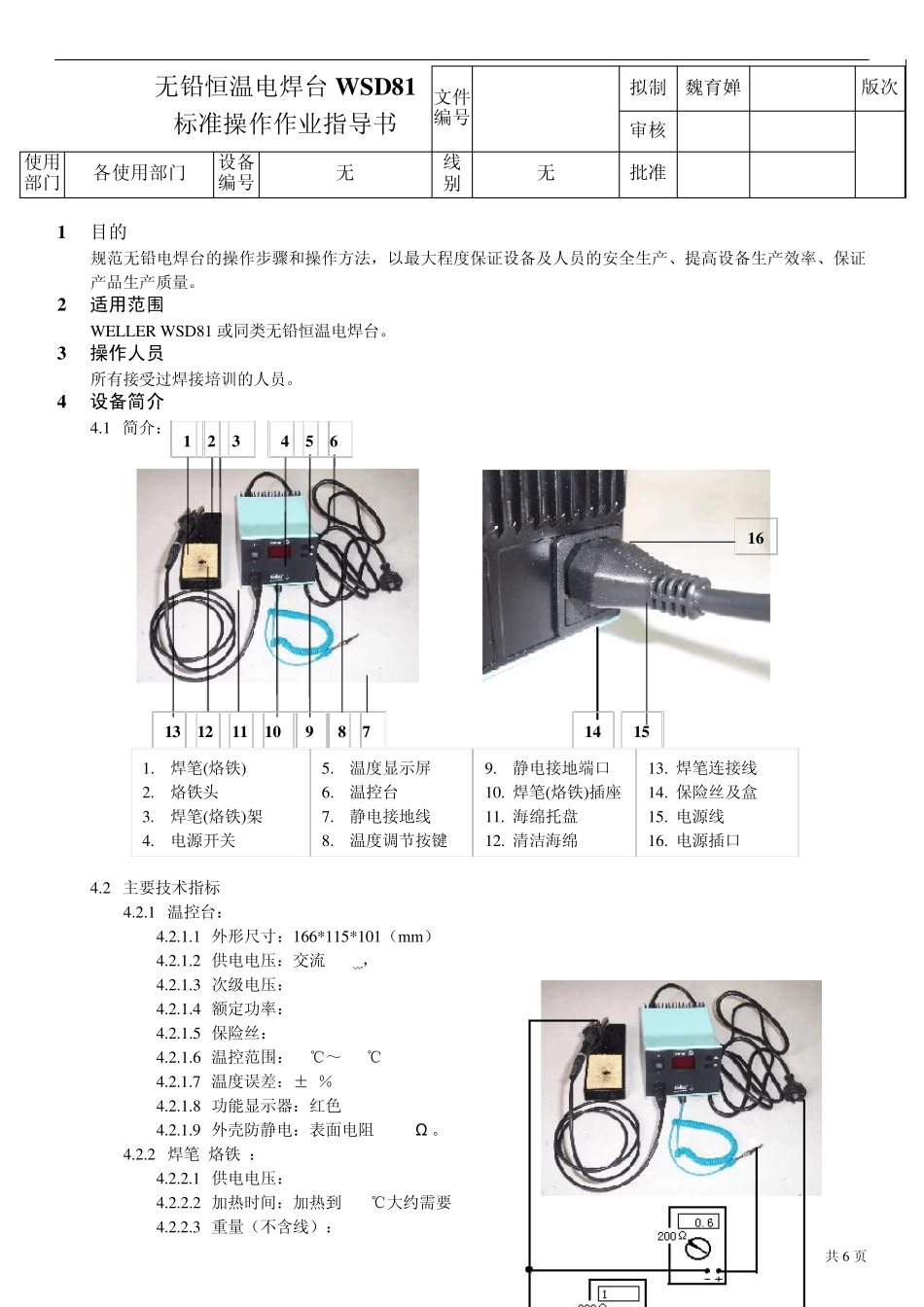

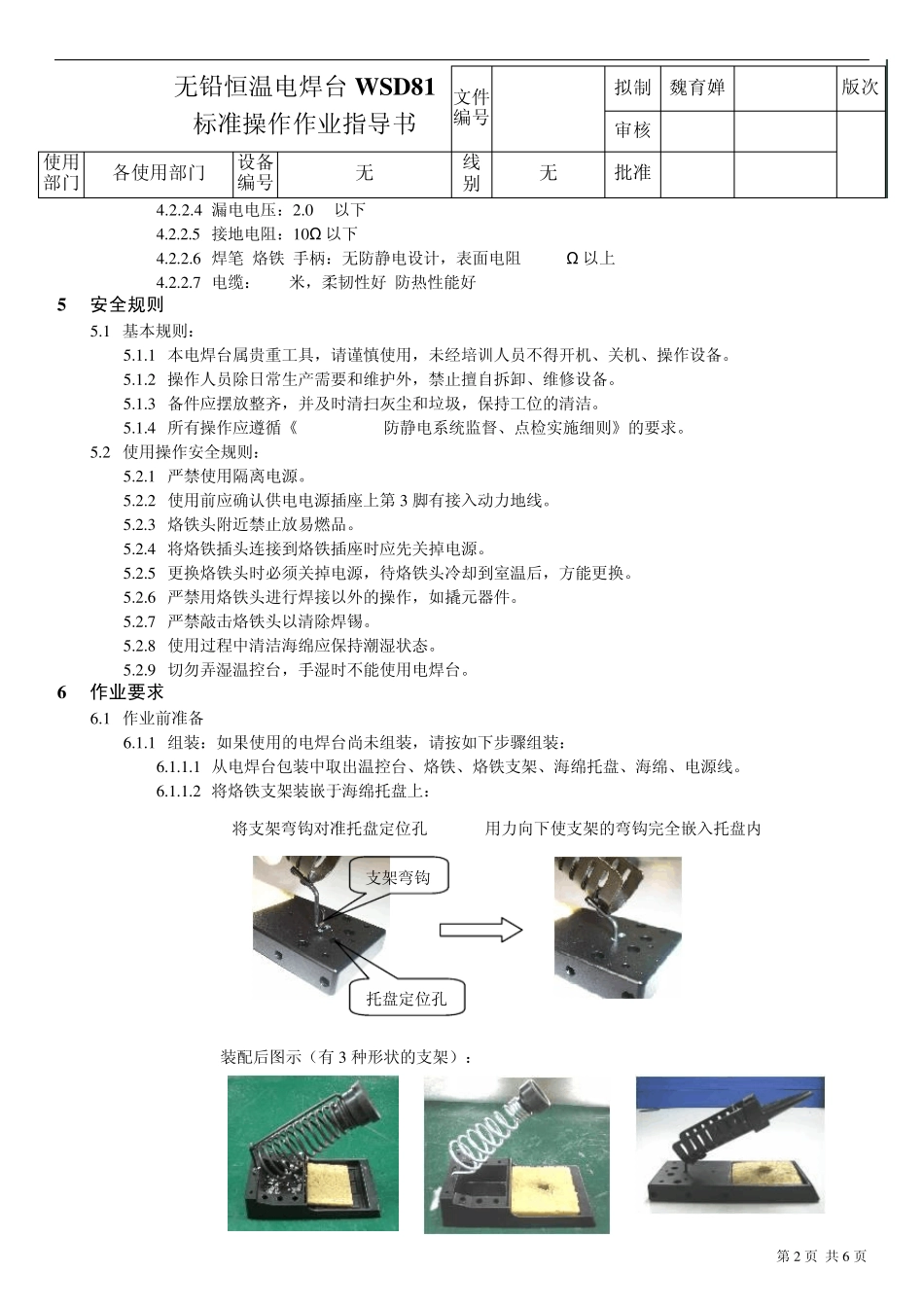

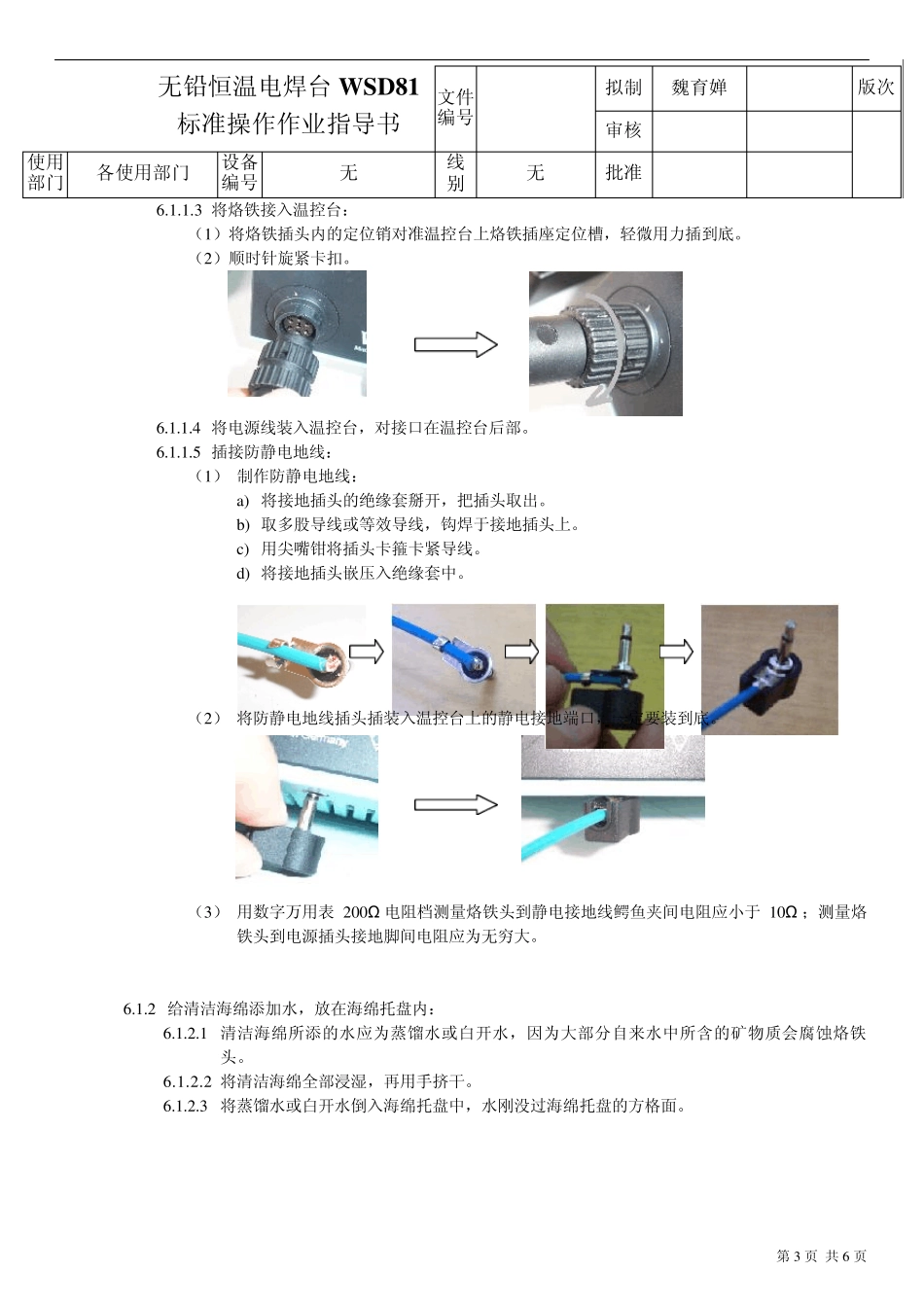

第1 页 共6 页 无铅恒温电焊台W SD81 标准操作作业指导书 文件编号 FSX.2A3262-001 拟制 魏育婵 2010-6-21 版次 审核 V1.2 使用部门 各使用部门 设备编号 无 线别 无 批准 1 目的 规范无铅电焊台的操作步骤和操作方法，以最大程度保证设备及人员的安全生产、提高设备生产效率、保证产品生产质量。 2 适用范围 WELLER WSD81 或同类无铅恒温电焊台。 3 操作人员 所有接受过焊接培训的人员。 4 设备简介 4.1 简介： 4.2 主要技术指标 4.2.1 温控台： 4.2.1.1 外形尺寸：166*115*101（mm） 4.2.1.2 供电电压：交流220V，50/60Hz 4.2.1.3 次级电压：24V 4.2.1.4 额定功率：95W 4.2.1.5 保险丝：T500mA,250V 4.2.1.6 温控范围：50℃～450℃ 4.2.1.7 温度误差：±2％ 4.2.1.8 功能显示器：红色 LED 4.2.1.9 外壳防静电：表面电阻 1*109Ω 。 4.2.2 焊笔(烙铁)： 4.2.2.1 供电电压：24V 4.2.2.2 加热时间：加热到 370℃大约需要25S 4.2.2.3 重量（不含线）：30g 1. 焊笔(烙铁) 2. 烙铁头 3. 焊笔(烙铁)架 4. 电源开关 5. 温度显示屏 6. 温控台 7. 静电接地线 8. 温度调节按键 9. 静电接地端口 10. 焊笔(烙铁)插座 11. 海绵托盘 12. 清洁海绵 13. 焊笔连接线 14. 保险丝及盒 15. 电源线 16. 电源插口 14 15 16 2 3 4 5 69 10 11 12 8 13 1 7 第2 页 共6 页 无铅恒温电焊台W SD81 标准操作作业指导书 文件编号 FSX.2A3262-001 拟制 魏育婵 2010-6-21 版次 审核 V1.2 使用部门 各使用部门 设备编号 无 线别 无 批准 4 .2 .2 .4 漏电电压：2 .0 mV以下 4 .2 .2 .5 接地电阻：1 0 Ω 以下 4 .2 .2 .6 焊笔(烙铁)手柄：无防静电设计，表面电阻1*1012Ω 以上 4 .2 .2 .7 电缆：1.5米，柔韧性好/防热性能好 5 安全规则 5 .1 基本规则： 5 .1 .1 本电焊台属贵重工具，请谨慎使用，未经培训人员不得开机、关机、操作设备。 5 .1 .2 操作人员除日常生产需要和维护外，禁止擅自拆卸、维修设备。 5 .1 .3 备件应摆放整齐，并及时清扫灰尘和垃圾，保持工位的清洁。 5 .1 .4 所有操作应遵循《FSX-SA3018防静电系统监督、点检实施细则》的要求。 5 .2 使用操作安全规则： 5 .2 .1 严禁使用隔离电源。 5 .2 .2 使用前应确认供电电源插座上第3 脚有接入动力地线。...
