日博RB600系列变频器使用手册4

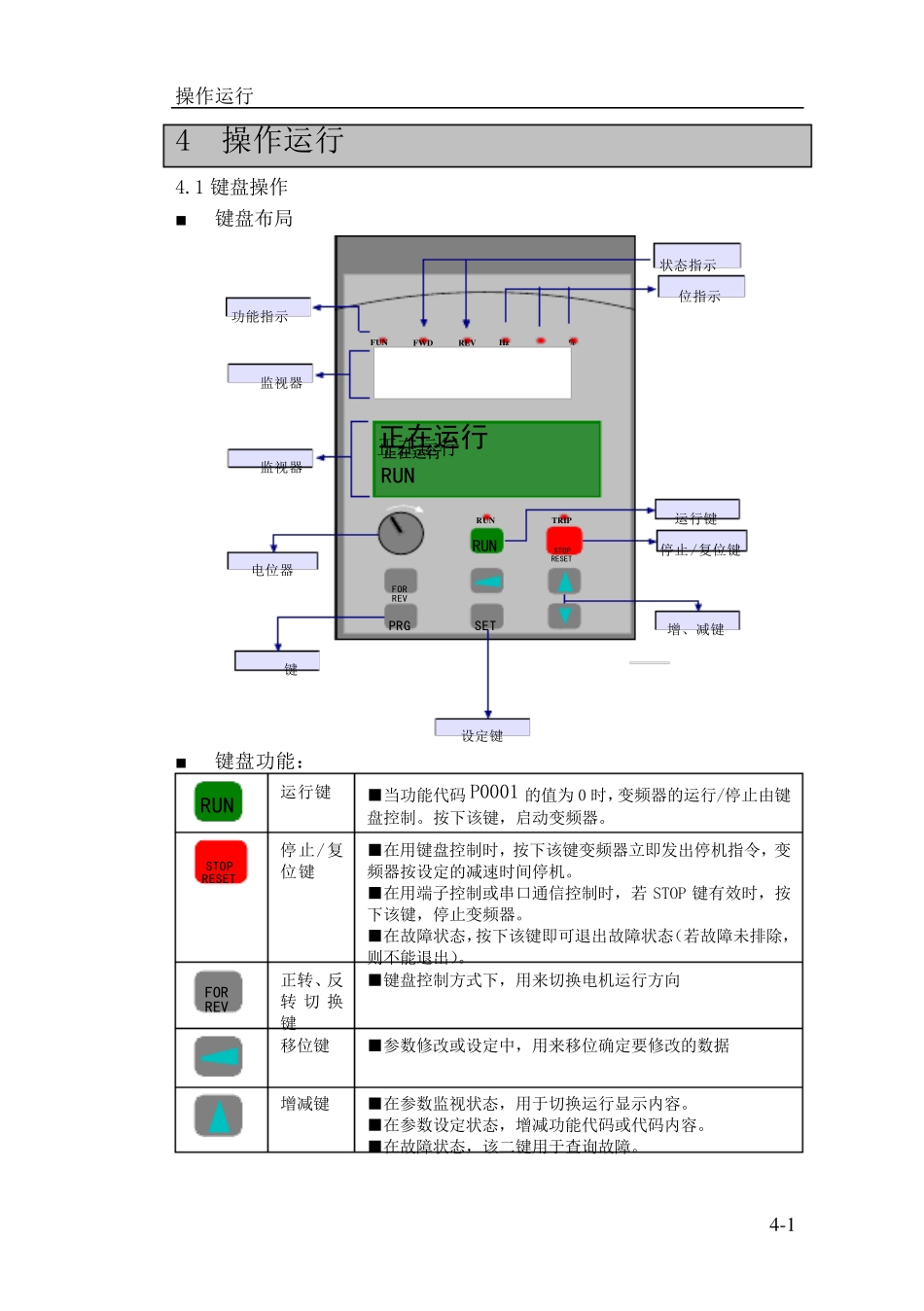

日博RB600系列变频器使用手册4_第1页
1/9

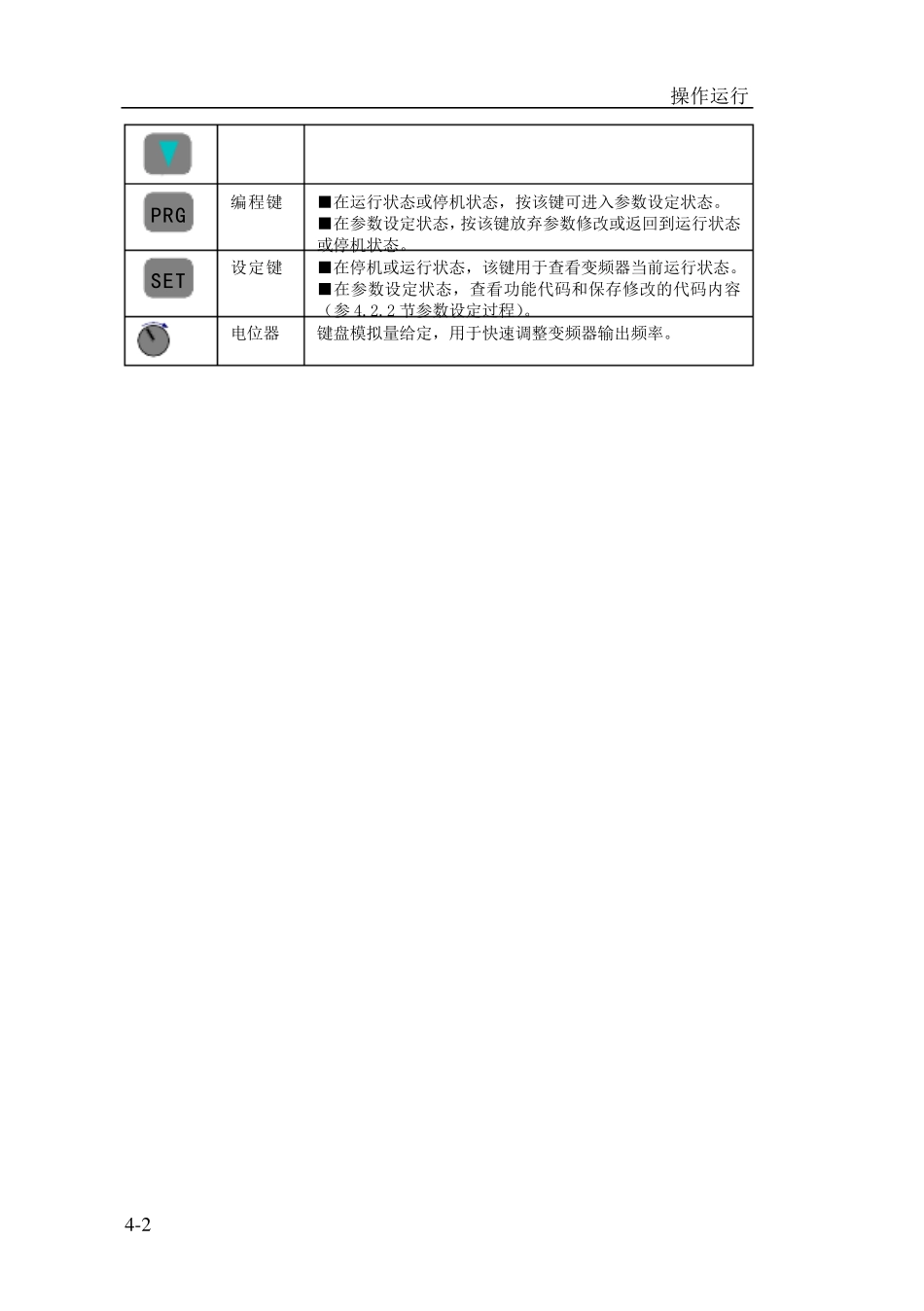

日博RB600系列变频器使用手册4_第2页
2/9

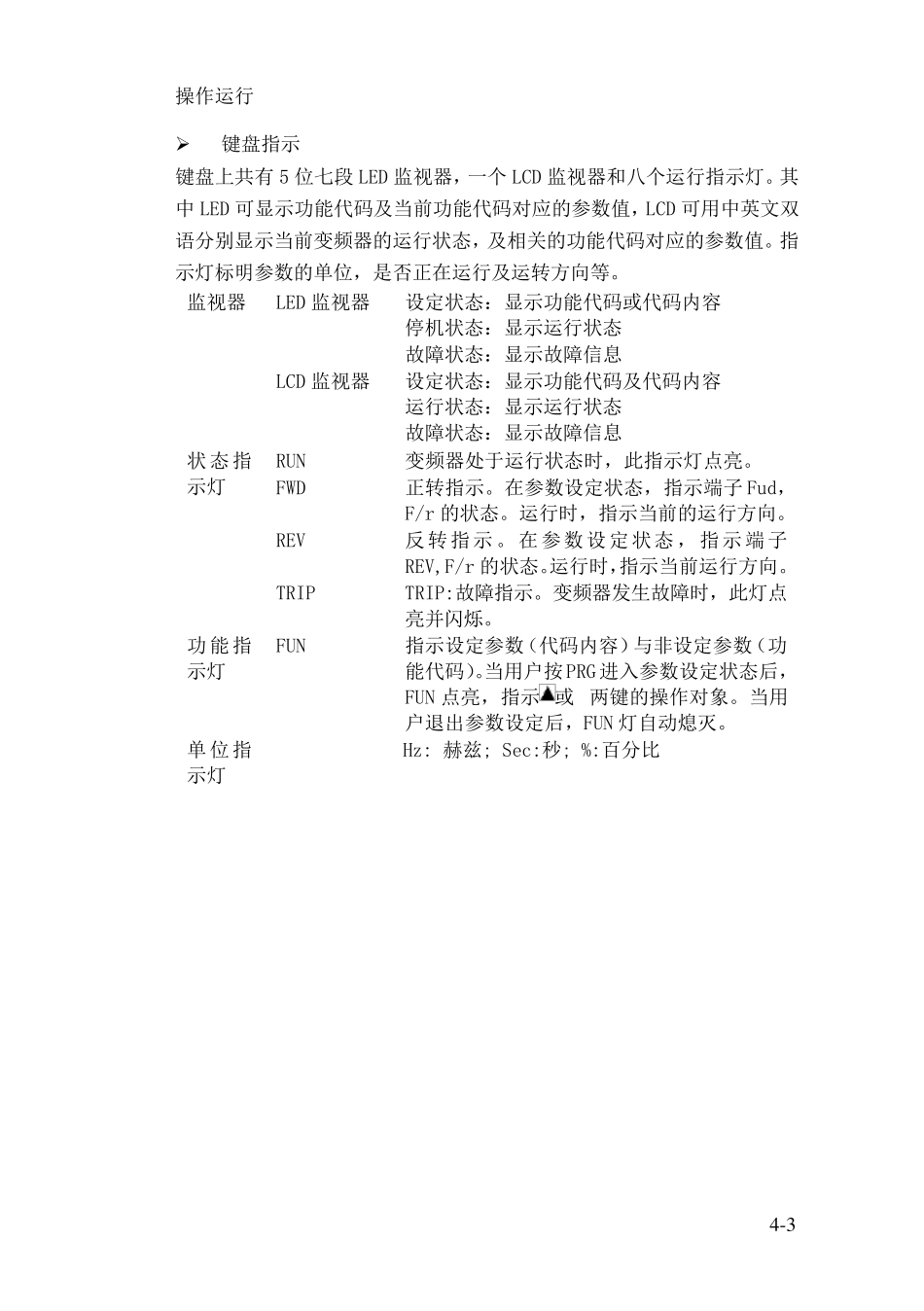

日博RB600系列变频器使用手册4_第3页
3/9
操作运行 4 -1 4 操作运行 4.1 键盘操作 ■ 键盘布局 正在运行单位指示灯电位器停止/复位键设定键功能指示灯运行键编程键状态指示灯LED监视器LCD监视器增、减键RUN正在运行RUN%HzRUNFWDREVTRIPFUN正在运行RUNSTOPRESETFORREVPRGSET ■ 键盘功能: RUN 运行键 ■当功能代码 P0001 的值为 0 时,变频器的运行/停止由键盘控制。按下该键,启动变频器。 STOPRESET 停止/复位键 ■在用键盘控制时,按下该键变频器立即发出停机指令,变频器按设定的减速时间停机。 ■在用端子控制或串口通信控制时,若 STOP 键有效时,按下该键,停止变频器。 ■在故障状态,按下该键即可退出故障状态(若故障未排除,则不能退出)。 FORREV 正转、反转 切 换键 ■键盘控制方式下,用来切换电机运行方向 移位键 ■参数修改或设定中,用来移位确定要修改的数据 增减键 ■在参数监视状态,用于切换运行显示内容。 ■在参数设定状态,增减功能代码或代码内容。 ■在故障状态,该二键用于查询故障。 操作运行 4 -2 PRG 编程键 ■在运行状态或停机状态,按该键可进入参数设定状态。 ■在参数设定状态,按该键放弃参数修改或返回到运行状态或停机状态。 SET 设定键 ■在停机或运行状态,该键用于查看变频器当前运行状态。 ■在参数设定状态,查看功能代码和保存修改的代码内容(参 4.2.2 节参数设定过程)。 电位器 键盘模拟量给定,用于快速调整变频器输出频率。 操作运行 4 -3 ➢ 键盘指示 键盘上共有5 位七段LED 监视器,一个LCD 监视器和八个运行指示灯。其中 LED 可显示功能代码及当前功能代码对应的参数值,LCD 可用中英文双语分别显示当前变频器的运行状态,及相关的功能代码对应的参数值。指示灯标明参数的单位,是否正在运行及运转方向等。 监视器 LED 监视器 设定状态:显示功能代码或代码内容 停机状态:显示运行状态 故障状态:显示故障信息 LCD 监视器 设定状态:显示功能代码及代码内容 运行状态:显示运行状态 故障状态:显示故障信息 状态指示灯 RUN 变频器处于运行状态时,此指示灯点亮。 FWD 正转指示。在参数设定状态,指示端子 Fud, F/r 的状态。运行时,指示当前的运行方向。 REV 反转指示。在参数设定状态,指示端子REV,F/r 的状态。运行时,指示当前运行方向。 TRIP TRIP:故障指示。变频器发生故障时,此灯点亮并闪烁。 功能指示灯 FUN 指示设定参数(代码...
