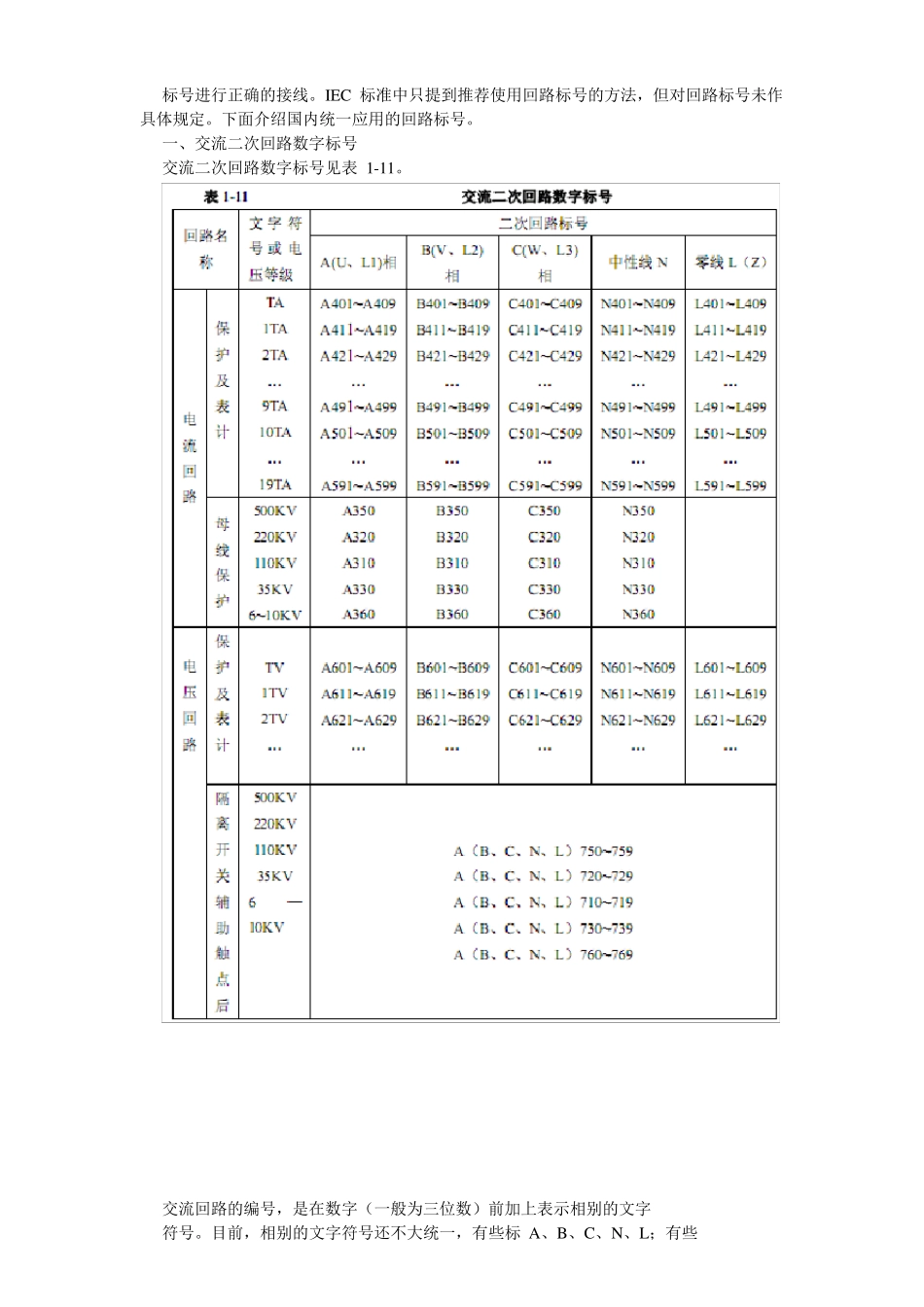

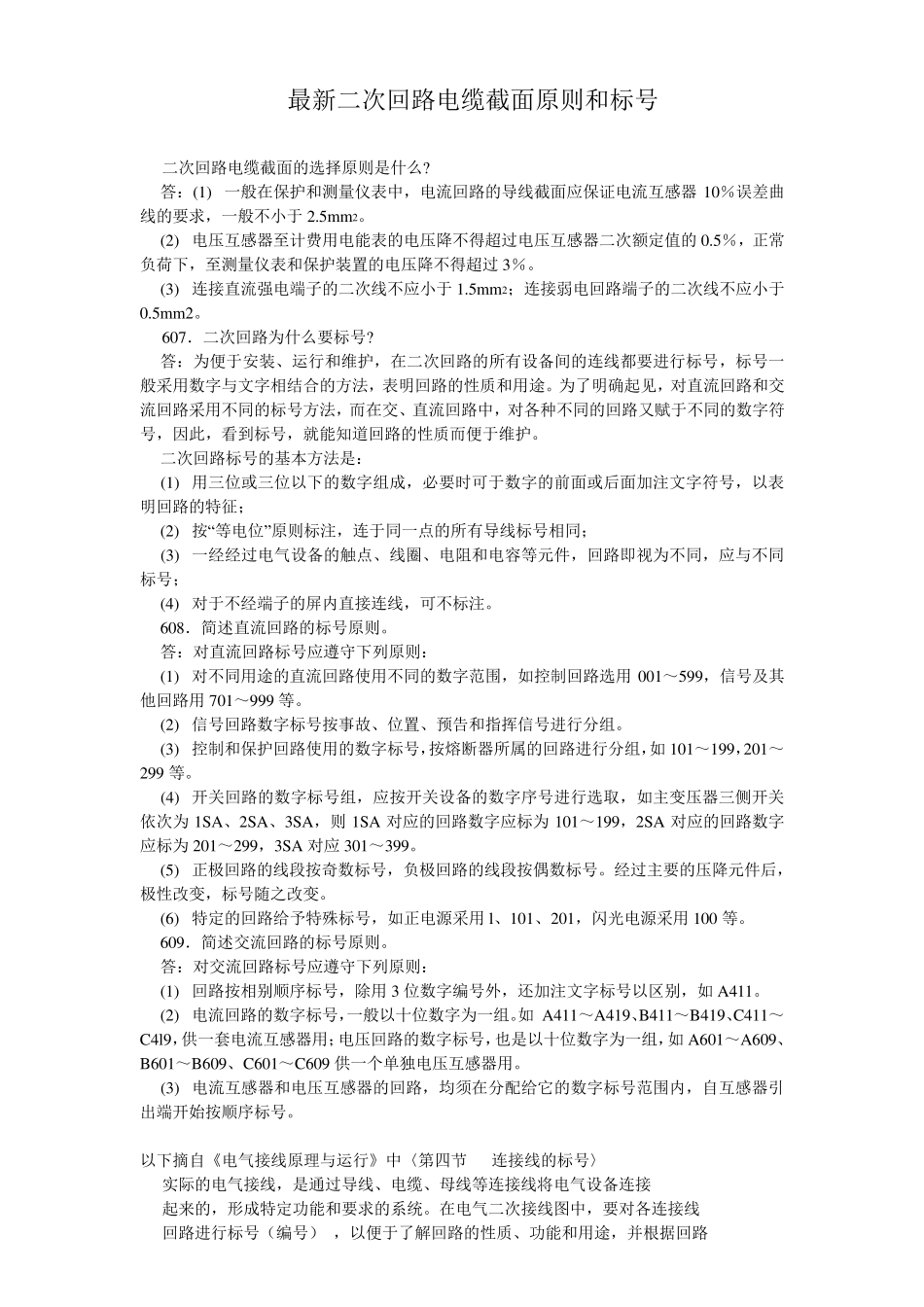

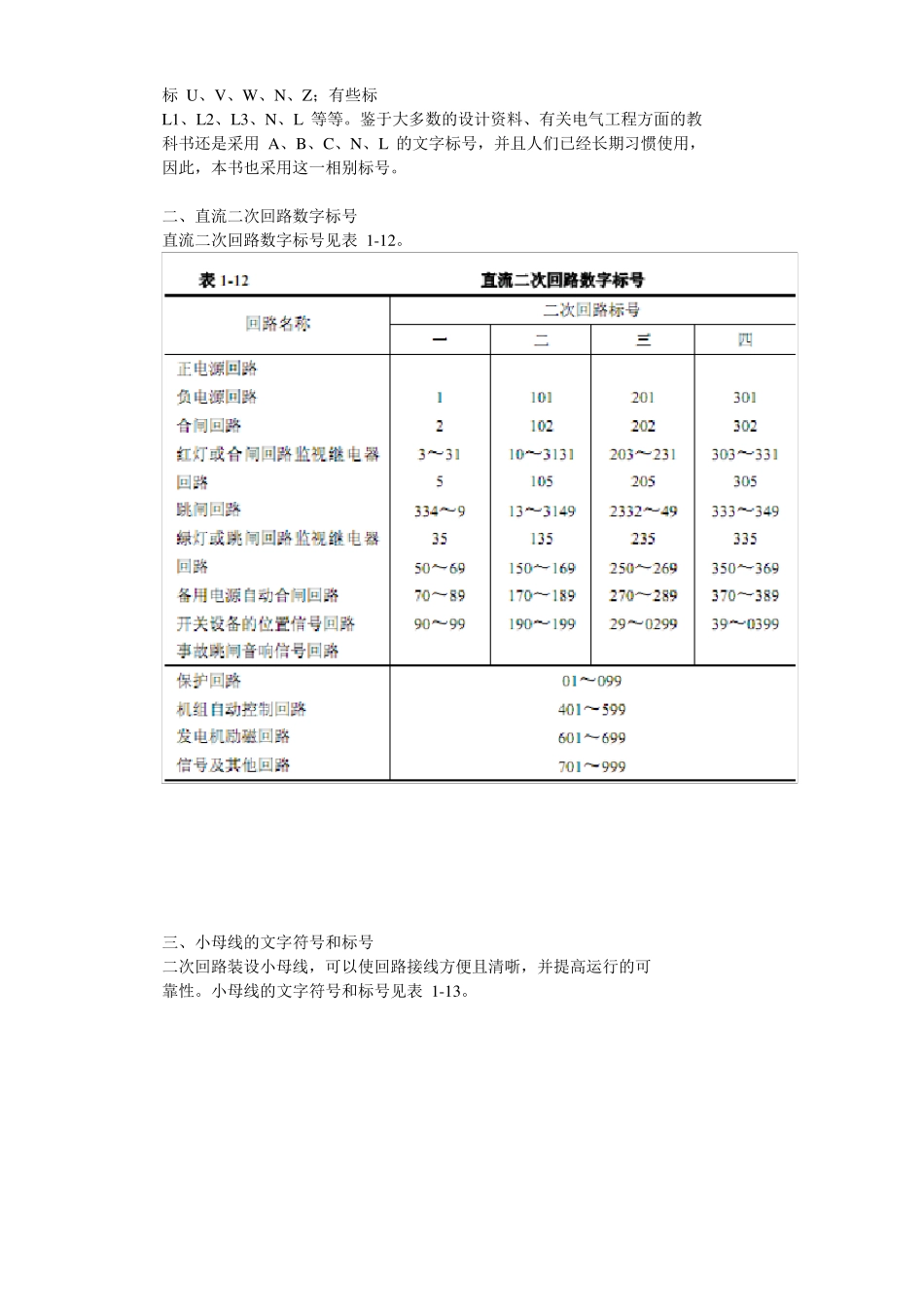

最新二次回路电缆截面原则和标号 二次回路电缆截面的选择原则是什么? 答:(1) 一般在保护和测量仪表中,电流回路的导线截面应保证电流互感器10%误差曲线的要求,一般不小于2.5m m 2。 (2) 电压互感器至计费用电能表的电压降不得超过电压互感器二次额定值的0.5%,正常负荷下,至测量仪表和保护装置的电压降不得超过3%。 (3) 连接直流强电端子的二次线不应小于1.5m m 2;连接弱电回路端子的二次线不应小于0.5m m 2。 607.二次回路为什么要标号? 答:为便于安装、运行和维护,在二次回路的所有设备间的连线都要进行标号,标号一般采用数字与文字相结合的方法,表明回路的性质和用途。为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同的回路又赋于不同的数字符号,因此,看到标号,就能知道回路的性质而便于维护。 二次回路标号的基本方法是: (1) 用三位或三位以下的数字组成,必要时可于数字的前面或后面加注文字符号,以表明回路的特征; (2) 按“等电位”原则标注,连于同一点的所有导线标号相同; (3) 一经经过电气设备的触点、线圈、电阻和电容等元件,回路即视为不同,应与不同标号; (4) 对于不经端子的屏内直接连线,可不标注。 608.简述直流回路的标号原则。 答:对直流回路标号应遵守下列原则: (1) 对不同用途的直流回路使用不同的数字范围,如控制回路选用001~599,信号及其他回路用701~999 等。 (2) 信号回路数字标号按事故、位置、预告和指挥信号进行分组。 (3) 控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,如 101~199,201~299 等。 (4) 开关回路的数字标号组,应按开关设备的数字序号进行选取,如主变压器三侧开关依次为1SA、2SA、3SA,则1SA 对应的回路数字应标为101~199,2SA 对应的回路数字应标为201~299,3SA 对应301~399。 (5) 正极回路的线段按奇数标号,负极回路的线段按偶数标号。经过主要的压降元件后,极性改变,标号随之改变。 (6) 特定的回路给予特殊标号,如正电源采用l、101、201,闪光电源采用100 等。 609.简述交流回路的标号原则。 答:对交流回路标号应遵守下列原则: (1) 回路按相别顺序标号,除用3 位数字编号外,还加注文字标号以区别,如 A411。 (2) 电流回路的数字标号,一般以十位数字为一组。如 A411~A419、B411~B419、C411~C4l9,供一套电流互感器用;电压回路的数字标号,...
