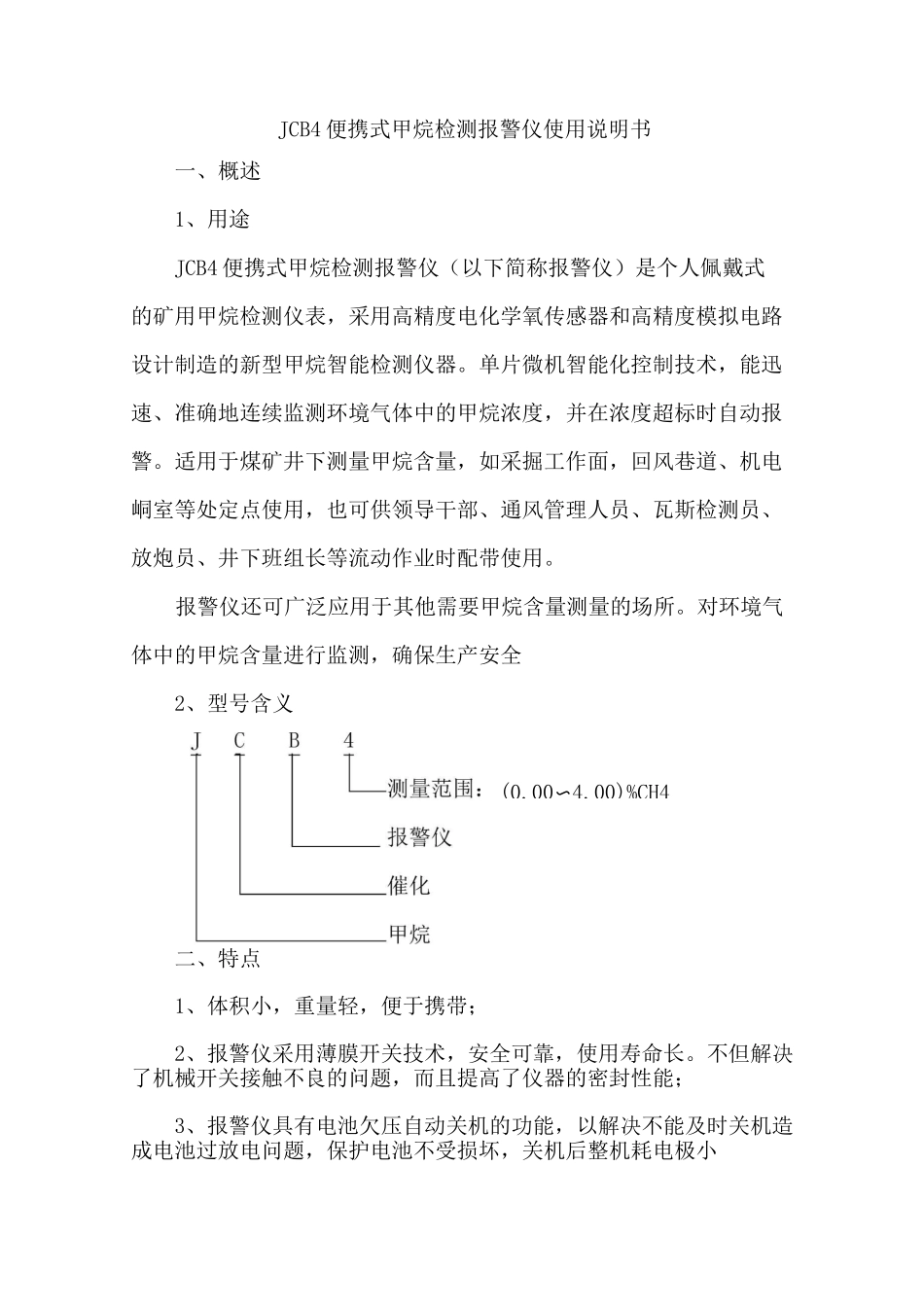

JCB4便携式甲烷检测报警仪使用说明书

(0.00〜4.00)%CH4JCB4 便携式甲烷检测报警仪使用说明书一、概述1、用途JCB4 便携式甲烷检测报警仪（以下简称报警仪）是个人佩戴式的矿用甲烷检测仪表，采用高精度电化学氧传感器和高精度模拟电路设计制造的新型甲烷智能检测仪器。单片微机智能化控制技术，能迅速、准确地连续监测环境气体中的甲烷浓度，并在浓度超标时自动报警。适用于煤矿井下测量甲烷含量，如采掘工作面，回风巷道、机电峒室等处定点使用，也可供领导干部、通风管理人员、瓦斯检测员、放炮员、井下班组长等流动作业时配带使用。报警仪还可广泛应用于其他需要甲烷含量测量的场所。对环境气体中的甲烷含量进行监测，确保生产安全2、型号含义二、特点1、体积小，重量轻，便于携带；2、报警仪采用薄膜开关技术，安全可靠，使用寿命长。不但解决了机械开关接触不良的问题，而且提高了仪器的密封性能；3、报警仪具有电池欠压自动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极小4、当氧气浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧气浓度值5、报警仪具有时钟、自检、电池电压显示等功能三、环境和使用条件报警仪在下列条件下正常使用：1、环境温度：0°C〜40°C；2、湿度：W98%；3、大气压力：80kPa〜116kPa；4、风速：W8m/s；5、具有甲烷爆炸性危险的煤矿井下。报警仪贮存条件：1、高温：+60°C；2、低温：一 40°C；3、湿度：W95%；4、振动：20m/S2；5、冲击：300m/S2。四、主要技术指标1、测量范围：0.00-4.00%CH42、测量误差：0．00〜1．00%CH1.00－3．00%CH3.00-4.00%CH444士 0.10%CH 真值的士 10%土 0.3%CH443、响应时间：V20s。4、显示方式：三位数字显示5、超限报警功能：5.1 报警点可在 0.50〜2.50%CH 范围内任意设置(产品出厂4设在 1.00%CH)；45.2 报警显示值与设定值误差不大于士 0.03%CH45.3 报警方式：具有闪烁的光报警和声报警功能5.4 报警声级强度在距其 1m 远处不小于 75dB(A)；5.5 报警光信号在暗环境中 20m 处清晰可见。5.6.欠压保护功能：电池工作电压不足 3.2V 时，报警仪自动关机；5.7 催化元件使用寿命：1 至 2 年；5.8—次充电连续工作时间：上 10 小时5.9 电池采用：镍氢电池 3X1.2V—GNY1.5Ah,限流电阻阻值 2Q,功率 15W,并增加 PTC 可恢复保险丝过流双重保护。电池组用环氧树脂整体封装；5.10 电池寿命：充放电次数大于 500 次 5.11...
