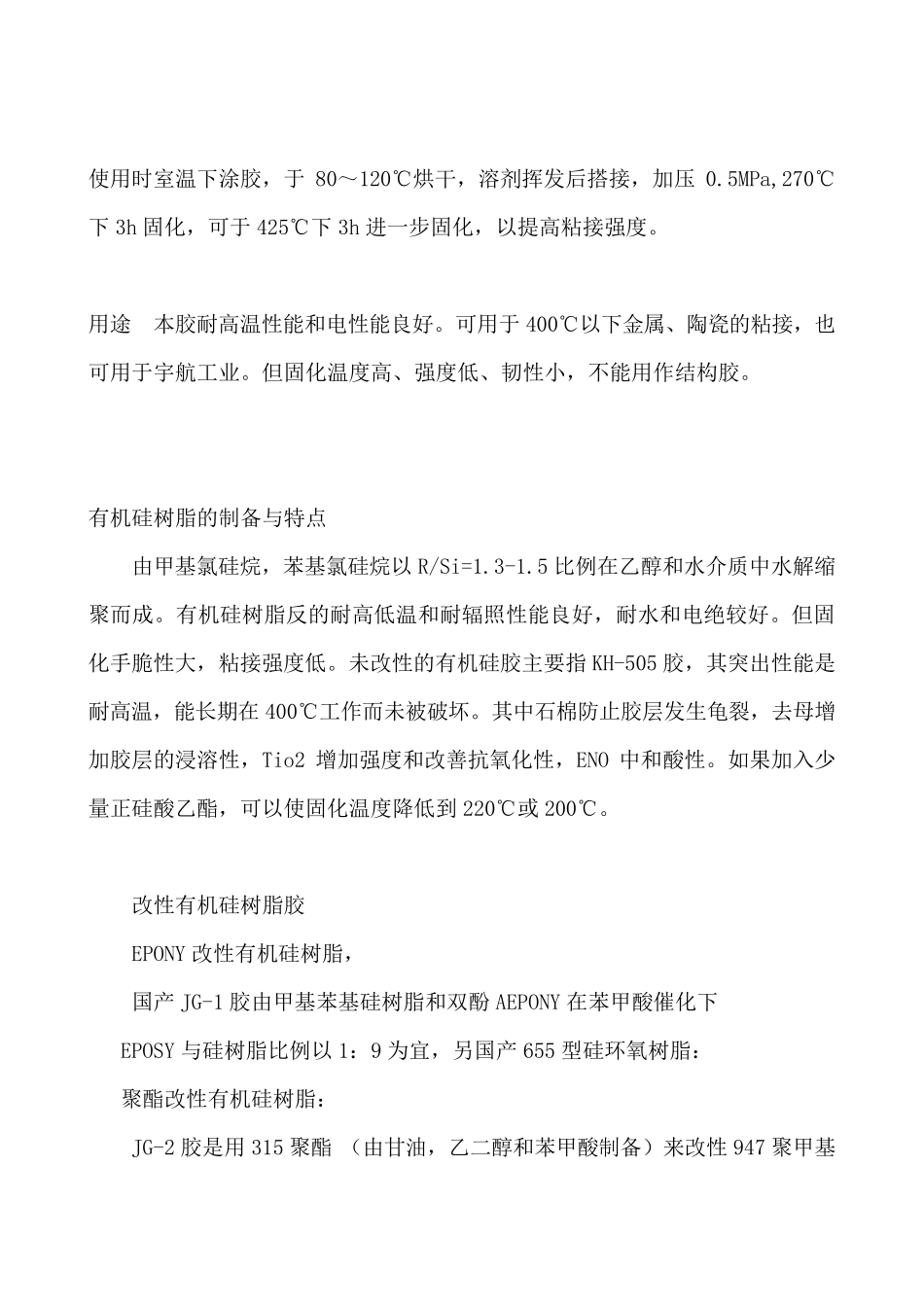

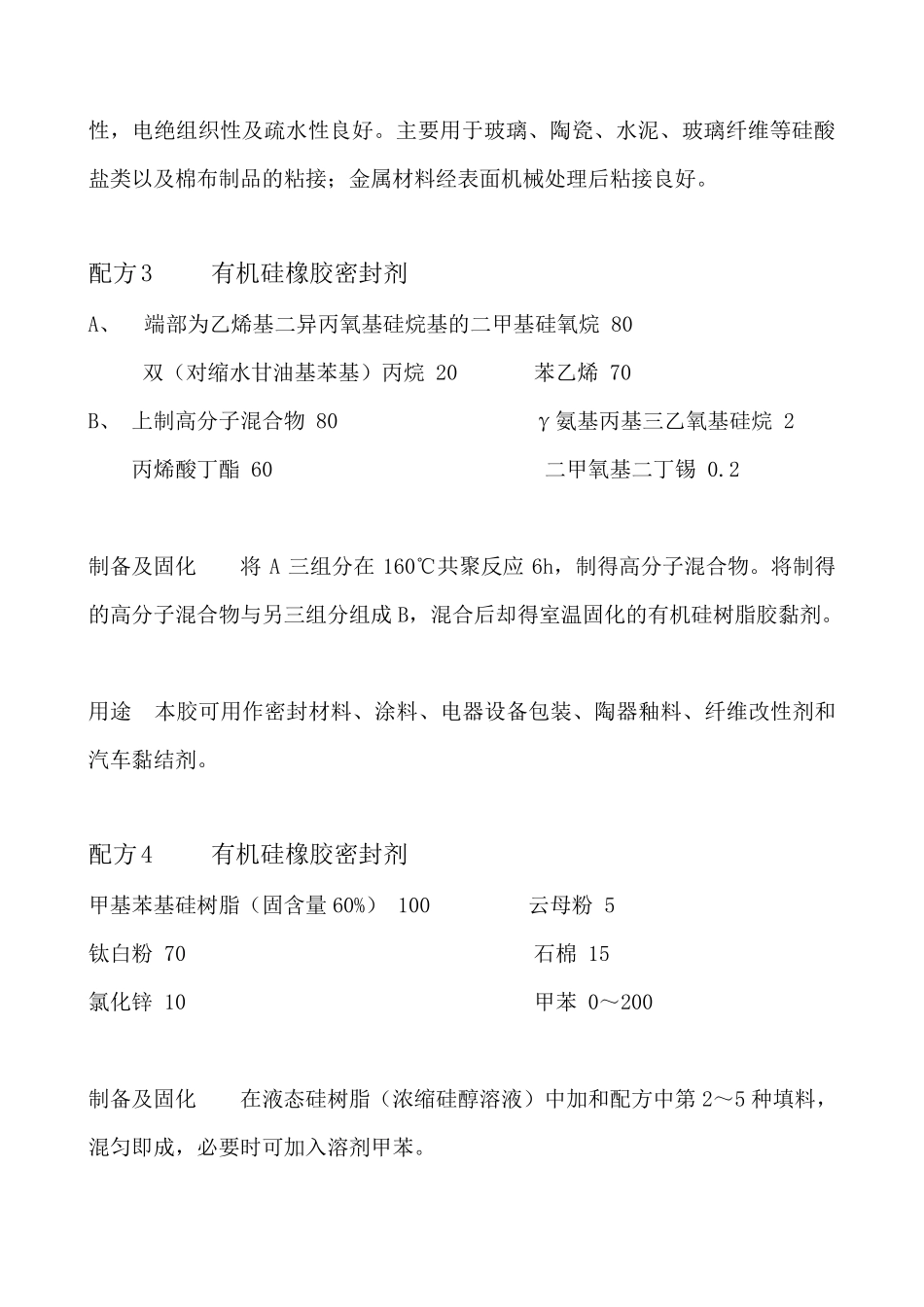

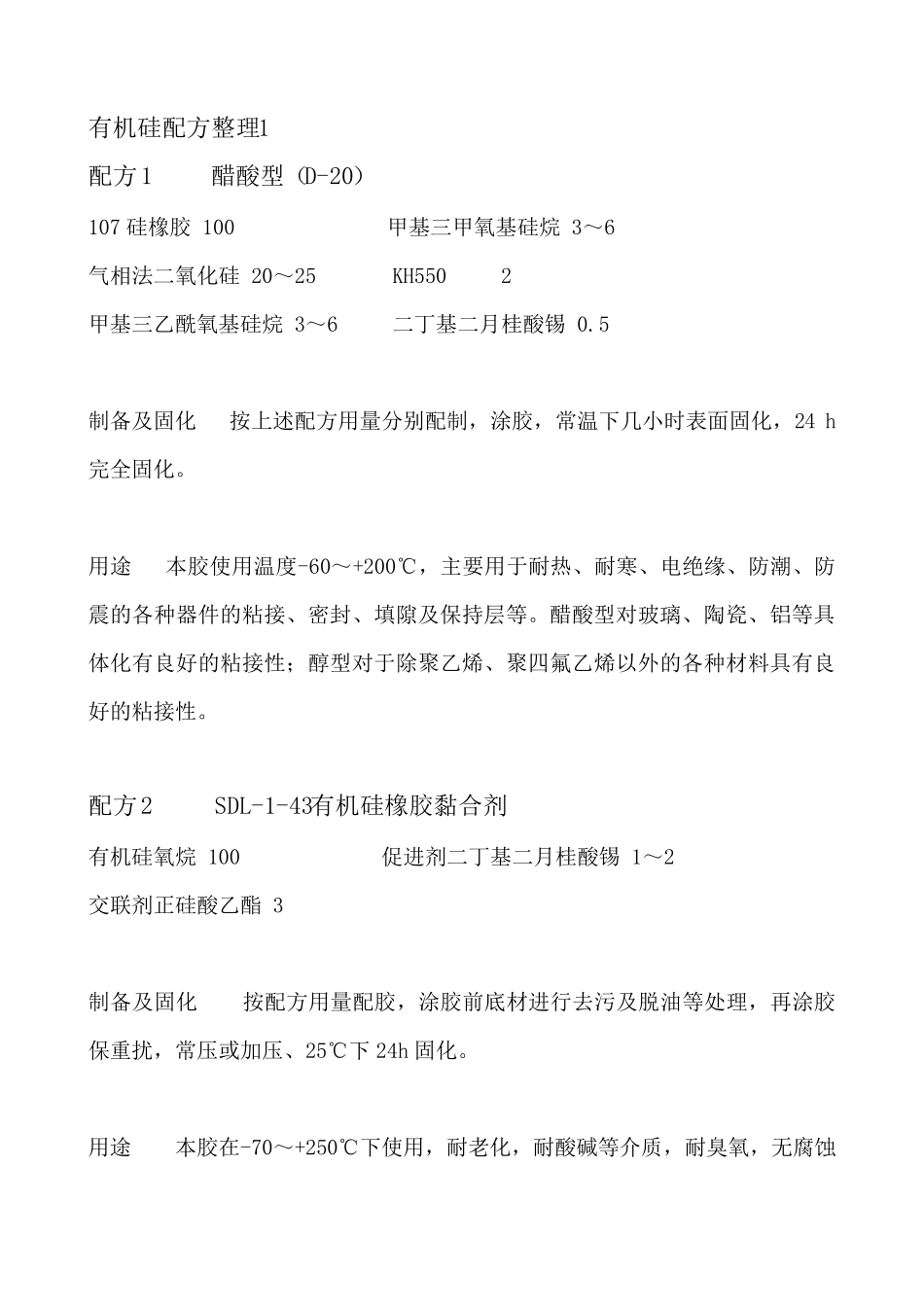

有机硅配方整理1 配方1 醋酸型（D-20） 107 硅橡胶 100 甲基三甲氧基硅烷 3～6 气相法二氧化硅 20～25 KH550 2 甲基三乙酰氧基硅烷 3～6 二丁基二月桂酸锡 0.5 制备及固化 按上述配方用量分别配制，涂胶，常温下几小时表面固化，24 h完全固化。 用途 本胶使用温度-60～+200℃，主要用于耐热、耐寒、电绝缘、防潮、防震的各种器件的粘接、密封、填隙及保持层等。醋酸型对玻璃、陶瓷、铝等具体化有良好的粘接性；醇型对于除聚乙烯、聚四氟乙烯以外的各种材料具有良好的粘接性。 配方2 SDL-1-43有机硅橡胶黏合剂 有机硅氧烷 100 促进剂二丁基二月桂酸锡 1～2 交联剂正硅酸乙酯 3 制备及固化 按配方用量配胶，涂胶前底材进行去污及脱油等处理，再涂胶保重扰，常压或加压、25℃下24h 固化。 用途 本胶在-70～+250℃下使用，耐老化，耐酸碱等介质，耐臭氧，无腐蚀性，电绝组织性及疏水性良好。主要用于玻璃、陶瓷、水泥、玻璃纤维等硅酸盐类以及棉布制品的粘接；金属材料经表面机械处理后粘接良好。 配方3 有机硅橡胶密封剂 A、 端部为乙烯基二异丙氧基硅烷基的二甲基硅氧烷 80 双（对缩水甘油基苯基）丙烷 20 苯乙烯 70 B、 上制高分子混合物 80 γ氨基丙基三乙氧基硅烷 2 丙烯酸丁酯 60 二甲氧基二丁锡 0.2 制备及固化 将 A 三组分在 160℃共聚反应 6h，制得高分子混合物。将制得的高分子混合物与另三组分组成 B，混合后却得室温固化的有机硅树脂胶黏剂。 用途 本胶可用作密封材料、涂料、电器设备包装、陶器釉料、纤维改性剂和汽车黏结剂。 配方4 有机硅橡胶密封剂 甲基苯基硅树脂（固含量 60%） 100 云母粉 5 钛白粉 70 石棉 15 氯化锌 10 甲苯 0～200 制备及固化 在液态硅树脂（浓缩硅醇溶液）中加和配方中第 2～5 种填料，混匀即成，必要时可加入溶剂甲苯。 使用时室温下涂胶，于80～120℃烘干，溶剂挥发后搭接，加压 0.5MPa,270℃下3h 固化，可于425℃下3h 进一步固化，以提高粘接强度。 用途 本胶耐高温性能和电性能良好。可用于400℃以下金属、陶瓷的粘接，也可用于宇航工业。但固化温度高、强度低、韧性小，不能用作结构胶。 有机硅树脂的制备与特点 由甲基氯硅烷，苯基氯硅烷以 R/Si=1.3-1.5 比例在乙醇和水介质中水解缩聚而成。有机硅树脂反的耐高低温和耐辐照性能良好，耐水和电绝较好。但固化手脆性大，粘接强度低。未改性的有机硅胶主要指 KH...
