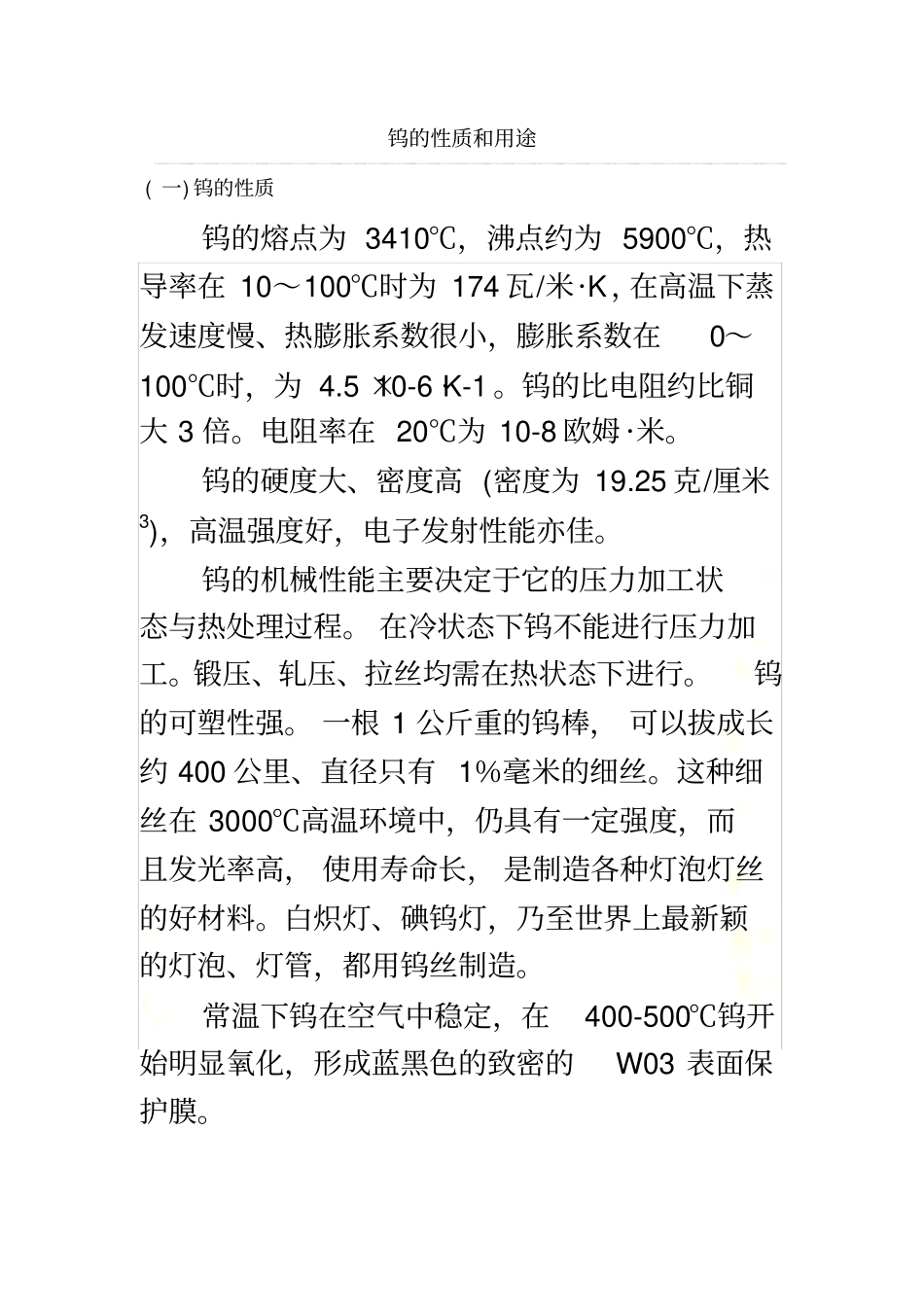

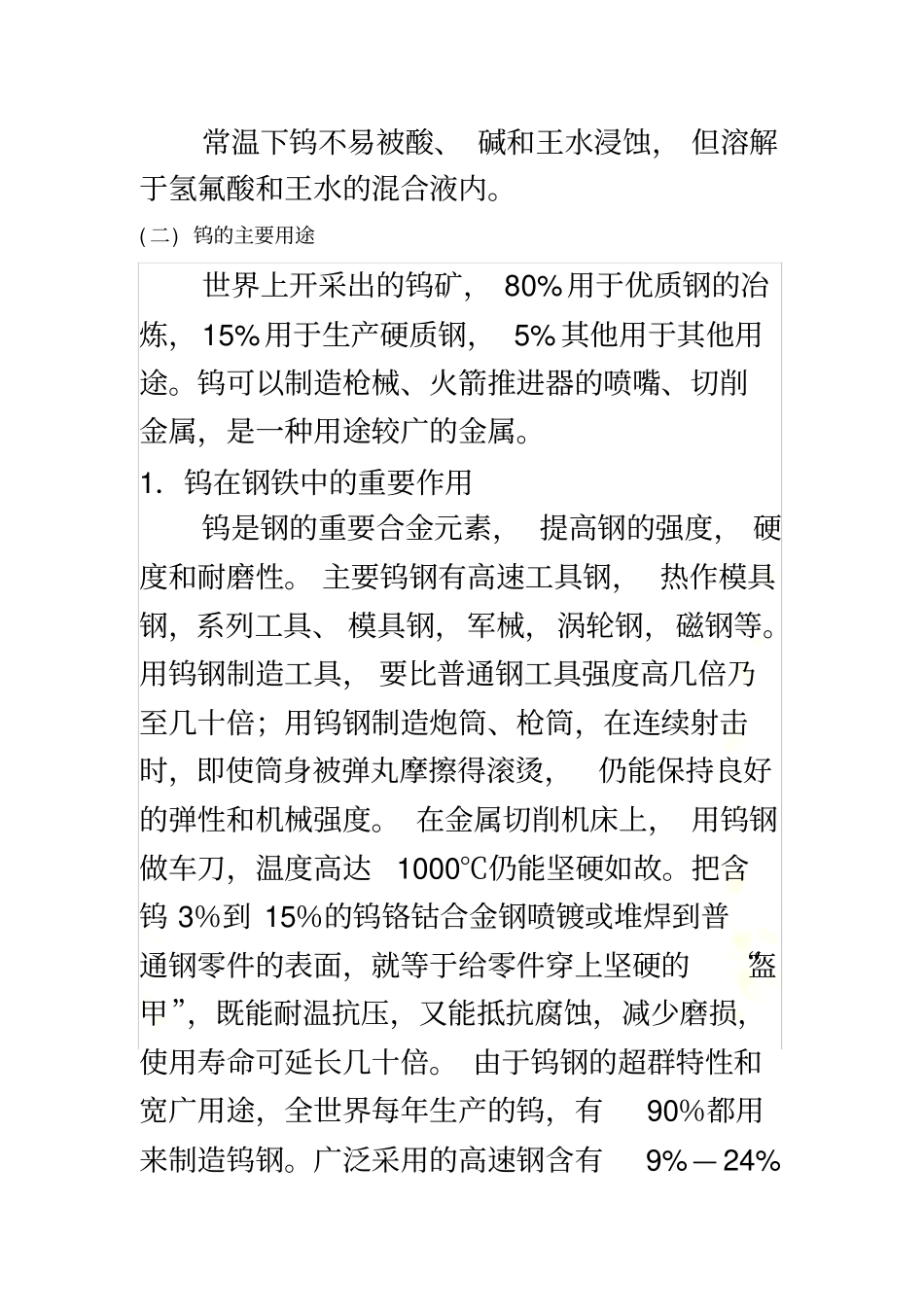

钨的性质和用途钨的性质和用途 ( 一) 钨的性质钨的熔点为 3410℃，沸点约为 5900℃，热导率在 10～100℃时为 174 瓦/米·K，在高温下蒸发速度慢、热膨胀系数很小，膨胀系数在0～100℃时，为 4.5 ×10-6 ·K-1 。钨的比电阻约比铜大 3 倍。电阻率在 20℃为 10-8 欧姆 ·米。钨的硬度大、密度高 (密度为 19.25 克/厘米3)，高温强度好，电子发射性能亦佳。钨的机械性能主要决定于它的压力加工状态与热处理过程。 在冷状态下钨不能进行压力加工。锻压、轧压、拉丝均需在热状态下进行。钨的可塑性强。 一根 1 公斤重的钨棒， 可以拔成长约 400 公里、直径只有 1％毫米的细丝。这种细丝在 3000℃高温环境中，仍具有一定强度，而且发光率高， 使用寿命长， 是制造各种灯泡灯丝的好材料。白炽灯、碘钨灯，乃至世界上最新颖的灯泡、灯管，都用钨丝制造。常温下钨在空气中稳定，在400-500℃钨开始明显氧化，形成蓝黑色的致密的W03 表面保护膜。常温下钨不易被酸、 碱和王水浸蚀， 但溶解于氢氟酸和王水的混合液内。( 二) 钨的主要用途世界上开采出的钨矿， 80%用于优质钢的冶炼， 15%用于生产硬质钢， 5% 其他用于其他用途。钨可以制造枪械、火箭推进器的喷嘴、切削金属，是一种用途较广的金属。1．钨在钢铁中的重要作用钨是钢的重要合金元素， 提高钢的强度， 硬度和耐磨性。 主要钨钢有高速工具钢， 热作模具钢，系列工具、 模具钢，军械，涡轮钢，磁钢等。用钨钢制造工具， 要比普通钢工具强度高几倍乃至几十倍；用钨钢制造炮筒、枪筒，在连续射击时，即使筒身被弹丸摩擦得滚烫，仍能保持良好的弹性和机械强度。 在金属切削机床上， 用钨钢做车刀，温度高达1000℃仍能坚硬如故。把含钨 3％到 15％的钨铬钴合金钢喷镀或堆焊到普通钢零件的表面，就等于给零件穿上坚硬的“盔甲”，既能耐温抗压，又能抵抗腐蚀，减少磨损，使用寿命可延长几十倍。 由于钨钢的超群特性和宽广用途，全世界每年生产的钨，有90％都用来制造钨钢。广泛采用的高速钢含有9% — 24%的钨、 3.8%— 4.6% 的铬、 1% — 5% 的钒、4% — 7% 钴、 0.7%— 1.5% 碳。高速钢的特点是在空气中有高的强化回火温度 （700— 800℃）下，能自动淬火，因此，直到600— 650℃它还保持高的硬度和耐磨性。合金工具钢中的钨钢含有0.8%—— 1.2%的钨；铬钨硅钢含有2% — 2.7%的钨；铬钨钢中含有2% — 9% 的钨；铬钨锰钢中含...
